ConFlat (CF)視窗
- CF (ConFlat™)-簡單，法蘭高真空視鏡
- 大多數系統沒有排氣或污染
- 工作壽命長
- 無需維護
- 經過高安全系數測試，確保安全可靠
- 超過所有行業和MIL標準
- 在Rayotek美國工廠設計，制造和測試
CF (ConFlat™)法蘭視窗用于清潔，超高真空和低壓應用。專為清潔，耐化學性和/或過程控制至關重要的應用而設計。窗戶材料被熔合或粘合到不銹鋼外殼上，形成一個密封的單件部件。這種施工的優點是簡單，清潔，易于安裝視窗。
ConFlat (CF)視窗:玻璃融合到雙相不銹鋼外殼中
- 外殼材料:雙相不銹鋼
- 窗戶材質:硼硅酸鹽(耐熱玻璃)玻璃
- 溫度工作范圍:0開爾文至300℃
- 壓力安全系數:最小1.25倍
- 抗熱震性:優良
- 抗沖擊性:優秀
- 泄漏率:相當于通過玻璃的滲透率(~零)
- 耐化學性:優異的溶劑，必須測試特定的酸和腐蝕性
所有Rayotek ASME視窗金屬外殼均采用數控加工，而不是鑄造，符合嚴格的標準。我們所有視窗的金屬和窗戶材料都可追溯到其原材料來源，并經過認證，以確保最高，可重復的質量和可靠性。
雙相不銹鋼ConFlat™(CF)外殼與硼硅酸鹽(Pyrex™)熔融玻璃窗:
Rayotek雙相不銹鋼/熔融玻璃ConFlat™(CF)視物窗堅固耐用，耐腐蝕，適用于從高真空系統到壓力室到超高純度加工設備的各種應用。Rayotek ConFlat™(CF)硼硅熔融玻璃視鏡非常堅固，即使因機械損傷而破裂，它們也能繼續密封，防止壓力釋放和暴露于污染中。

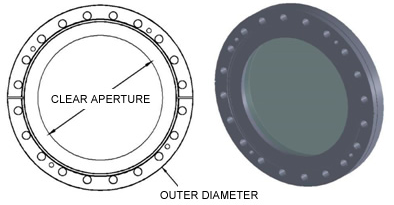

CF SIZE (in) | FLANGE DIAM.? (in) | FLANGE DIAM. (mm) | Clear Aperture (in) | Clear Aperture (mm) | Maximum* Pressure (PSI/BAR) | Internal (IP), External (EP) or Vacuum (VAC) |
1 1/3 | 1.33 | 33.8 | 0.50 | 12.7 | 45/3 | EP, IP, VAC |
2 1/8 | 2.13 | 54.1 | 0.66 | 16.8 | 45/3 | EP, IP, VAC |
2 3/4 | 2.75 | 69.9 | 1.00 | 25.4 | 45/3 | EP, IP, VAC |
3 3/8 | 3.38 | 85.9 | 1.33 | 33.8 | 45/3 | EP, IP, VAC |
4 1/2 | 4.50 | 114.3 | 1.66 | 42.2 | 45/3 | EP, IP, VAC |
4 5/8 | 4.63 | 117.6 | 2.00 | 50.8 | 45/3 | EP, IP, VAC |
6 | 6.00 | 152.4 | 2.67 | 67.8 | 45/3 | EP, IP, VAC |
8 | 8.00 | 203.2 | 4.00 | 101.6 | 45/3 | EP, IP, VAC |
10 | 10.00 | 254.0 | 5.33 | 135.4 | 45/3 | EP, IP, VAC |
*扁法蘭只適用于真空系統，不適用于壓力系統。
ConFlat (CF)視窗:熔合二氧化硅粘合成316不銹鋼外殼
- 外殼材料:316不銹鋼
- 窗材:熔融石英玻璃
- 溫度工作范圍:0開爾文至200℃
- 壓力安全系數:最小1.25倍
- 抗熱震性:良好
- 抗沖擊性:良好
- 泄漏率:相當于通過玻璃的滲透率(~零)
- 耐化學性:優異的溶劑，必須測試特定的酸和腐蝕性
所有Rayotek ConFlat (CF)瞄準窗金屬外殼均采用CNC加工，而不是鑄造，符合嚴格的標準。我們所有視窗的金屬和窗戶材料都可追溯到其原材料來源，并經過認證，以確保最高，可重復的質量和可靠性。
316不銹鋼ConFlat™(CF)外殼，熔融二氧化硅(SiO2)粘合光學窗口:
Rayotek使用專有的粘合劑粘合系統，將熔融二氧化硅(SiO2)窗口密封到不銹鋼外殼中，用于紫外線，可見光和近紅外透明瞄準窗，在許多環境中可耐熱高達200℃。熔融石英的透射范圍從0.18微米到3.5微米。我們適用的密封系統是美國宇航局低排氣批準的高真空系統和航空航天應用。

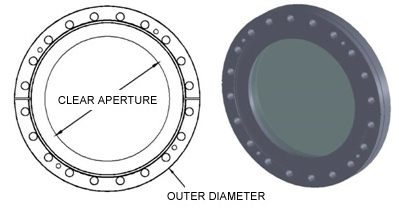

CF SIZE (in) | FLANGE DIAM. (in) | FLANGE DIAM. (mm) | Clear Aperture (in) | Clear Aperture (mm) | Maximum* Pressure (PSI/BAR) | Internal (IP), External (EP) or Vacuum (VAC) |
1 1/3 | 1.33 | 33.8 | 0.63 | 16.0 | 45/3 | EP, VAC |
2 1/8 | 2.13 | 54.1 | 0.83 | 21.0 | 45/3 | EP, VAC |
2 3/4 | 2.75 | 69.9 | 1.50 | 38.0 | 45/3 | EP, VAC |
3 3/8 | 3.38 | 85.9 | 1.73 | 44.0 | 45/3 | EP, VAC |
4 1/2 | 4.50 | 114.3 | 2.38 | 60.5 | 45/3 | EP, VAC |
4 5/8 | 4.63 | 117.6 | 2.68 | 68.0 | 45/3 | EP, VAC |
6 | 6.00 | 152.4 | 3.50 | 89.0 | 45/3 | EP, VAC |
8 | 8.00 | 203.2 | 5.35 | 136.0 | 45/3 | EP, VAC |
10 | 10.00 | 254.0 | 7.09 | 180.0 | 45/3 | EP, VAC |
應用:
- 半導體加工設備
- 醫藥化工加工
- 精密觀測和測量系統
- 精密觀測和測量系統
- 低溫和超臨界應用
- 用于研究和工業的超高真空設備
Rayotek瞄準窗可以傳輸廣泛的波長，并且能夠在極端溫度、壓力、化學和機械條件下工作。窗戶和房屋材料的選擇將決定性能。
CF (ConFlat™)視鏡轉換表 公制到英寸
European, Asian size | North American size [inches] |
| DN10 | 1 |
| DN16 | 1 1/3 |
| DN25 | 2 1/8 |
| DN40 (or: DN35) | 2 3/4 |
| DN50 | 3 3/8 |
| DN63 | 4 1/2 |
| DN75 | 4 5/8 |
| DN100 | 6 |
| DN125 | 6 3/4 |
| DN160 (or: DN150) | 8 |
| DN200 | 10 |
| DN250 | 12 |
| 13 1/4 | |
| 14 | |
| 16 1/2 |
