球閥標準

主要設計符合API 6D（管道閥門規范）和ANSI B16.34（法蘭、螺紋和焊接端閥門）或者在上游應用情況下符合API 6A（井口和圣誕樹設備規范）。其他相關標準，如ANSI B16.5（管法蘭和法蘭配件）、ANSI B16.25（對接端）、ANSI B16.10（閥門端對端和端對端尺寸）也用于球閥的設計。

此外，我們的球閥設計滿足BS6755、API 6FA和API 607的耐火要求。

最終測試符合API 598（閥門檢驗和測試）、MSS-SP-61（鋼閥門壓力測試）API 6D（管道閥門規范）或API 6A（井口和圣誕樹設備規范）的要求。

材料主要選擇符合ASTM標準，當指定酸性服務時，選擇符合NACE MR-01-75（用于油田設備的硫化物應力開裂耐蝕金屬材料）的材料。

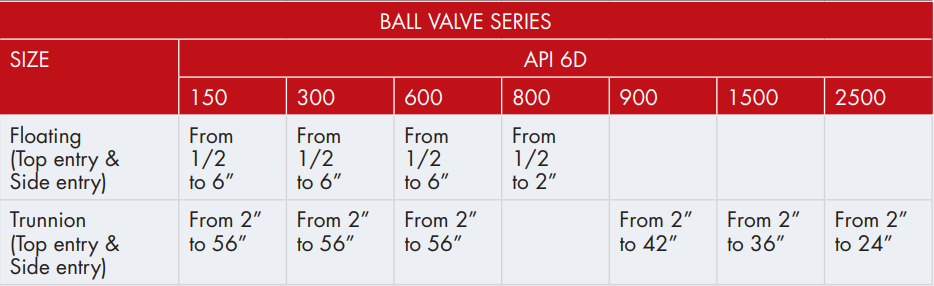

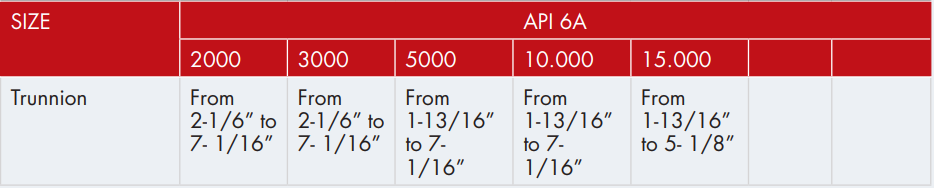

尺寸和壓力

執行器

RV 閥門可以配備各種類型的自動操作器，例如電動執行器、氣動執行器、液壓執行器、氣液執行器等。

座圈/密封件的廣泛選擇

根據應用，RV 球閥提供多種不同的修剪材料。 金屬密封和軟密封閥門都可用，并提供廣泛的不同密封材料，涵蓋不同的服務領域。 碳鋼、不銹鋼、雙相不銹鋼和特種合金修剪等都可供選擇。

特點與優勢

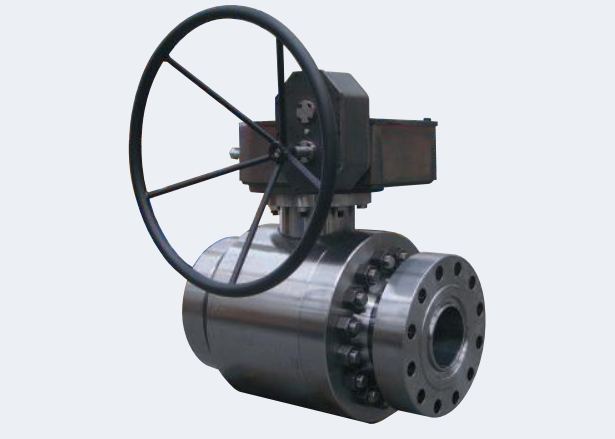

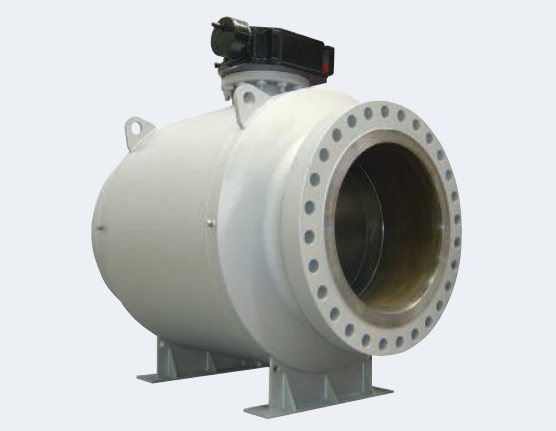

支撐式閥門

雙向流動

標準 RV 球閥適用于雙向密封。

軟密封閥門

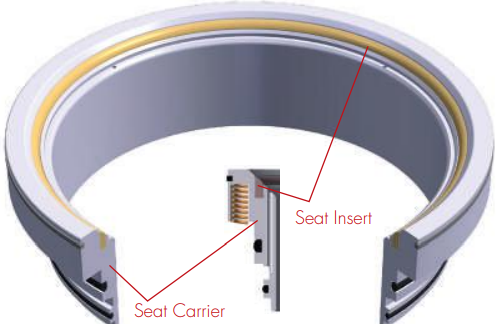

座圈設計采用深口設計，并帶有保護唇，使設計具有持久性。座圈組件由外部金屬座圈支架和軟座圈插件組成。軟插件位于金屬座圈的凹槽中。 完整的座圈組件浮動在閥體內部，并由一組彈簧加載座圈組件靠在球體上，防止從座圈后面泄漏。 座圈組件配備外部 O 型圈，以防止通過座圈支架泄漏，并配備石墨襯墊環，在 O 型圈損壞時確保密封性。

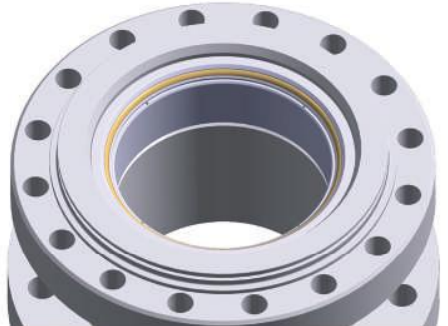

金屬密封閥門

金屬密封閥門采用類似的座圈結構。然而，在這種情況下，座圈僅由一個 6 個金屬座圈環組成（沒有任何插件）。與球體接觸的表面經過碳化鎢、鈷基合金等硬面處理，硬度達到最低 42 HRC 至鈷基合金或傳統硬面處理，以及 78 HRC 至碳化鎢或特殊硬面處理。這使得設計具有長期耐用性和可靠性，并能達到 V 級和 VI 級泄漏等級。

? ? ? ? ? ? ?

其他 RINGO 球閥

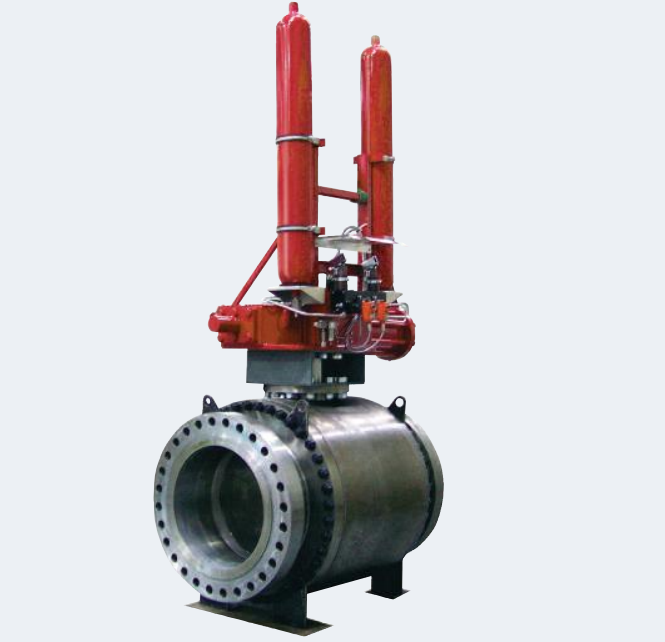

氣體液壓執行器閥

該閥門用于氣體管道，執行器直接由管道氣體壓力驅動。 閥門執行器可能配備線路斷開檢測系統，該系統在線路壓降梯度大于預設值時關閉閥門。

應急輔助球閥

該閥門旨在保護水力發電站中的渦輪/泵。 閥門安裝在水平位置，并配備了一個液壓活塞來打開閥門。在可能損壞渦輪/泵的逆流情況下，這會被壓力傳感器檢測到，傳感器會向閥門發送信號，釋放液壓活塞的壓力，使閥門的配重在幾秒鐘內關閉閥門，避免管道逆流到達渦輪/泵。

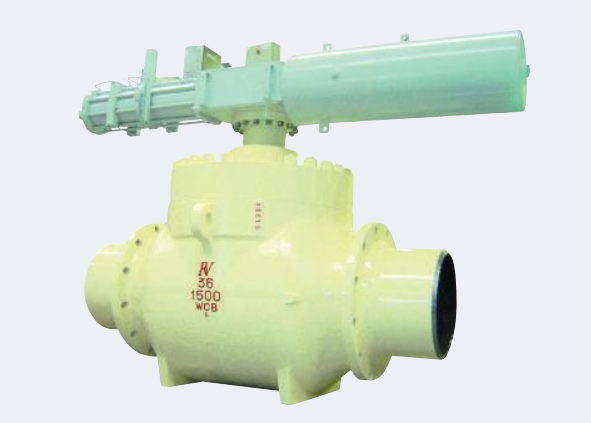

全焊接球閥

全焊接球閥適用于那些絕對需要避免氣體泄漏到大氣中的情況，例如在天然氣輸送管道中。

該閥門采用三件全焊接結構。

頂部進口球閥

頂部進口閥門類型在需要頻繁進行維護且閥門不能輕易從管道中拆卸時具有重要應用。

在這種閥門模型中，所有內部零件都可以通過松開閥門的蓋帽并取出球體、座圈支架和軸來輕松拆卸。

重新安裝閥門時，座圈支架具有調節壓縮到球體的系統。

? ? ?

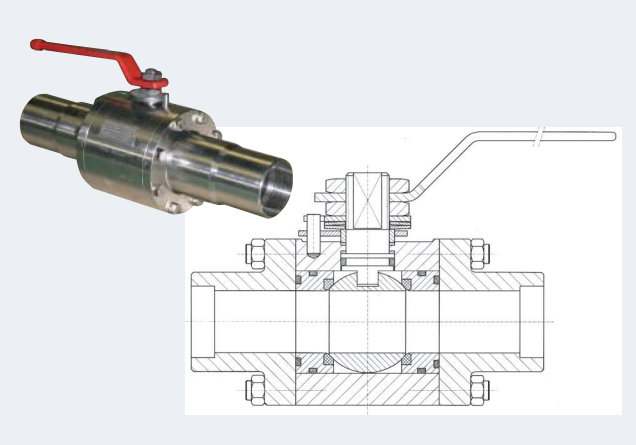

直線可維護球閥

對于直徑最大為6英寸的尺寸，這種類型的閥門可以使用，提供了與頂部進口球閥相同的維護可能性，但是構造更經濟。

API6A球閥

對于上游應用，使用符合API 6A要求的三件側入式球閥。閥門等級從2000級到20000級，尺寸從2-1/16英寸到7-1/16英寸可用。

材料選擇完全符合API 6A要求。

閥門設計可滿足壓力產品要求等級 PSL-1、PSL-2、PSL-3 / PSL-3G 和 PSL-4。

? ?
