德國 RM Prüftechnik 浪涌電壓繞組測試 DX 系列
電樞浪涌應力測試
片狀電樞測試是直流牽引電機和大型直流電機的制造商和維護商的絕佳補充。在這種方法中，浪涌電壓施加在兩個相鄰的翅片之間。這些電樞可以具有任意低阻抗 （展開） 和補償連接。所需的更高脈沖電流由阻抗轉換器級 （“ZTX”） 產生。

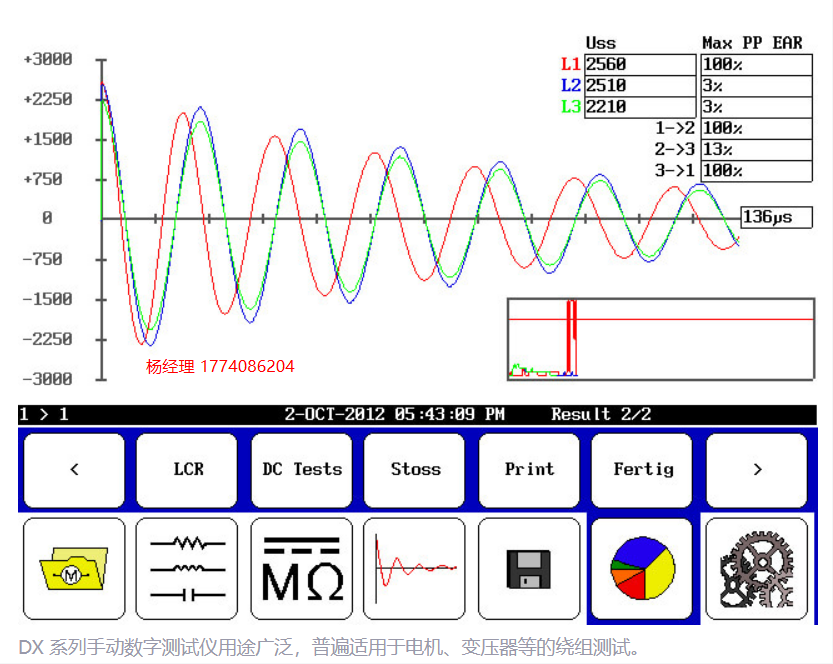

在檢查過程中會檢測到連接不良和集電極槽不干凈，以及桿或翅片絕緣的閉合和薄弱點。測試電壓直接在測試頭上測量并顯示在屏幕上。薄片的振動曲線存儲為參考圖像，然后將探頭進一步移動，并將剛剛測試的薄片的振動模式與參考進行比較。在端接、閃絡或中斷的情況下，測試模式和電壓電平會發生劇烈變化。
也可以使用跨度方法用浪涌電壓測試錨栓。在這里，帶有多個板條的段通過測試頭連接到測試設備的直接浪涌電壓輸出。
與 span 方法相比，slat 方法有幾個優點：
- 浪涌電壓電平的均勻切換
- 使用補償導體定位低阻抗繞組中有缺陷的薄片/棒
- 通過服務開口的測試探針測試處于安裝狀態的錨栓
浪涌電壓繞組測試
在浪涌電壓測試技術領域，我們和我們的合作伙伴可以稱自己為專有技術的領導者。
詳細的研究和對用戶需求的精確了解造就了樹立里程碑的產品。
例子：
- 1974 年：第一臺帶有全電子式高壓開關的便攜式設備
- 1985 年：第一臺 PC 控制的自動定子測試系統
- 1987 年：第一臺用于大型錨栓的計算機控制自動系統
- 1994 年：第一臺便攜式自動 PC 控制設備
- 1997 年：第一臺通過單獨的信號采集和處理進行實際 PD 評估的設備
大多數型號都集成了附加功能，例如直流高壓/絕緣電阻、極化指數、繞組電阻等。對于所有型號，我們都提供集成或外部局部放電評估，這是一個非常重要的主題，尤其是由于使用 PWM 供電系統的驅動器的功率密度和動態控制不斷提高。
介紹
繞組絕緣層會因各種影響因素（如振動、濕度和溫度波動）而老化。電壓瞬變會進一步損壞弱化的絕緣 – 如果在制造過程中的測試或預防性維護期間的重復測試中沒有事先發現和消除問題，則最嚴重。故障會導致巨大的成本，這些成本通常遠高于相應的測試設備。
- 傳統的絕緣測試方法僅測試主絕緣（電隔離部件）。然而，大多數故障始于繞組內部。
- 只有浪涌電壓測試才能對這種內部絕緣進行徹底可靠的
測試。 - 如果繞組絕緣損壞擴大為電流繞組電路，通常為時已晚：繞組或電機的故障只是幾分鐘的問題。短路電路中會產生熱量，這也破壞了絕緣的其余部分。
物理原理
詳
概述
- 采用最先進的 IGBT 技術進行浪涌電壓測試
- 線圈組和直流電樞的特殊測試模式
- 集成可選的 RLC 測量橋，用于進一步識別故障和損壞
- 鼠籠式轉子的可選局部放電評估和測試
- 操作簡單、直接，無需編程 – 特別適用于維修車間
- 設計緊湊，最高可達 15 kV – 非常適合移動使用
- 模塊化可擴展性：高達 40 kV 的附加發電機和電樞測試模塊
DX 系列手動數字測試儀用途廣泛，普遍適用于電機、變壓器等的繞組測試。
憑借其廣泛的功能可能性，它們不僅適用于生產和維修中的質量保證，而且由于其緊湊性和堅固性，也適用于現場電機的維護。該測試可以直接在機器上進行，也可以通過電纜從控制柜進行，并實現快速狀態評估和錯誤分析。
手動設備可以更快地投入運行，操作更輕松、更靈活，使其特別適用于維修領域。
繞組中薄弱點的可視化/定位通常只能通過使用快速脈沖序列 （≥5 Hz） 的重復測試來實現。這是實現有針對性的本地維修的唯一方法，這為節省成本做出了巨大貢獻，尤其是在大型機器上。
除了使用用于靜態和動態故障評估的專利方法進行浪涌電壓測試外，新的 DX 系列還提供以下測試方法：
- 絕緣電阻 / 直流高壓 / 斜坡
- 介電吸收/極化指數（帶定時器）
- 可選的局部放電評估（浪涌電壓下）

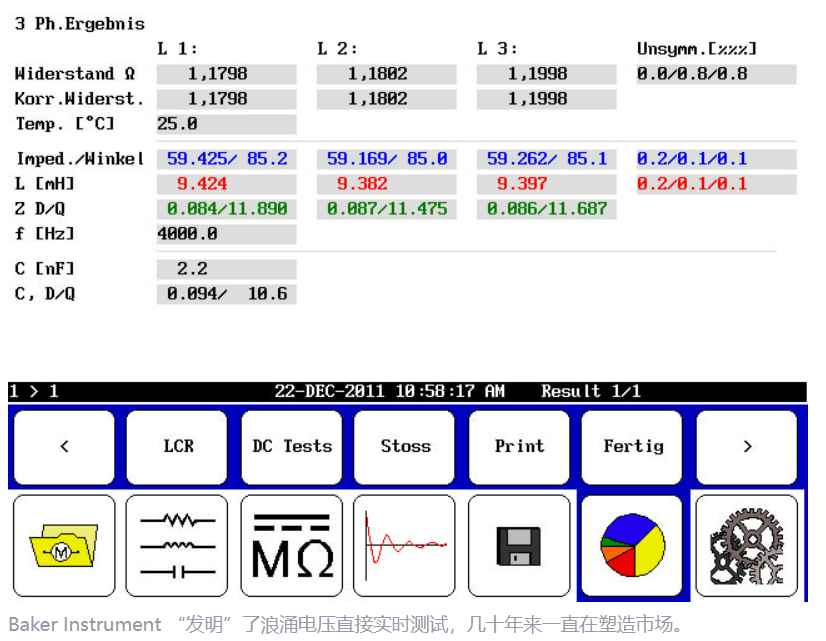

- 可選阻抗、電容、電感、相位角和
- 繞組電阻
- 可選的靜態轉子測試功能
對于低電壓方法，使用高達 1 A 的電流和 50 Hz 至 4 kHz 的頻率。
特點 / 設備
- 4 – 15 kV 直流高壓/浪涌電壓
- 具有更高浪涌容量 （100 nF） 的型號
- 5 m 長測試引線，40 kV 隔離
- 直觀的圖形用戶界面，帶 8 英寸觸摸屏
- 模塊化設計，配置靈活
- USB 打印機接口（PCL5 格式）/記憶棒
- 內部存儲器 2 GB 用于測試結果等。
- 用于輔助發電機 24 – 40 kV 和電樞測試模塊的接口
- 集成緊急停止;安全燈連接
- 堅固的外殼，帶 opt.保護蓋和電纜袋
- 用于 PC “Surveyor DX” 的報告生成器和數據庫
- 腳踏按鈕連接;保護導體監測裝置
操作、分析和報告
這些設備是專門為測試電機和卷繞貨物而開發的，因此易于操作。屏幕上的菜單已減少到應用程序所需的菜單。即使戴著安全手套，也可以通過 8 英寸觸摸屏上的大圖標快速直觀地選擇功能。
用于線圈組、電樞段、極輪等的特殊測試模式簡化了所有測試線圈的曲線和結果的測試和固定。可以存儲帶有公差限值的參考曲線，并且可以“凍結”并立即打開設定的測試電壓。結果可以顯示為柱狀圖。
內部 SD 存儲器中可以進行無限次考試，這些考試可以通過 USB 存儲器直接傳輸到 Windows PC。為此，開發了可選的數據庫程序 SurveyorDX。因此，可以快速輕松地進行預防性維護的定期檢查并記錄下來。但是，測試結果也可以通過打印機直接記錄。
