精密活管頂尖GT-F
精密活管頂尖采用淬火和研磨鋼。用于解決中空管或各種尺寸管的加工問題。

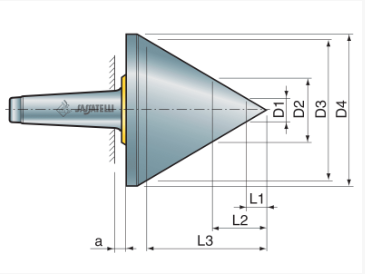

精密活管頂尖GT-F尺寸圖
| CM | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
 kg | 4,400 | 5,500 | 6,600 | 11,000 | 19,800 |
 rpm | 4500 | 4500 | 4000 | 3600 | 3600 |
 ≤ | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 |
精密活管頂尖GT-F產(chǎn)品編碼
| CM | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Code | 826000 | 836000 | 846000 | 856000 | 866000 |
 mm | 14 | 14 | 14 | 18 | 18 |
 mm | 36 | 36 | 36 | 44 | 44 |
 mm | 127 | 127 | 127 | 156 | 156 |
 mm | 135 | 135 | 135 | 158 | 158 |
 mm | 12 | 12 | 12 | 16 | 16 |
 mm | 31 | 31 | 31 | 38 | 38 |
 mm | 110 | 110 | 110 | 135 | 135 |
 mm | 5 | 5 | 6,5 | 6,5 | 8 |
| CM | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Carico radiale KG | 108 | 268 | 600 | 900 | 900 |
| Carico radiale Kg | 126 | 312 | 650 | 1030 | 1030 |
| Carico radiale Kg | 550 | 750 | 800 | 1650 | 1650 |
| Carico assiale max daN | 1500 | 1500 | 1500 | 2200 | 2200 |
