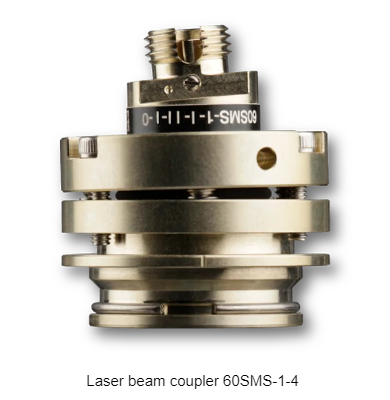

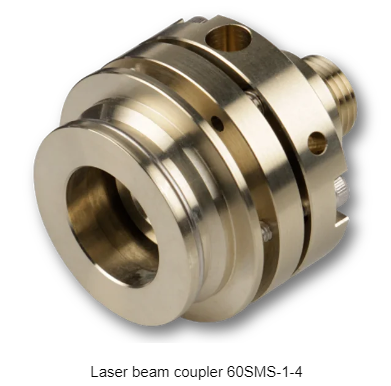

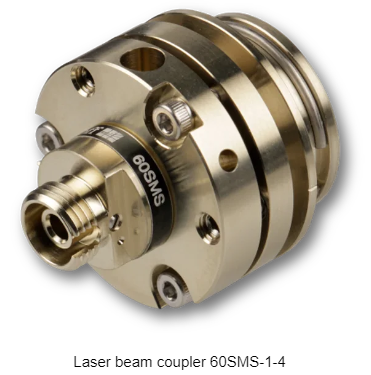

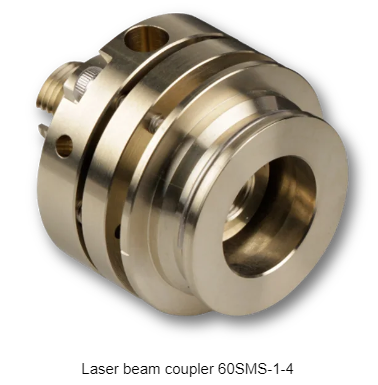

60SMS激光束耦合器

60SMS激光束耦合器設計用于將單模激光輻射緊湊且長期穩定地耦合到單模或保偏光纖中。對于多模應用，請使用60FC-A19.5系列光纖耦合器。

每個應用的光學器件

各種各樣的耦合光學器件允許為每個應用選擇單個波長（非球面、單色）或波長范圍（消色差或消色差）的最佳焦距和最佳透鏡類型。所有鏡片均為AR涂層。對于理想的高斯光束和標準光纖，您可以達到高達80%的耦合效率。

60SMS激光束耦合器主要特征：

高精度光纖耦合器（光纖端口）經過優化，具有高指向穩定性和長期穩定性。將準直激光輻射有效耦合到單模和PM光纖電纜中。
用于單模或PM光纖電纜
系統安裝直徑為D.19.5毫米
集成傾斜和聚焦調節
焦距可達18毫米
單色、單色、消色差和復色差的選擇
用于紫外-紅外的各種AR涂層
光纖插座的選擇：FC PC或FC APC（標準），許多其他可用
鎳銀或無磁性鈦

長期穩定性高
它的緊湊尺寸以及高分辨率的對齊機制允許直接、直觀的耦合過程。其結果是具有高熱穩定性、指向穩定性、即對振動和沖擊不敏感的光纖耦合器。長期穩定性測試（見右圖）表明，在15-35°C的溫度范圍內，功率穩定性優于3%。

6*自由度
為了實現最佳耦合效率，光纖耦合器需要提供一定的自由度。你需要調整

激光束與透鏡/光纖端面之間的角度
透鏡的z位置
將光纖的偏振軸調整為激光源的偏振軸
使透鏡相對于激光束居中

光纖耦合器提供了所有必要的自由度。它有一個傾斜調節，一個獨立的焦點調節，可以旋轉360°，并允許使用適配器60A19.5-F進行橫向調節*。
TILT調節用于使用3個調節螺釘最大化光纖模式場和聚焦激光點之間的橫向重疊。3個鎖定螺釘用于微調和鎖定位置，以獲得最佳的機械穩定性。
獨立于TILT調整，光纖端面和耦合光學器件之間的距離通過偏心鍵進行調整。最終的焦點設置是通過兩個徑向排列的夾緊螺釘鎖定的。由于焦點調節是獨立的，因此可以更精確地放置模場直徑的z位置。
光纖與激光源的偏振軸的偏振對準是通過旋轉激光束耦合器來執行的。對中所需的光纖耦合器和適配器的分離對于實現完全360°的旋轉自由度至關重要。耦合器有一個緊密配合的圓柱體，可以放置在相應適配器的一個D.119.5毫米的插座中。

光束可以使用例如適配器60A19.5-F相對于耦合光學器件的孔徑居中。

最佳透鏡性能
APC型連接器的成角度拋光導致光束以一定角度離開，并且不平行于光纖的光軸。這是通過耦合器的預成角度的機械耦合軸來校正的，該軸補償光束偏轉，并且您可以居中使用透鏡。這使得僅僅由通過透鏡的非理想光束路徑引起的像差最小化。

連接器類型選項
光纖耦合器可配備FC PC（寬鍵*）、FC APC（寬鍵**）、ST或LSA型插座（與DIN、AVIO和AVIM型光纖連接器兼容）。SMA-905（F-SMA）型插座可用于0°和5°或8°拋光，例如用于SMA-905高功率連接器。在帶有彈簧加載套圈的FC或LSA的情況下，光纖耦合器具有額外的平頭螺釘，以增加指向穩定性*即使光纖耦合器有一個寬鍵插座，它仍然可以與窄鍵和寬鍵光纖一起使用.

材料選項
光纖耦合器有鎳銀（標準）或無磁性鈦。在鈦的情況下，相對磁導率接近1（μr=1.00005），使其對磁場幾乎透明。熱膨脹的線性系數接近光學器件的線性系數，從而可以預期在更大的溫度范圍內的熱穩定性。
