Sch?fter+Kirchhoff SK16200VTOC-4L RGB彩色線陣掃描相機
Sch?fter+Kirchhoff SK16200VTOC-4L 特征
- 像素數：16200
- 像素尺寸：7 x 7 μm
- 最大線路頻率：6.94
- 光譜范圍：400 – 700 nm
- 接口：GigE Vision
- RGB 顏色傳感器
- CCD 傳感器
Sch?fter+Kirchhoff SK16200VTOC-4L描述
配備彩色 SK16200VTOC-4L 線陣相機 配備 3 x 5400 像素 CCD 傳感器。 像素線之間的線間距為 28 μm。 最大線路頻率為 6.94 kHz。 相機使用 18 – 36 V 直流電源電壓運行。
特點
所有鏡頭都顯示出一些暗角作為視場角的函數。因此，即使使用 均勻的物體照明，圖像的信號強度隨 增加圖像高度。 陰影校正（或平場補償）用于補償鏡頭漸暈 以及照明的不均勻性。
同步
線陣相機必須與外部同步，才能獲得無失真的圖像。 有兩種不同的同步功能可以一起或單獨應用：
1. 行同步逐行觸發傳感器的每次單獨曝光，這 包括：Line Start， Exposure Active。
2. 幀同步是記錄一組代表兩個 維度圖像，包括：Frame Sync 和 Threshold Trigger。
鏡頭和適配器

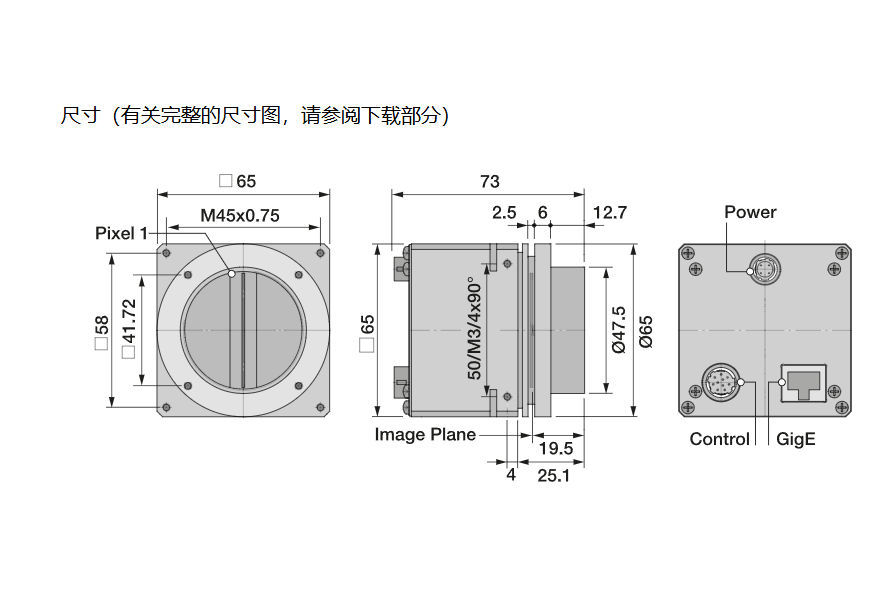

鏡頭或鏡筒附件為 M45x0.75。
軟件和 SDK
SKLineScan 專為啟動和控制線陣相機而設計。它是免費使用的。
Sch?fter + Kirchhoff產品規格型號：
| Bit depth | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SK16200VTOC-4L | 5400 x 3 | 7 x 7?μm | 37.8?mm | 6.9?kHz | GigE Vision | 3*8 Bit | ||||
| SK16200GTOC-4L | 5400 x 3 | 7 x 7?μm | 37.8?mm | 6.9?kHz | X | GigE | 3*8 Bit | |||
| SK22800VJRC-4XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 4.9?kHz | GigE Vision | 3*8 Bit | ||||
| SK22800U3JRC-XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 6.2?kHz | X | USB 3.0 | 3*8 Bit | |||
| SK22800GJRC-4XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 5.0?kHz | X | GigE | 3*8 Bit | |||
| SK22800CJRC-XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 6.2?kHz | X | Camera Link | 3*8 Bit | |||
| SK16200U3TOC | 5400 x 3 | 7 x 7?μm | 37.8?mm | 8.7?kHz | X | USB 3.0 | 3*8 Bit |
Sch?fter+Kirchhoff GmbH 總部位于德國漢堡。在這里，高質量的光學產品被開發、制造并運送到世界各地及其他地區的客戶。我們專注于高光學和機械精度的成功組合。
光纖：Sch?fter+Kirchhoff 生產用于從 UV 到 IR 的單模、保偏和多模光纖電纜的光纖元件。我們的產品范圍包括激光束耦合器、光纖耦合器、光纖準直器、光纜、用于緊湊和堅固的光纖系統的多立方體元件、光纖端口集群、偏振分析儀和光纖耦合激光源。
用于機器視覺的激光器：Sch?fter+Kirchhoff 提供各種基于二極管的激光系統，其波長范圍從 UV 到 IR。產品包括具有不同線幾何形狀的激光線發生器、激光聚焦發生器和激光準直器，用于機器視覺領域，用于激光三角測量或激光光切片。
線陣相機：Sch?fter+Kirchhoff 的另一個主要產品線是具有不同接口的黑白和彩色線陣相機。這些主要用于機器視覺領域。
掃描儀系統：線傳感器還構成了高度專業化的掃描儀系統和傳感器頭的基礎，例如高分辨率掃描儀或機器人引導的線掃描相機。當與專門開發的軟件結合使用時，它們就成為一個完整的測量系統，例如用于自動評估腐蝕現象的腐蝕檢測儀。
