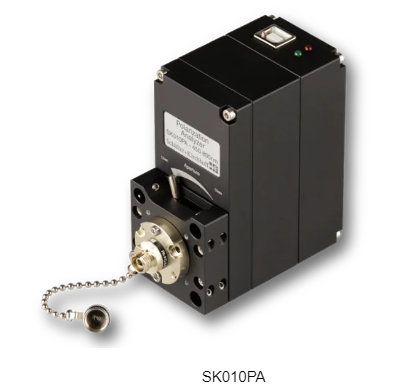

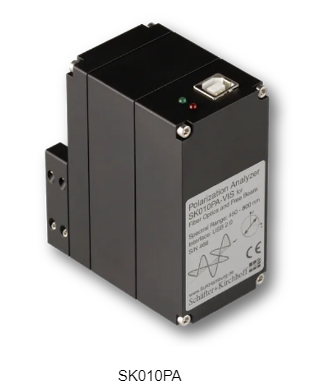

SK010PA 偏振分析儀

SK010PA偏振分析儀是將激光束源耦合到保偏光纖電纜中的通用測量和測試系統。
偏振態（SOP）的測定，包括所有四個斯托克斯參數、PER（偏振消光比）、偏振度（DOP）、橢圓率等。
USB 2.0供電設備（控制、數據傳輸和電源）
將SOP顯示在龐加萊球面上或顯示為偏振橢圓
PM光纖評估和偏振對準的特殊程序
與用于自由光束應用的微型臺架系統、導軌或籠式系統兼容，光纖應用包括FC APC適配器

偏振分析儀SK010PA是用于將激光束源耦合到保持偏振的光纜中的通用測量和測試系統。一個標準的設備包括偏振檢測儀，與微平臺系統相兼容，以及一個FC-APC光纖適配器連接頭（其他光纖連接頭有ST， DIN_AVIO，SMA，PC，APC，SMA-905High Power 5°/8°）。或一個對于不同光束直徑的微平臺適配器（φ：12,25,32,45和55mm）。測量方式耦合到偏振分析儀的輻射在被光電探測器記錄之前，先經過旋轉的四分之一波片和固定的偏振器。軟件SKPolarizationAnalyzer評估從光電二極管信號和四分之一波片的時間/位置信息的詳細分析中檢索到的斯托克斯參數。然后在龐加萊球上描繪了偏振狀態，在該狀態下可以輕松看到偏振狀態的任何變化，包括旋轉方向（在北半球或南半球上已顯示）。

耦合到PM光纖的偏振對準SK010PA偏振分析儀提供了一些程序，用于優化光源的入射偏振方向與光纖的偏振軸的對齊方式以及測量偏振消光比（PER）。該過程始于在溫度改變或光纖彎曲時記錄出射偏振態，以使出射偏振起伏。然后，將一個圓自動擬合到Poincaré球面上的數據點，并顯示平均和PER。該圓的半徑表示對準的質量，因?yàn)樗境隽斯饫w偏振軸與入射輻射的偏振軸之間的角度偏差。對于較佳對準的理想光纖，數據圓會聚到單個點，即圓心。在所示示例中，龐加萊球上的圓具有較大的半徑。在連續測量出射偏振態期間，然后使光纖軸相對于激光源的偏振軸旋轉。當出射偏振態盡可能接近龐加萊球上的圓心時，可以達到較佳對準。然后第二次測量揭示了光纖的 偏振對準的參數。

自由光束測量偏振分析儀還可以用于為自由光束應用設置良好定義的偏振狀態。對于這些類型的測量，須使激光束軸與偏振分析儀正確對準。可以使用微型工作臺或40mm籠式系統，并使用4根桿或?qū)к壪到y(tǒng)進行連接。四分之一波片的調整SK0101PA偏振分析儀可用于對準和量化延遲光學器件，例如帶集成四分之一波片的光纖準直器60FC-Q。對于這些準直儀，可通過旋轉四分之一波片來調節偏振。當?shù)竭_(dá)極點時，將設置圓偏振光，右旋圓偏振位于北極，而左旋偏振位于南極。
