門驅動器

門驅動器 ATS-300- MOFE

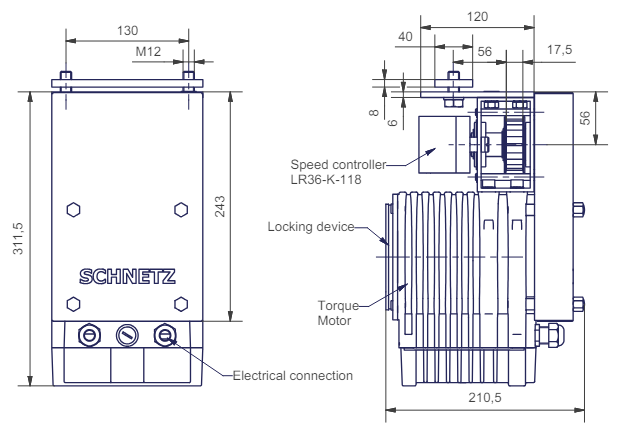

ATS-300- MOFE 產品尺寸

ATS-300- MOFE 產品規格

描述：用于打開防火門的電子控制驅動器，配合客戶提供的閉合配重，集成鎖定裝置，無需限位開關，免維護。

驅動開啟力為40N – 450N，取決于電位器設置。

最大拉力為600N（在齒帶上）。

開啟速度為0 m/s – 0.4 m/s，取決于閉合配重、電位器設置和門的摩擦力。

扭矩電機480 rpm，400V，440W，1A，35%工作比，IP 54。

鎖定裝置為KEB，U 24V 直流，P 11W，M 9Nm，100%工作比。

關閉速度可調節為0.08 m/s – 0.2 m/s。

環境溫度為-15°C – +40°C。

重量為25kg。

附帶配件：門驅動支架106和帶焊接板的返回滑輪109。

所需配件：齒帶LL8M15，2個端墊D30100.8-T，按鈕控制單元，煙霧探測器，手動操作按鈕，控制單元。

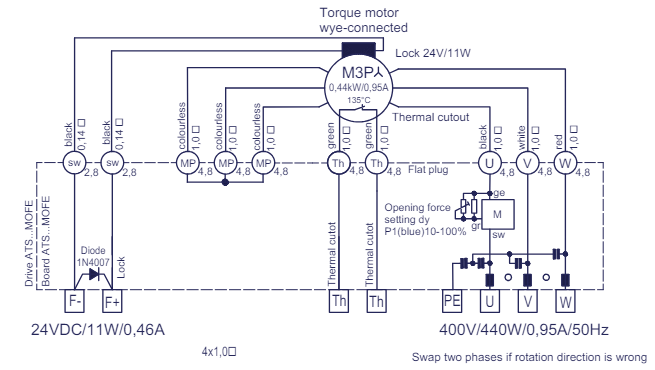

客戶提供的控制單元和電源的連接

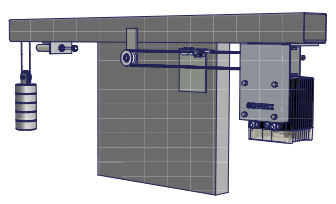

ATS 300 / 400 /600 / 900 -MOF 單扇門安裝指引

1.將驅動單元牢固地夾在軌道上。只有一個型號，可以安裝在門打開或關閉時的左側或右側。

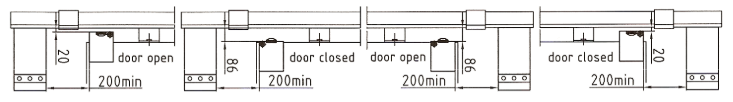

2.將門驅動支架焊接到門邊緣附近，面向驅動單元。驅動單元和門驅動支架之間的最小距離為 200 毫米。根據開啟方向，軌道和門驅動支架之間的間隙為 20 或 86 毫米。如有必要，可在門葉和驅動支架之間放置墊片，以確保后期皮帶的自由移動。

3. 將門從驅動單元遠離（行程結束）并將回轉滑輪安裝到門驅動支架的遠側軌道或軌道支架上（最小間隔 200 毫米，最大間隔 500 毫米），注意確保皮帶的自由移動。

4.關閉門并用木楔固定。

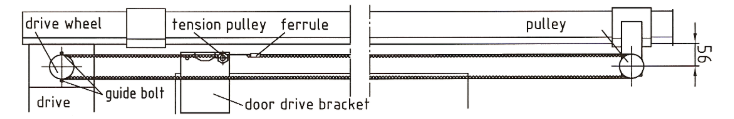

5.將齒形帶的末端置于驅動小齒輪和上下導向銷之間的其中一個，取決于門驅動支架的位置。將齒形帶的末端牢固地與齒相嵌合，手動旋轉驅動器，直到帶子的末端在經過 180 度轉彎后從另一導向銷之間出現。
6.按附帶的安裝選項所示布置帶子。
7.將帶子滑入張緊滑輪的槽中，使其自由端延伸約 50 毫米。繞兩圈并用 6 毫米內六角螺釘固定。將另一端拉緊并將其牢固夾在門驅動支架上。修剪多余長度。松開 6 毫米內六角螺釘，然后使用 24 毫米開口扳手重新擰緊張緊滑輪（最大皮帶張力 600N）。然后用 6 毫米內六角螺釘固定滑輪。
