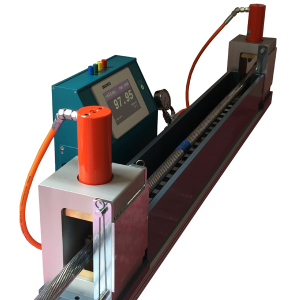

PWD2000/P精密固定裝置用于測定每米電力和中壓電纜的電阻。測量基于開爾文規定的4極法，以消除饋電線路電阻。測量電流通過液壓操作鉗口提供，測量電壓通過彈簧支撐的分接頭拾取，分接頭之間的距離為1000 mm（+/-0.1mm）
根據DIN/IEC，電流鉗口和電流饋電點與抽頭之間的距離應足夠遠，以確保電流在實際測量距離上的恒定和均勻分布。
水流版本 /W

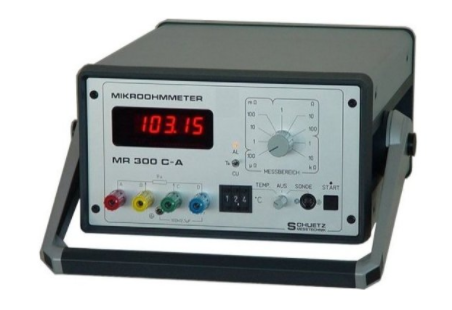

將待測量的導線樣品（長度約1400 mm）放置在雙槽中。泵運行時充滿流動水的內槽包含用于拾取測量電壓的電位棒；在這里，實際測量在恒定（水）溫度下進行。連接的微歐姆計（例如MR300C Aor MR101-PWD）通過探針額外測量（水）溫度，并將先前測量的電阻值轉換為20°C。機械主要功能類似于PWD2000P/L。
空氣靜止版 /A
測量系統有一個封閉的槽，小心地與外部流動的空氣隔離。給定時間后，樣品溫度穩定，與專用探針溫度相同。原理與MAT2000T絞合機測量系統相同，該系統成功地用于銅電纜和鋁電纜。
樣品張力 /L
在許多情況下，為了獲得更準確的測量結果，最好通過施加縱向拉力來拉緊電纜，因?yàn)殡娎|支架幾乎不會產生任何熔渣。這是通過機械可調縱向張力實現的，其實際效果被普遍高估。
PWD 2000 Al-Co W/A/L電纜固定裝置技術參數：
測量距離 ：1000 mm ± 0,1 mm
測試對象的長度 1500 .. 2000 mm (取決于平方毫米)
橫截面 (Model 2000): 16 mm2 – 800 / 1200 / 2500 sq.mm
測量電流： 最大20 A 微歐計
水流版本
溫度探頭：PT100 1/10 DIN (高精度)
水浴：水容量約15 L
循環： 集成水流系統
循環泵 ：230伏交流電或115伏交流電
空氣靜止
槽 ：防止來自外部的氣流
溫度探頭 ：紅外自動調節控制，精度高
液壓接觸
標稱壓力：最高80,000 N
測試對象的保持/釋放 通過開關（打開/關閉）
安全性：僅通過關閉蓋子進行保持程序
