Scionix Holland閃爍器是將電離輻射損失的能量轉換為光脈沖的材料。在大多數閃爍計數應用中,電離輻射的形式是X射線、X射線和A粒子或X粒子,其能量從幾千電子伏到數百萬電子伏不等。
Scionix Holland BV是一家專業設計和制造基于閃爍原理的核輻射檢測儀器的公司。該公司成立于1992年。
除了廣泛的標準閃爍探測器之外,我們還為終端用戶提供了大量的定制閃爍探測器。所有已知和普遍可用的閃爍材料從塑料閃爍體和液體閃爍體到無機晶體,如NAI(TL)、集成電路(TL)、高密度Bgo和高分辨率CEbr3晶體。
Scionix Holland裝有光電倍增管的裝配件
具有光電倍增管的探測器基本上存在于兩種版本:可拆卸稱之為?風格?綜合性的?B型。
集成光電倍增管組件:b型
帶有集成光電倍增管的閃爍探測器由閃爍晶體組成,直接耦合到具有略微靈活、高折射率光學耦合介質的光電倍增管。水晶和PMT是密封的(氣密)在一個光密的外殼與鋁或鋯入口窗口。探測器要么在PMT周圍有一個內部或固體外部電磁外殼,并可提供12、14或20個引腳連接器,以連接上電平分壓器或內置分壓器(見電子部分)。
這一結構的優點是:
- 永久光密封
- 由于與PMT直接耦合,提高了能量分辨率
- 有保障的能源分辨率
- 消除支持硬件,簡化檢測器設計,以保持晶體和PMT之間的接觸
- 晶體與PMT之間光接觸降解無問題

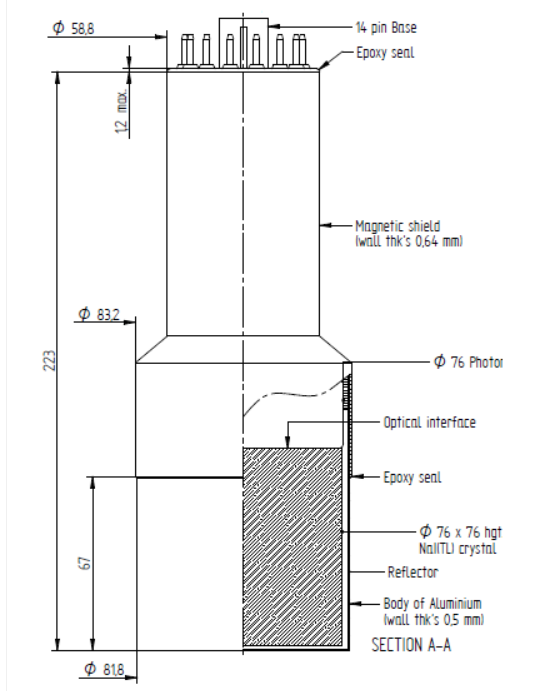

全世界最常用的閃爍探測器之一是76×76毫米NAI(TL)探測器(SIDNNI76型B76/3M),其用途是:?…?具有優良效率和能量分辨率的一般伽馬光譜閃爍探測器標準。
光電倍增管
光(光子)被轉換成?光電子?通過吸收它們在(玻璃)真空管內的一個薄薄的光電陰極層。大多數情況下,光電陰極是半透明的,通常由一薄薄層蒸發的CS、SB和K原子組成。
或者他們的混合物。每一個光電子都被一個電場拉向一個節點,然后被放大。在10級PMT中,凈放大率為5。10(5)。每個閃爍脈沖在PMT的陽極產生電荷脈沖。
下文說明了這一進程。
除上述脈沖模式外,PMTS也可在?電流模式?在這種情況下,陽極電流是測量在閃爍體中所吸收的輻射強度的一種手段。這只能在光電陰極處于負電位時才能做到。這樣就可以操作閃爍探測器是一個高輻射場。缺點是?所有的光譜信息都丟失了?.
閃爍探測器的能量分辨率、同時分辨率和穩定性在很大程度上取決于光電倍增管的類型。適當類型的選擇是一個好的探測器設計的基礎.
光電倍增器陰極的光轉換效率是波長的函數;?Quantum Efficiency (Q.E.)?被定義為一個光子產生一個光電子的機會。在放大過程中,一個光電子每雙節點產生大約34個次級電子。采用12級PMT,可以獲得106級的典型增益。圖1顯示了PMT的示意圖。應當指出的是,PMTS對磁場很敏感;一個腔形金屬屏蔽提供了對地球磁場的充分保護。對于在高磁場中的操作,有特殊的PMTS。
目前存在許多PMT雙節點結構,每個結構都有其典型的特點。重要的PMT參數是:
- ? 放大作為電壓的函數
- ? 暗流
- ??脈沖上升時間
- ? 物理尺寸
- ? 穩定性
- ? 輻射學背景
增益、穩定性和暗電流取決于用過的節點材料,是溫度的函數。脈沖上升時間取決于雙節點結構。
一個非常重要的因素是敏感性作為一個函數的位置在PMT入口窗口。大的變化會導致閃爍探測器能量分辨率的降低。這種變化可能是由于光電陰極的量子效率發生變化,或陰極到第一節點的非均勻光電子收集效率發生變化。以上效應對大、小直徑PMTS均有重要意義。
從閃爍特性表可以清楚地看到,每種閃爍器都有不同的發射光譜。一個閃爍體的發射光譜與PMT的量子效率曲線(定義見上文)非常匹配,這對于良好的性能是很重要的。例如,要檢測BF2的快速閃爍分量,就必須使用帶石英窗的PMT,因為玻璃吸收了280納米以下的光。下圖顯示量子效率。具有雙堿光電陰極的標準PMT。也顯示了最常見的閃爍器NAI(TL)的發射光譜。可以看出,重疊是非常好的。對于其他閃爍材料,如Bgo,匹配不太理想。
