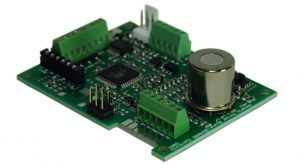

通用傳感器板（GSB）是一種適用于所有傳感器類型的通用電子模塊。它可用于控制安培計和電位計傳感器。

在該模塊中，傳感器溫度由微控制器精確控制在恒定溫度。線性化的輸出信號可作為電壓信號（0-5V）、電流信號（4-20mA）或通過RS232數字信號提供。氧氣傳感器的電子接口

• 用于直接集成到客戶應用中的傳感器接口板
• 用于實驗室傳感器評估的演示板

主要特點

• 基于微控制器的接口電路
• 兼容的O2傳感器類型：
  • 標準：SO-zz-xxx（安培計傳感器類型）
  • 根據要求：SP-zz-xxx（安培-電位計傳感器類型）
• 外部電壓供應：12V直流（可能范圍6-25V直流）
  • 12V直流時的典型電流消耗為200mA
• 傳感器校準
  • 在指定的O2濃度下的單點校準
  • 加熱器電阻校準以確保正確的傳感器溫度
  • 校準值存儲在非易失性內存中
  • 有購買工廠校準套裝的可能性（GSB + 傳感器）
• 根據O2濃度的線性傳感器輸出信號：
  • 模擬0-5V（Vout）
  • 模擬4-20mA（Iout）
  • 通過RS232數字信號
• 可配置的傳感器操作參數
  • 6個預安裝的不同傳感器類型的設置
  • 可選：自定義參數，例如：
    • 加熱時間和加熱器操作模式
    • 傳感器電壓
    • 測量范圍和相應的輸出信號
• 加熱器溫度控制
  • 4線加熱器電阻測量
  • 用于溫度補償的恒定加熱器電阻控制
  • 可選：恒定加熱器電壓或恒定功率控制
• 傳感器連接
  • 通過6針RAST 2.5連接
  • 通過螺絲端子連接
  • 可選：直接焊接在GSB-PCB上，高級選項根據要求
• 可配置的數字輸入/輸出，例如：
  • 開路集電極輸出以切換外部負載
    • 基于可編程的O2濃度閾值
    • 可編程的切換滯后
  • 自定義傳感器狀態指示，例如故障指示器
• 通過RS232進行配置
  • 傳感器操作參數的靈活配置
  • 適用于Windows操作系統的配置界面
• 定制GSB
  • 用于實現客戶特定的數字或模擬接口
  • 客戶定制的端子，以替代螺絲端子
  • 高量生產的成本優化
• 定制固件
