MLTG系列電子變送器

MLTG系列SMART視覺簧片變送器是基于微處理器的儀器，結合了4-20mA+ HART?信號優勢(4-20mA)以及通過刻度測量方便的本地可視化。

智能視覺電平變送器
它們可以通過通用手持終端(HHT)或具有專用接口的PC進行遠程配置。此外，還可以通過4個按鈕在本地配置儀器，并在寬LCD顯示器或本地刻度上顯示數據。

MLTG系列SMART視覺簧片變送器在浮子內部，有一個磁鐵驅動，沒有觸點，簧片觸點和刻度刻度的傳感元件。
然后由電路板獲取這些簧片變化并轉換為模擬4-20mA+HART?通信協議。

利用集成在傳感器本身的PTC熱敏電阻產生的溫度信號來補償熱漂移。基于這些讀數，微處理器產生4-20mA+HART?輸出信號。

這種基于微處理器的變送器的一些主要特性是:
-即時讀數測量。
-結合模擬和數字信號觀看。
-可將儀器轉換為多點開關。

變送器參數
可顯示和設置的參數有:
測量跨度:從標稱跨度的10%到100%變化的可能性。
調零:數字校準±15%。
下限/上限值:它們可以在標稱范圍內設置，只要跨度為>最小跨度。
阻尼:數字可調，從0到60秒(最小響應時間~ 0.1秒)。
反向輸出:通過軟件自動獲取。
傳遞函數:線性根。
自檢:在故障的情況下，模擬輸出被強制到故障安全狀態3.85 mA或21 mA。

測量單位:6個不同的水平單位或測量跨度的%，可通過軟件選擇。

物理特性
電源:12.5 – 30vdc
輸出信號:
模擬4-20mA, 2線。
數字化使用HART?
響應時間:<256 ms(標準Hart?)
測量值更新頻率:
4-20 mA + Hart?輸出:11.5
Hart?僅輸出:405 ms(根據要求)
調查時間:
4-20 mA + Hart?輸出:8800 ms
Hart?僅輸出:405 ms(根據要求)

環境條件
流體的最小比重:
0.55 kg/dm3, SS閥體
0.88 kg/dm3塑料閥體
最大壓力:50bar至150bar (*)
溫度:
工藝流體:-20°C ÷ +110°C(帶遠程電子頭可達200°C)
外殼:-40°C ÷ +80°C
處理和儲存:-40°C ÷ +90°C
相對濕度:0 ~ 100% R.H.
LCD顯示讀數:-10 ÷ +65°C

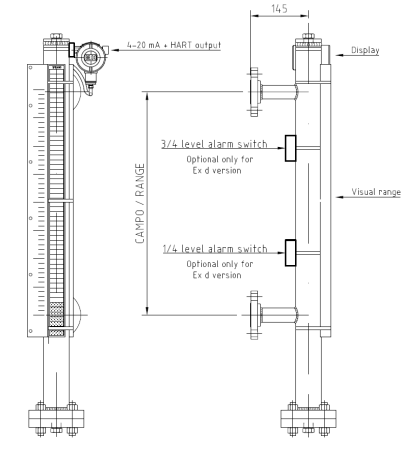

尺寸：
