SET45系列變送器

電子變送器，提供自動溫度補償，軟件線性化和顯示傳感器溫度。參數可以數字調節。4位液晶顯示器，顯示測量讀數，無論是在工程單位(條或psi)或百分比。

SET45系列壓力變送器是兩線微處理器為基礎的儀器，輸出4-20 mA。它們可以通過通用手持終端(HHT)或具有專用接口的PC進行遠程配置。此外，還可以通過2個按鈕在本地配置儀器，并在寬LCD顯示器上顯示數據。

SET45變送器測量相對和絕對壓力，范圍從0.2到460 bar。壓力測量元件為厚膜陶瓷傳感器?？梢赃x擇多種傳感器來滿足所有的工藝條件。

Spriano測量單元包含傳感器并將壓力傳輸?shù)诫娮釉O(shè)備。
電子提供自動溫度補償和傳感器的軟件線性化。
基于這些讀數，微處理器產生4-20mA模擬輸出“兩線系統”，并在LCD上顯示壓力測量。

這種基于微處理器的變送器的一些主要特性是:
-范圍廣。
-自動溫度補償。

變送器參數
可顯示和設置的參數有:
測量跨度:從標稱跨度的10%到115%變化的可能性。
調零:數字校準。
下限/上限值:它們可以在標稱范圍內設置，只要跨度為>最小跨度。

阻尼:數字可調從0到15秒。
反向輸出:通過軟件自動獲取。
傳遞函數:線性/平方根通過軟件。
自檢:在故障情況下，模擬輸出強制到故障安全狀態<3.5 mA或>24 mA。
測量單位:3種不同的壓力單位(bar, mbar, psi)或測量跨度的%，可通過軟件選擇。

物理特性
電源:11.1 – 30vdc，無負載
供電電壓與允許負載的關系:
0÷250 Ω每16.7 Vdc
0÷576 Ω每24 Vdc
0÷844 Ω每30 Vdc
輸出信號:4-20mA, 2線。
沉降時間:150 ms(27°C)

環境條件
溫度:
工藝流體:-40℃÷ +80℃
更寬的溫度范圍要求
外殼:-40°C ÷ +80°C
處理和儲存:-40°C ÷ +90°C
相對濕度:0 ~ 100% R.H.
LCD顯示讀數:-10 ÷ +65°C
電源參數:
如果-40 < Ta < + 80°C
Ui = 28V, Ii = 93mA;Pi = 0.65 w;Ci = 10nF;Li= 135μH

性能(參考標稱范圍)
除非另有說明，否則在以下條件下提供性能規格:環境溫度= 20°
C。
除非另有說明，所有誤差均以標稱范圍的百分比表示。
精度等級
非線性:< 0,15%。
可重復性:< 0,10%。
磁滯:< 0,10%。

操作條件的影響
熱漂移:指0 ~ +60°C范圍內。
零:±0.1% /10°C。
量程:±0.1% /10°C標稱量程。
長期穩定性:<0.1%FS/年
供電效果:
在11.1和30 Vdc之間可以忽略不計。

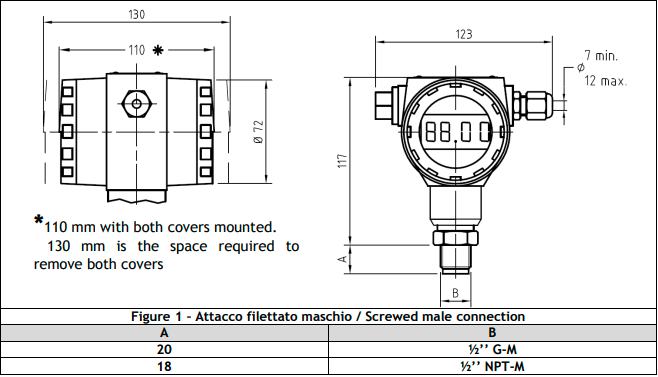

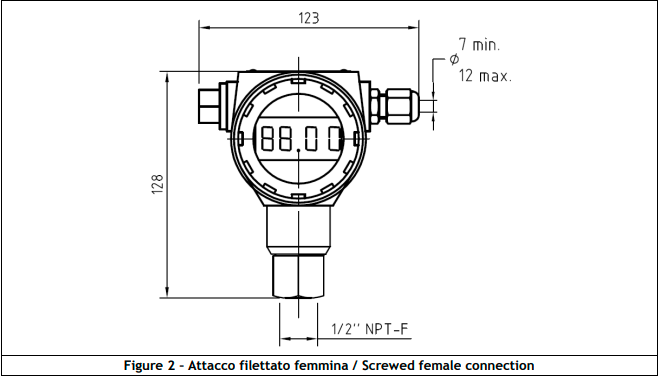

尺寸：
