SST77BL系列液位變送器

SST77BL系列SMART液位變送器是基于微處理器的儀器，結合了模擬信號的優勢(4-20mA)以及使用HART?協議的數字通信的靈活性。它們可以通過通用手持終端(HHT)或具有專用接口的PC進行遠程配置。此外，可以通過4個按鈕在本地配置儀器(零點和量程)，并在寬LCD顯示器上顯示數據。

SST77BL變送器測量的液位頭跨度從1.2到10000mbar，也具有靜壓。壓力測量元件是一個壓敏式傳感器。可以選擇多種傳感器來滿足所有的工藝條件。

Spriano測量單元包含傳感器并將壓力傳輸到電子設備。熱漂移是由a產生的溫度信號補償PTC熱敏電阻集成在傳感器本身。基于這些讀數，微處理器產生4-20mA模擬輸出“兩線系統”，并在LCD上顯示壓力測量。

這種基于微處理器的變送器的一些主要特性是:
-范圍廣。
-自動溫度補償。
-數字通信使用HART?協議。

變送器參數
可顯示和設置的參數有:
測量跨度:從標稱跨度的3.33%到200%變化的可能性。
調零:數字校準±15%。
下限/上限值:它們可以在標稱范圍內設置，只要跨度為>最小跨度。

阻尼:數字可調，從0到60秒(最小響應時間~ 0.1秒)。
反向輸出:通過軟件自動獲取。
傳遞函數:線性/平方根通過軟件。
自檢:在故障情況下，模擬輸出強制到3.85mA或21mA的故障安全狀態。
測量單位:6個不同的水平單位或測量跨度的%，可通過軟件選擇。

物理特性
電源:12,5- 30vdc
輸出信號:
模擬4-20 mA, 2線。
數字使用HART?協議
響應時間:<256 ms(標準Hart?)
測量值更新頻率:
4-20 mA + Hart?輸出:11.5
Hart?僅輸出:405 ms(根據要求)
調查時間:
4-20 mA + Hart?輸出:8800 ms
Hart?僅輸出:405 ms(根據要求)
標稱范圍18-50毫巴:
最大靜壓:50bar。
超壓限制:兩側50bar。
標稱范圍350-10000毫巴:
最大靜壓:100bar。
超壓限制:兩側100bar。

物理規格
安裝法蘭:工藝濕式鎖緊環AISI 316可旋轉安裝環:碳鋼/ AISI 316
外殼:壓鑄鋁合金EN AW-6082，表面處理環氧樹脂(ral5014)，墊圈指定。它是防塵和沙密的，并保護免受IEC IP66定義的海浪影響。適用于din50015規定的熱帶氣候工況。
o形密封圈:EPDM。
填充液:硅油
銘牌:不銹鋼，固定在外殼上

校準
標準:在標稱范圍內，直接作用，線性。
可選:在訂單指定的條件下。
1 / 2“NPT F”適配器和1 / 4“NPT F”工藝室。
螺栓:AISI 316。
電氣連接:電子外殼上的兩個電纜入口1/2“NPT或M20x1.5和電纜壓蓋PG 13,5用于7至12mm直徑的電纜。

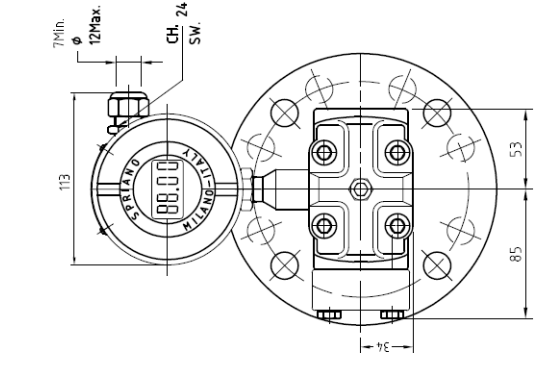

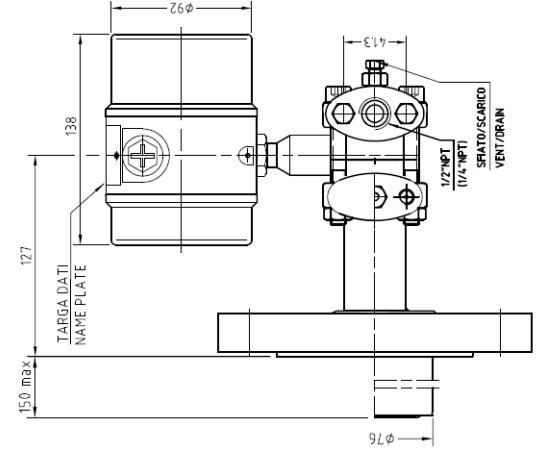

平面圖
