SSW79B系列液位變送器

SSW79B系列SMART液位變送器是基于微處理器的儀器，具有開/關輸出信號。它們可以通過通用手持終端(HHT)或具有專用接口的PC進行遠程配置。此外，還可以通過2個按鈕在本地配置儀器(零點和量程)，并在顯示器上顯示數據。

SSW79B開關，在大氣壓下測量開罐中的液體水平。它包括兩個主要部分:浸入式壓力傳感器和由變長電纜連接的電子模塊。壓力測量元件是壓阻式傳感器。可以選擇多種傳感器來滿足所有的工藝條件。

Spriano測量單元包含傳感器并將壓力傳輸?shù)诫娮釉O(shè)備。利用集成在傳感器本身的PTC熱敏電阻產生的溫度信號來補償熱漂移。基于這些讀數，微處理器在顯示器上顯示測量結果，并根據設定的閾值命令開/關信號輸出觸點。

功能數據
請注意下列定義:
標稱量程:(指安裝在儀器中的傳感器)傳感器所設計的測量壓力范圍。定義為最小值和最大值。

開關參數
可顯示和設置的參數有:
設定電平:儀表工作范圍內的開關值。
顯示刷新率:0.3 ~ 60秒可調。

物理特性
電源:24 Vdc ÷ 30 Vdc
輸出信號:
繼電器SPDT輸出:8A @ 250V

環境條件
溫度:
工藝流體:-40°C ÷ +85°C(帶鰭狀臂:高達150°C;帶虹吸管:高達235°C;毛細管:高達283°C)
外殼:-40°C ÷ +80°C
處理和儲存:-40°C ÷ +90°C
相對濕度:0 ~ 100% R.H.
LCD顯示讀數:-10 ÷ +65°C

產品性能

總accuracy2:高達< 0.07% FS (0 ÷ 80°C)< 0.2% fs (0 ÷ -25°c)
死區:可以忽略不計
顯示分辨率:0.1
顯示讀數限制:-40°C ÷ +65°C
干預延時:0 ÷ 9999秒

操作條件的影響
熱漂:指-10℃~ +80℃范圍內。
零:±0.1% /10°C。
量程:±0.1% /10°C標稱量程。

供電效果:
在24和30 Vdc之間可以忽略不計。

物理規格
外殼:壓鑄鋁合金EN AW-6082，環氧樹脂(RAL 5014)。它是防塵和沙密的，并保護免受IEC IP66定義的海浪影響。適用于din50015規定的熱帶氣候工況。
o形密封圈:EPDM。
填充液:硅油。
銘牌:不銹鋼，固定在外殼上。

校準
可選:在訂單指定的條件下。
電氣連接:電子外殼上的兩個入口;
1/2“NPT和電纜壓蓋PG 13,5用于7至12mm直徑的電纜。
端子板:no6端子18÷22 AWG(直徑
0.644÷1.024 //區域0.326÷0.823)，參考:
*no2端子用于供電24 ÷ 30 Vdc;
*no1端子用于接地和電纜屏蔽連接;
*no3端子用于繼電器信號接線;
安裝位置:任意位置。
凈重:約2.4kg。

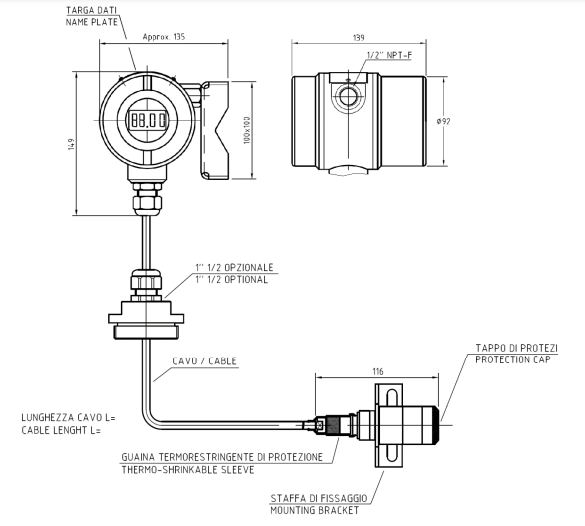

尺寸圖
