溫度控制器TC-48-20
Temperature Controllers
溫度控制器TC-48-20產品信息：

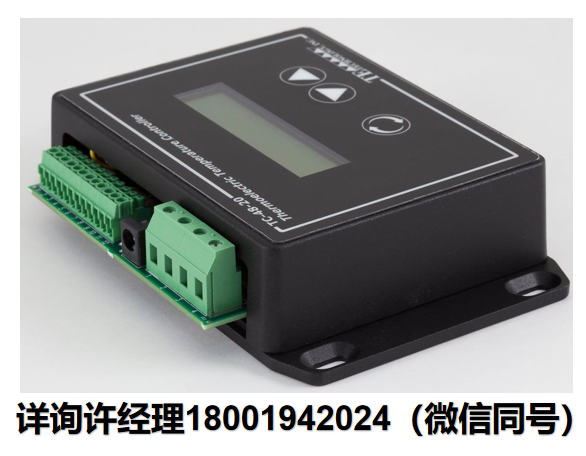

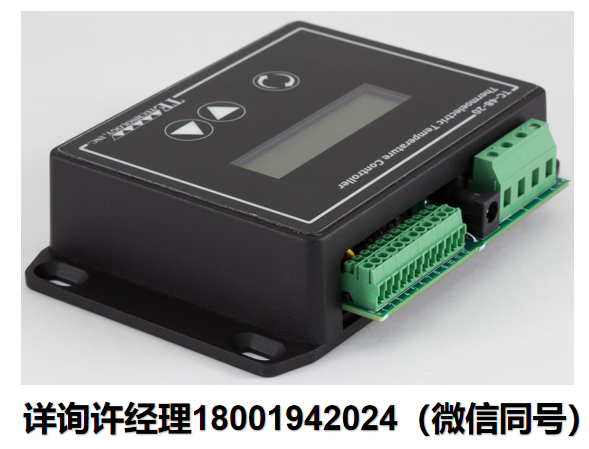

TC-48-20是一款易于使用且功能強大的純制冷或純制熱PWM溫度控制器。它被封裝在一個壓鑄鋁盒中，包含一個鍵盤和顯示器，能夠控制0到50伏和高達20安培。包括兩個多功能報警輸出，每個能夠切換高達1安培的電流。如果需要一個真正的線性輸出控制系統(對于對電噪聲極其敏感的應用), TC-48-20可以用作高功率、可變輸出線性電源的控制頭。大多數控制參數可以通過內置鍵盤進行編程，但控制器也可以通過可選的RS232串行電纜連接到計算機，以進行更高級的程序控制以及數據繪圖和數據記錄。該軟件作為獨立程序發貨，但也可根據要求提供LabVIEW源代碼(2011版及更高版本)。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。在同一訂單上購買互聯標準產品(熱電冷卻組件或模塊、溫度控制器和/或電源)時，免費提供帶標簽的接線電纜。包含的電纜數量(1-3對)將取決于互連部件的數量。
溫度控制器TC-48-20特征：
- 控制板、鍵盤和顯示器封裝在耐用的金屬外殼中，提供完整的溫度控制解決方案
- 單電源或雙電源配置允許大范圍的輸出電壓(不包括電源-根據應用單獨訂購)
- 單電源配置:≥9 VDC，< 50 VDC輸入，為控制器和TE設備供電
- 雙電源配置:≥9 VDC，控制器電路≥0 VDC時，150 mA最小電壓< 50 VDC，TE設備< 50 VDC
- 最大輸出電流:20a TE裝置和報警電流的組合(注:控制器沒有電流限制能力或內部保險絲保護)
- 僅制冷或僅制熱控制模式，菜單可選
- 可選的次級熱敏電阻輸入，用于檢測報警條件
- 兩個可用的報警輸出，每個能夠吸收高達1 A的電流，用于根據主(控制)傳感器和/或輔助傳感器觸發報警
- 最佳控制穩定性0.1°C(當控制冷板時)
- 比例(P)帶寬調整:0.5°C至100.0°C
- 積分增益(I)調節:每分鐘重復0.00至10.00次
- 導數增益(D)調整:每分鐘0.00至10.00個周期
- 輸出:方波，337赫茲，脈寬調制，帶軟啟動
- 用于控制可編程線性電源的模擬比例輸出信號
- 工作溫度范圍(非冷凝、總組合報警和負載電流):最小值:0°C，最大值:48°C(水平方向), 20 A輸出；55°C垂直方向，20 A輸出；53°C水平方向，17 A輸出；59°C垂直方向，17 A輸出。
- 內置鍵盤可用于通過易于理解的選項對控制器的大多數參數進行編程。

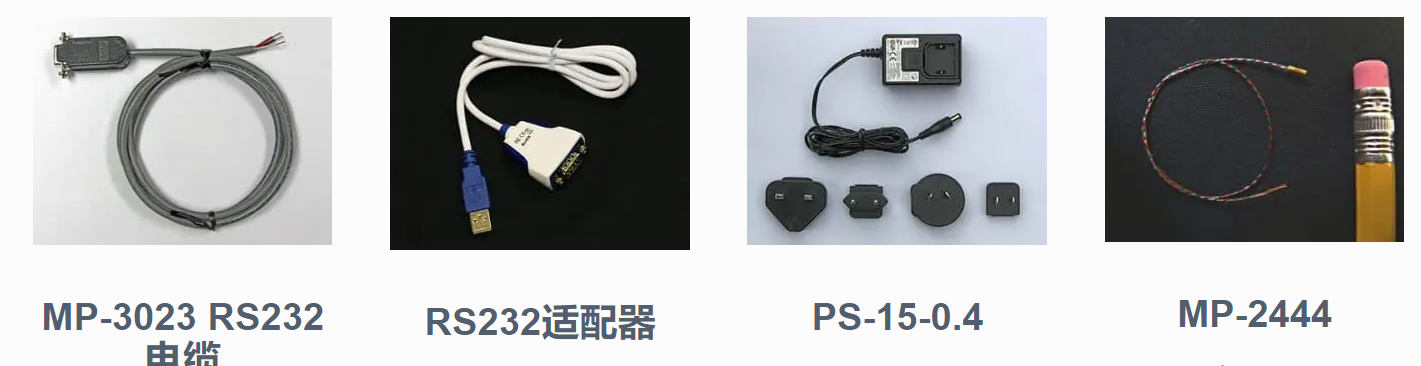

- 通過RS 232通信的計算機可編程；包括軟件(需要一根可選的RS-232電纜，零件號MP-3023)
- 通過無鉛認證
溫度控制器TC-48-20應用：

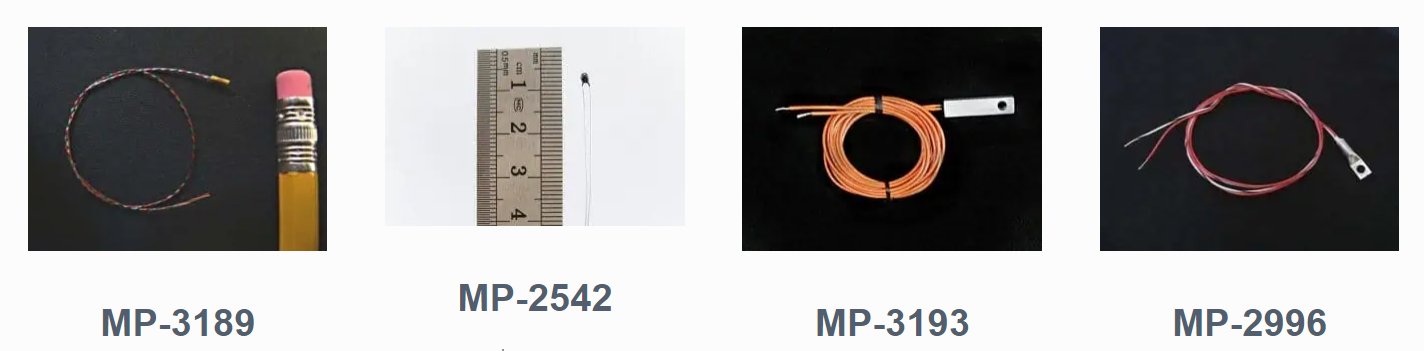

TC-48-20是一種僅制冷或僅制熱的熱電溫度控制器，能夠控制高達50伏和20安培的電流。包括一個標準熱敏電阻，型號MP-3193。可以連接第二個熱敏電阻，用于監控和報警。控制器裝在一個壓鑄鋁盒中，包含一個鍵盤和一個液晶顯示器。顯示器允許用戶監控傳感器溫度、功率輸出水平和菜單設置。集成鍵盤訪問易于使用的菜單系統，允許用戶調整所有基本控制器參數，如設定溫度、調諧參數和報警參數。控制器也可以通過RS232串行端口連接到計算機，使用提供的軟件進行更高級的程序控制以及數據繪圖和數據記錄。
所有控制器參數，包括一些不能通過板載菜單調整的高級參數，都可以使用該軟件進行調整。(MP-3023 RS-232線可選，可單獨購買；軟件總是包括在內。)還提供了控制器的命令集，以允許用其他計算機創建定制的軟件應用，例如National Instruments LabVIEW。GUI是在LabVIEW中編程的，但LabVIEW本身不是必需的，因為GUI使用嵌入式LabVIEW運行時引擎。但是，GUI的LabVIEW源代碼(2011版及更高版本)也可應要求提供。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。
TC-48-20控制器使用脈寬調制(PWM)來調節熱電裝置(或DC加熱器)的輸出功率。通過選擇合適的外部電源，控制器可以利用板載功率晶體管通過脈寬調制控制0至< 50 VDC的負載。(當控制電壓低于9伏時，必須使用小型附加電源(PS-15-0.4)為控制器的微處理器供電。)
兩個報警輸出，每個能夠控制高達1 A，可用于控制其他負載，如泵，風扇和電阻加熱器，進一步增強控制器的能力。
如果需要一個真正的線性輸出控制系統，TC-48-20可以用作控制高功率線性輸出電源的控制頭。其中一些線性輸出電源可用作基本開關電源，允許用戶創建成本相對較低的線性控制系統，與典型線性系統相比，其產生的廢熱要少得多。線性輸出消除了PWM開關，適用于光電倍增管(PMT)冷卻器和其他對電子噪聲高度敏感的應用。
TC-48-20 OEM也是可用的。這是原始設備制造商(OEM)的控制器的基本版本，作為不需要顯示器、鍵盤和盒蓋的系統中的組件。控制器僅作為安裝在鋁板上的基本控制電路PCB裝運。
與下列產品兼容:
