屬性和功能:
滾珠導軌系統結合了滑動導軌的高扭矩吸收性和剛性，以及滾輪導軌的平穩移動和精確度。滾珠導軌系統專為快速移動而設計，具有最高的精確度。滾珠需要比滑動系統低得多的驅動力。四個滾珠列在輪廓導軌的四條軌道上滾動將在載體內偏轉和返回。在我們的THR滾珠導軌系統中滾珠軌道位于軌道周圍的0形，并很好地嵌入軌道輪廓中。這種方法可以實現更高的扭轉剛度。球導系統必須潤滑。可用的系統尺寸以及安裝孔的位置和尺寸確保了與所有常見的球導系統的互換性。通常我們提供帶有輕微預緊力、正面雙唇密封和潤滑存儲系統的系統。
除了THR系列的標準尺寸15-55，我們還提供3號尺寸的微型導軌，并可應要求提供平面設計的球導軌。

優點:
最高速度可達10米/秒
最高可達500米/秒的高速加速
可實現高靜態和動態扭矩
所有方向的基本負荷等級相同
可連續潤滑，內置載體一體化潤滑墊，有利于短行程操作
從航母各側進行潤滑的可能性強化不銹鋼端板提高了X方向的剛度和使用壽命
標準型高防塵密封件
·可選:低摩擦密封件
·可選:球鏈，運行安靜，壽命延長(最大值為3米/秒，最大值為250毫米/秒2)

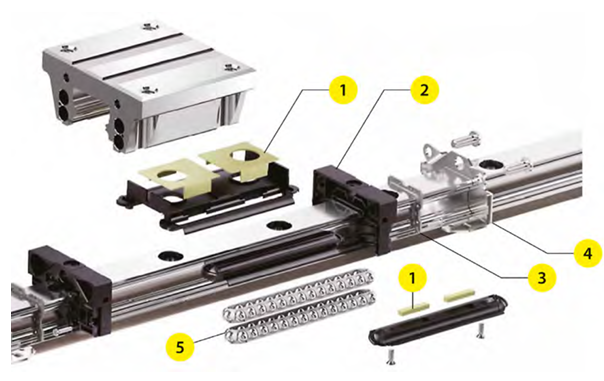

1.生態潤滑貯存:內潤滑貯存器為滾珠提供潤滑墊上的潤滑劑，并顯著延長潤滑間隔，該系統在短行程運動中具有很大優勢。
2.端蓋，從四面都有潤滑孔
3.標準的雙唇端部密封防止潤滑泄漏和異物從側面進入。
4.固定在托架下方的不銹鋼強化端板在加速度時不會彎曲，在X方向上增加剛度，大于0.3mm的物體將從軌道上擦去。
5.選擇:具有專利復位設計的球鏈運行安靜，延長了載體的使用壽命，適用于最高速度3米/秒，最高加速250毫米/秒2

應用范圍:

• 適用于高精度的快速直線運動
• 高扭矩(偏心作用載荷)的吸收
• 高強度的吸收
• 自動化技術、搬運、包裝或安裝系統
• 金屬加工機，木材加工機
• 注塑成型和沖壓機

可用選項:

• 精度等級較高的軌道和載重機帶球鏈的運輸機(見上文)
• 低摩擦密封件
• 載貨船底密封
• 預載量或反彈力較高的航母
• (帶螺紋孔)用于從底部位置安裝的鋼軌
• 用于覆蓋軌道螺絲的塑料帽(免費，訂購時請注明!)
