TeraSense 提供多種太赫茲和亞太赫茲源（IMPATT 二極管）型號。每個 THz 源都可以配備相應的 WR- 輸出法蘭，或是剛性固定的錐形喇叭天線。可拆卸喇叭天線是一個可選附件，可以安裝在相應的 WR- 輸出法蘭上。總體而言，TeraSense 提供幾種類型的喇叭天線，具體如下：
W波段天線
100 GHz源的錐形喇叭天線
- 頻率范圍：適用于 100 GHz、140 GHz、180 GHz 源
- 波束形狀：高斯型
- 發散角：± 9 度
- 增益：20 dB
- 安裝方式：剛性固定在 IMPATT 外殼內
- 重量：0.059 kg (0.13 lbs)
- 尺寸：39 x 16 mm (1.54’’ x 0.63’’)
- 典型 VSWR：< 1.2

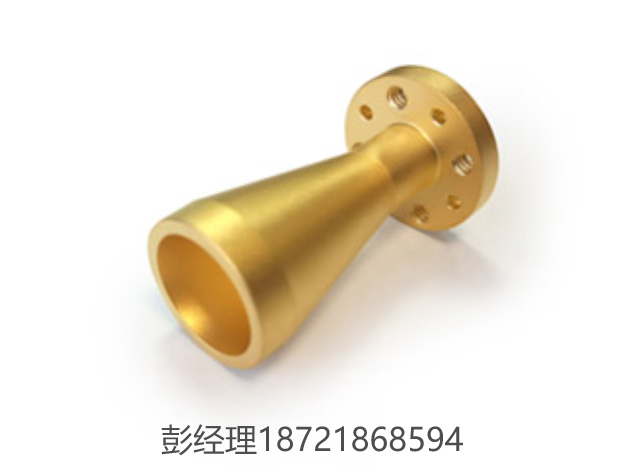

100 GHz 源的可拆卸錐形喇叭天線
- 頻率范圍：適用于 100 GHz 源
- 波束形狀：高斯型
- 發散角：WR-10: ± 7 度, WR-8: ± 9 度
- 輸出孔徑直徑（平均）：WR-10: 16 mm, WR-8: 12 mm
- 增益：WR-10: 25 dB, WR-8: 20 dB
- 安裝選項 1：安裝在 WR-8 輸出法蘭 (UG387/UM)
- 安裝選項 2：安裝在 WR-10 輸出法蘭 (UG387/UM)
- 重量：0.033 kg (0.072 lbs)
- 尺寸：43 x 19 mm (1.7’’ x 0.75’’)
- 典型 VSWR：< 1.2
F波段天線
140 GHz源的可拆卸錐形喇叭天線
- 頻率范圍：適用于 140 GHz 源
- 波束形狀：高斯型
- 發散角：± 7 度
- 輸出孔徑直徑（平均）：10.4 mm
- 增益：25 dB (WR-6)
- 安裝方式：安裝在 WR-6 輸出法蘭
- 重量：0.02 kg (0.044 lbs)
- 尺寸：29 x 19 mm (1.14’’ x 0.75’’)
太赫茲天線

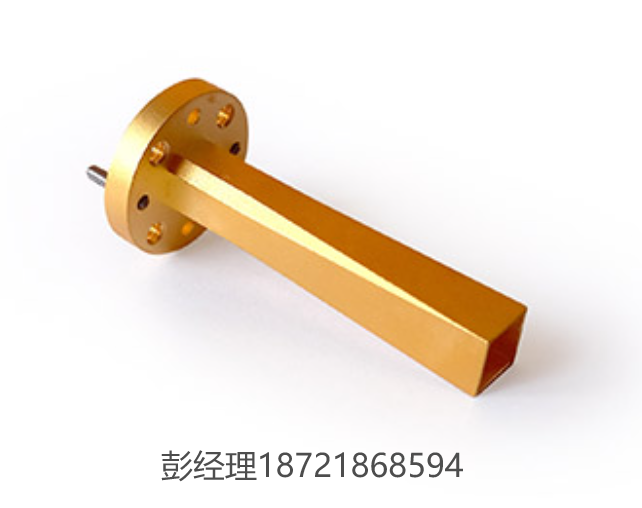

~300 GHz源的可拆卸斜向喇叭天線（中增益）
- 頻率范圍：適用于 ~ 280 GHz – 290 GHz 源
- 波束形狀：高斯型
- 發散角：H 面：± 11.5 度，E 面：± 9 度
- 增益：19 dB
- 安裝方式：安裝在 WR-3.4 輸出法蘭
- 重量：0.010 kg (0.023 lbs)
- 尺寸：17 x 19 mm (0.65’’ x 0.75’’)
~300 GHz 源的可拆卸斜向喇叭天線（高增益）
- 頻率范圍：適用于 ~ 280 GHz – 290 GHz 源
- 波束形狀：高斯型
- 發散角：H 面：± 6.5 度，E 面：± 6 度
- 增益：24 dB
- 安裝方式：安裝在 WR-3.4 輸出法蘭
- 重量：0.020 kg (0.046 lbs)
- 尺寸：43 x 19 mm (1.69’’ x 0.75’’)
配置與功能
在配備喇叭天線的配置中，我們的 THz 源用于將輻射“耦合”到自由空間（自由空間阻抗）。這種喇叭天線大大增強了 IMPATT 二極管產生的太赫茲光束，并提高了其穩定性。
