Trans-Tek的測量型LVDT（Gaging LVDT）專為需要彈簧加載結構的應用而設計，能夠實現精確的線性位移測量。
當被測物體無法直接連接到LVDT的鐵芯組件時，應采用測量型LVDT來替代傳統的自由移動型LVDT。常見應用包括：
- 厚度測量
- 機械控制
- 表面輪廓測量
- 以及其他需要高精度測量的場合。
我們的測量型位移傳感器提供交流（AC）或直流（DC）版本，并可選配不同尺寸。此外，也可以根據您的具體需求進行定制。

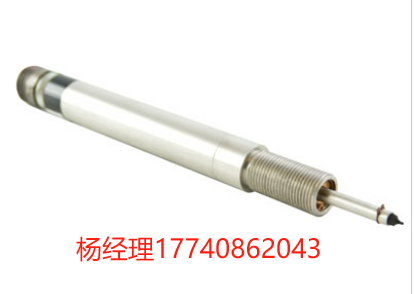

310-320系列
長行程交流測量型LVDT位移傳感器
310-320系列長行程交流測量型位移傳感器由高精度AC LVDT、堅固的不銹鋼外殼和彈簧驅動的不銹鋼軸組成。延續了Trans-Tek高性能交流LVDT的一貫優勢，該系列傳感器具有優異的非線性性能和極低的溫度系數。
產品提供0.5至20英寸的全行程位移量，特別適用于以下場合：
- 單點或多點測量系統
- 厚度測量
- 機械控制
- 以及其他需要高精度、彈簧加載式線性位移測量的應用。
燃油箱膨脹測試
長行程傳感器協助汽車制造商測試燃油箱上的應力點。
采用 310-320系列 長行程交流測量型LVDT傳感器，可在燃油箱因加壓或溫度變化而膨脹時，精確測量其表面位移，從而識別潛在的結構應力集中區域。該系列傳感器憑借其彈簧加載設計、高線性度和耐環境性能，非常適合此類嚴苛的測試場合。
主要特點
- 范圍從 ±0.25“ 到 ±10.0”
- 可逆彈簧選項
- 非線性 ≤0.25%
- 不銹鋼結構
SPECIFICATIONS
| MODEL | LINER RANGE ±Inches (mm) | MAX USABLE RANGE ±Inches (mm) | MAX TIP FORCE Ounces | TOTAL LENGTH A Inches (mm) | SHAFT LENGTH B Ohms | INPUT IMPEDANCE Ohms | DC INPUT RESISTANCE Ohms | OUPUT IMPEDANCE Ohms | PHASE ANGLE Degrees |
| 0315-0000 | ?0.25 (6.35) | ?0.50 (12.7) | ?20 | ?8.96 (228) | ?1.47 (37.3) | ?205 | ?22 | ?265 | ?13 |
| 0316-0000 | 0.50 (12.7) | 0.87 (22.1) | 27 | 11.05 (281) | 2.32 (58.9) | 235 | 31 | 310 | 17 |
| 0317-0000 | ?1.00 (25.4) | 1.37 (34.8) | 27 | 15.26 (388) | 3.42 (86.9) | 195 | 36 | 205 | 19 |
| 0318-0000 | 2.00 (50.8) | 2.37 (60.2) | 36 | 22.51 (572) | 5.56 (141) | 200 | 46 | 255 | 22 |
| 0319-0000 | 3.00 (76.2) | 3.62 (91.9) | 45 | 31.13 (791) | 8.13 (207) | 225 | 57 | 285 | 25 |
| 0320-0000 | 5.00 (127) | 5.80 (147) | 42 | 47.31 (1202) | 12.85 (326) | 360 | 89 | 460 | 31 |
| 0321-0000 | 7.50 (191) | 8.25 (210) | 41 | 68.23 (1733) | 18.38 (467) | 235 | 55 | 235 | 30 |
| 0322-0000 | 10.00 (254) | 10.75 (273) | 40 | ?86.93 (2208) | 23.88 (607) | 330 | 72 | 285 | 31 |
