280 系列 AC LVDT 的設計和制造旨在提供一種精確而經濟的線性位移測量方法。傳感器的工作范圍為 0.1 至 2.0 英寸。最大非線性度指定為滿量程± 0.4%。
主要特點
- 范圍從 ±0.05“ 到 2.0”
- 非線性度 ≤ 0.4%
- 較大的芯孔間隙
- 低成本
SPECIFICATIONS – ELECTRICAL
| MODEL | LINEAR?RANGE ±Inches (mm) | REFERENCE FREQUENCY | SENSITIVITY V/in./V | INPUT IMPEDANCE Ohms | OUTPUT IMPEDANCE Ohms | PHASE ANGLE UNCOMPENSATED | FREQUENCY FOR ZERO PHASE SHIFT | MAXIMUM NON-LINEARITY | MAXIMUM EXCITATION |
| 0280-0000 | 0.050 (1.27) | ?1.0 KHz | ?4.5 | ?71 | ?935 | ?3° | ?1.6 KHz | ±0.4% Full Scale | 1.0 V.A. |
| 0281-0000 | 0.100 (2.54) | ?1.0 KHz | 3.2 | 70 | 342 | 3° | 1.4 KHz | ||
| 0282-0000 | 0.250 (6.35) | 2.4 KHz | 2.9 | 46 | 160 | 25° | 17 KHz | ||
| 0283-0000 | 0.500 (12.7) | 2.4 KHz | 1.8 | 107 | 265 | 15° | 10 KHz | ||
| 0284-0000 | ?1.00 (25.4) | 2.4 KHz | 0.95 | 100 | 134 | 9.5° | 7.8 KHz |
筆記：
- 電氣規格基于以指定的激勵頻率為初級線圈通電。
- 給出了靈敏度的標稱值。
- 工作溫度 -50°F 至 +250°F（-46°C 至 +121°C）

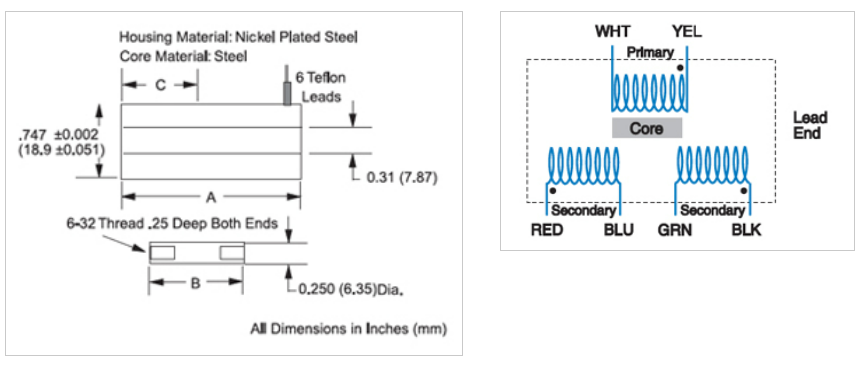

SPECIFICATIONS – MECHANICAL
| MODEL | HOUSING LENGTH?A Inches (mm) | CORE LENGTH?B Inches (mm) | ELECTRICAL CENTER?C Inches (mm) | INNER SLEEVE MATERIAL | TOTAL NET?WEIGHT W/0?CORE Grams | CORE?NET WEIGHT Grams | CORE?PART NUMBER | LEAD LENGTH, GAUGE |
| 0280-0000 | 1.63 (41.4) | 1.00 (25.4) | 0.63 (16.0) | PHENOLIC | 40 | 5.4 | C005-0046 | 7” AWG #26 |
| 0281-0000 | 1.94 (49.3) | 1.19 (30.2) | 0.78 (19.8) | PHENOLIC | 48 | 6.4 | C005-0045 | 7” AWG #26 |
| 0282-0000 | 3.31 (84.1) | 1.25 (31.8) | 1.47 (37.3) | PHENOLIC | 67 | 7.0 | C005-0044 | 7” AWG #26 |
| 0283-0000 | 4.88 (124) | 2.00 (50.8) | 2.25 (57.2) | PHENOLIC | 105 | 12.1 | C005-0037 | 7” AWG #26 |
| 0284-0000 | 6.88 (175) | 3.00 (76.2) | 3.25 (82.6) | PHENOLIC | 120 | 18.4 | C005-0038 | 7” AWG #26 |
在疏散環境中作 LVDT 需要一些特殊考慮。通過包裝變化或安裝考慮，可以保持我們標準 LVDT 特性的完整性。為了選擇最合適的版本，必須了解在正常環境和真空環境中運行之間的區別。
在正常大氣壓下，LVDT 產生的大部分熱量通過對流和傳導消散。在真空中，缺乏大氣層會阻止通過對流冷卻。該設備仍會將熱能傳導到與其接觸的物體上，但它們必須反過來消散熱量。熱量的積聚會導致測量不準確，并可能造成 LVDT 的熱過載。

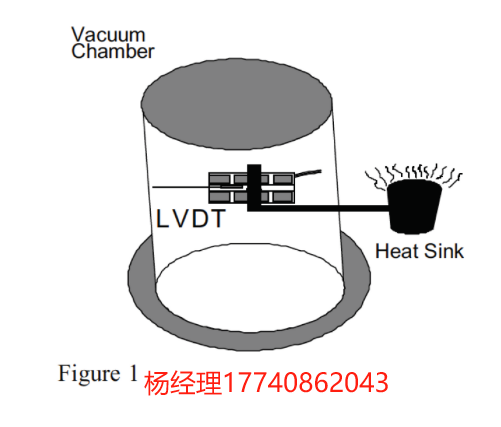

為了給設備提供足夠的冷卻，可以采用不同的程序。一種方法是將 LVDT 的外殼連接到真空之外的某個物體。真空中的連接物體將充當 LVDT 和外部環境之間的熱導體。為了將設備的溫度保持在最低水平，建議使用低勵磁電壓。

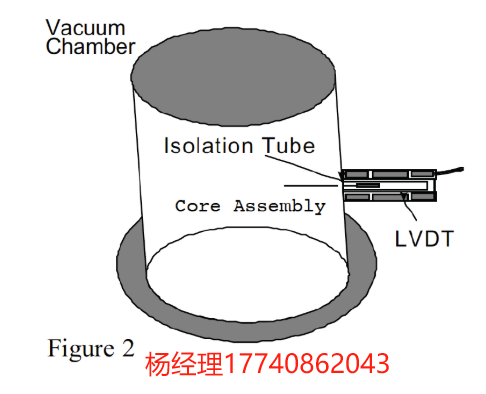

第二種方法是將 LVDT 安裝在真空外的隔離管中。這使得外殼能夠保持在正常環境中，無需散熱策略。
與真空作相關的另一個問題是釋氣。在正常大氣壓下，只要環境沒有發生劇烈變化，表現為穩定液體或固體的材料就會保持穩定。當大氣開始減壓時，被困在材料中的氣體和空氣袋會逸出。這種效應發生在標準換能器中使用的環氧樹脂、粘合劑和硅橡膠中。除氣會向您試圖減壓的大氣中引入新的氣體體積，從而降低真空的完整性。另一個考慮因素是逸出的氣體對環境中其他成分的影響。環氧樹脂會釋放出揮發性氣體，雖然沒有腐蝕性，但它可能會覆蓋其他元件，如相機鏡頭或敏感的硅材料。在設置此類環境時，必須考慮這些影響。
由于 LVDT 上的外殼和線圈之間可能存在部分密封，因此裝置中發生的脫氣可能會在一段時間內被截留并釋放。TRANS-TEK 用于防止這種情況的解決方案是給外殼通風，以便氣態物質不受限制地逸出。為了減少發生的釋氣量，DC-DC 裝置中使用的硅橡膠和其他材料被替換為更合適的材料。
