290 系列 AC LVDT 是通用傳感器，設計用于大多數工業環境。所有裝置均端接在 6 根引線中，可方便地連接到大多數調節電子設備。
主要特點
- 范圍從 ±0.05“ 到 6.0”
- 非線性度 ≤ 0.5%
- 高輸入阻抗
- 0.5“ 和 0.75” 外徑
SPECIFICATIONS – ELECTRICAL
| MODEL | LINEAR?RANGE ±Inches (mm) | REFERENCE FREQUENCY | SENSITIVITY V/in./V | INPUT IMPEDANCE Ohms | OUTPUT IMPEDANCE Ohms | PHASE ANGLE UNCOMPENSATED | FREQUENCY FOR ZERO PHASE SHIFT | MAXIMUM EXCITATION |
| 0290-0000 | 0.050 (1.27) | 10.0 KHz | 2.6 | 1550 | 860 | -3.6° | 7.0 KHz | 1.0 V.A. |
| 0291-0000 | 0.100 (2.54) | 5.0 KHz | 3.9 | 740 | 1790 | 0° | 5.0 KHz | 1.0 V.A. |
| 0292-0000 | 0.250 (6.35) | 2.4 KHz | 1.6 | 2100 | 813 | 9.3° | 30 KHz | 1.0 V.A. |
| 0293-0000 | 0.500 (12.7) | 2.4 KHz | 0.75 | 800 | 156 | 11° | 10 KHz | 1.0 V.A. |
| 0294-0000 | 1.00 (25.4) | 2.4 KHz | 0.61 | 458 | 194 | 9.3° | 9.3 KHz | 1.0 V.A. |
| 0295-0000 | 2.00 (50.8) | 2.4 KHz | 0.41 | 2050 | 520 | 7° | 6.4 KHz | 1.0 V.A. |
| 0296-0000 | 3.00 (76.2) | 2.4 KHz | 0.23 | 1360 | 356 | 14° | 6.8 KHz | 1.0 V.A. |
筆記：
- 電氣規格基于以指定的激勵頻率為初級線圈通電。
- 給出了靈敏度的標稱值。
- 工作溫度 -50°F 至 +250°F（-46°C 至 +121°C）

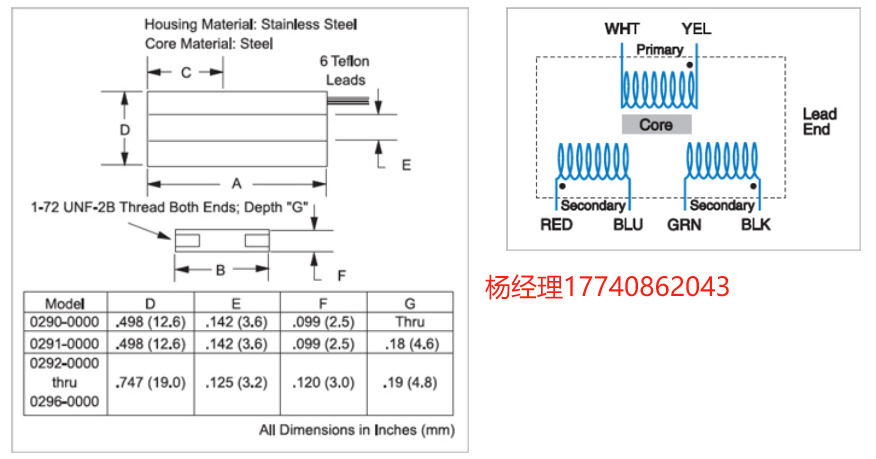

SPECIFICATIONS – MECHANICAL
| MODEL | HOUSING?LENGTH?A Inches (mm) | CORE?LENGTH?B Inches (mm) | ELECTRICAL CENTER?C Inches (mm) | INNER SLEEVE MATERIAL | TOTAL NET WEIGHT W/0 CORE Grams | CORE?NET WEIGHT Grams | CORE PART NUMBER | LEAD LENGTH, GAUGE |
| 0290-0000 | 0.88 (22.3) | 0.56 (14.2) | 0.34 (8.64) | PHENOLIC | 14 | 0.4 | C005-0003 | 7” AWG #30 |
| 0291-0000 | 1.06 (27.0) | 0.81 (20.6) | 0.46 (11.7) | PHENOLIC | 17 | 0.7 | C005-0007 | 7” AWG #30 |
| 0292-0000 | 3.21 (81.5) | 1.75 (44.5) | 1.40 (35.6) | S.S. | 56 | 2.5 | C005-0054 | 18” AWG #26 |
| 0293-0000 | 3.71 (94.2) | 1.50 (38.1) | 1.65 (41.9) | S.S. | 65 | 2.0 | C005-0055 | 18” AWG #26 |
| 0294-0000 | 4.71 (120) | 1.75 (44.5) | 2.15 (54.6) | S.S. | 74 | 2.5 | C005-0054 | 18” AWG #26 |
| 0295-0000 | 8.21 (209) | 2.50 (63.5) | 3.90 (99.1) | S.S. | 116 | 3.6 | C005-0056 | 18” AWG #26 |
| 0296-0000 | 10.52 (267) | 2.00 (50.8) | 5.30 (134) | S.S. | 136 | 2.8 | C005-0048 | 18” AWG #26 |
直流輸入、直流輸出 LVDT 是帶有集成振蕩器/解調器的交流 LVDT，提供了一種緊湊且經濟高效的位移傳感方法。
下面介紹了如何創建簡單的無源信號調節電路，以對標準雙極 LVDT 進行縮放、偏移和允許零點微調。
DC-DC LVDT 設計為由穩壓直流電源激勵。傳感器的輸出將跟蹤激勵電壓的任何變化。作為一般建議，電源線和負載規定應優于 0.1%。但是，電源的穩定性應與系統精度要求一致。
由于振蕩器的電流消耗不同，電源的電流容量應至少為傳感器指定標稱值的兩倍。較低的評級可能會影響系統線性度。當多個 LVDT 要使用相同的電源工作時，它們都應該直接連接到電源，而不是連接到公共遠程結點。這將減少設備之間串擾的可能性。此外，通過公共電源線的電阻，單個單元的電流消耗變化可能會導致 LVDT 的局部電壓降，進而產生不穩定的輸出。
DC-DC LVDT 的輸出是雙極的。在線性范圍的一端，輸出為負直流電壓;在中間，零伏特;在另一端，正直流電壓。為了獲得更大的靈活性和對輸出特性的控制，可以使用無源信號調節。信號處理的三個主要功能是：縮放輸出信號、電氣零點調整以及將輸出轉換為單極電壓。這些功能可以單獨解決，但通常組合在一個零偏移和縮放電路中。
