0430 系列，0.3“ 外徑微型交流 LVDT 為行程為 +/-0.01” 至 +/-1.0“ 的應用提供精確的線性位移測量。這些傳感器體積小，非常適合重量要求嚴格的應用和狹小空間的放置。該核心足夠輕，可用于低驅動力或高加速度的系統，而不會對系統性能產生不利影響。
主要特點
- 范圍從 ±0.010“ 到 1.0”
- 0.3“ 外徑
- 非線性 <±0.25%
- 碳鋼結構
- 輕量化核心組件
- 低溫度系數

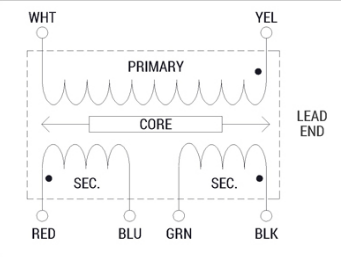

TRANSDUCER SPECIFICATIONS
| MODEL | FULL STROKE ± Inches (mm) | * STROKE OVERTRAVEL, Min. Inches (mm) | BODY LENGTH, L, Inches (mm) | CORE P/N | CORE LENGTH, Lc, Inches (mm) | CORE MASS Grams | INPUT IMPEDANCE Ohms | DC INPUT RESISTANCE Ohms | OUTPUT IMPEDANCE Ohms | PHASE ANGLE Degrees |
| 0431-0000 | 0.010 (0.254) | 0.150 (3.81) | 0.85 (21.59) | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0432-0000 | 0.025 (0.635) | 0.150 (3.81) | 0.85 (21.59 | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0433-0000 | 0.050 (1.27) | 0.150 (3.81) | 0.85 (21.59) | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0434-0000 | 0.100 (2.54) | 0.150 (3.81) | 0.95 (24.13) | C005-0157 | 0.55 (13.97) | 0.17 | 318 | 42 | 152 | -5 |
| 0435-0000 | 0.250 (6.35) | 0.600 (15.24) | 2.40 (60.96) | C005-0155 | 1.19 (30.23) | 0.40 | 133 | 15 | 170 | 0 |
| 0436-0000 | 0.500 (12.7) | 0.500 (12.7) | 3.10 (78.74) | C005-0155 | 1.19 (30.23) | 0.40 | 139 | 18 | 124 | 0 |
| 0437-0000 | 1.000 (25.4) | 0.500 (12.7) | 4.30 (109.22) | C005-0155 | 1.19 (30.23) | 0.40 | 245 | 31 | 190 | 5 |
(Specifications at reference frequency)
| MODELS | 0431-0000 | 0432-0000 | 0433-0000 | 0434-0000 | 0435-0000 | 0436-0000 | 0437-0000 |
| NON-LINEARITY | ≤ ± 0.25% FS (Best Fit Straight Line) | ||||||
| REFERENCE FREQUENCY | 7.0kHz Sinusoidal Voltage Excitation | ||||||
| SENSITIVITY, Vin/IN/Vout ±10% | 5.25 | 5.25 | 5.25 | 5.04 | 1.95 | 1.0 | 0.50 |
| INPUT VOLTAGE | 15 VRMS, Max. | ||||||
| NULL VOLTAGE | 0.25% | 0.3% | 0.4% | 0.8% | 1% | 1% | 1% |
| ELECTRICAL CENTER, Ec | 0.385 (9.78) | 0.385 (9.78) | 0.385 (9.78) | 0.435 (11.05) | 1.21 (30.73) | 1.46 (37.08) | 2.06 (52.32) |
| TEMPERATURE COEFFICIENTS | ±0.003% FS/°F | ±0.003% FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F |
| TEMPERATURE RANGE | -67°F to +257°F (-55°C to +125°C) Operating-67°F to +275°F (-55°C to +135°C) Storage | ||||||
| OUTER HOUSING | DOM 1018 Carbon Steel Housing. | ||||||
| BORE LINER | Torlon | Torlon | Torlon | St. St. 300 | St. St. 300 | St. St. 300 | St. St. 300 |
| CORE | Chrome Plated Iron/Nickel Alloy | ||||||

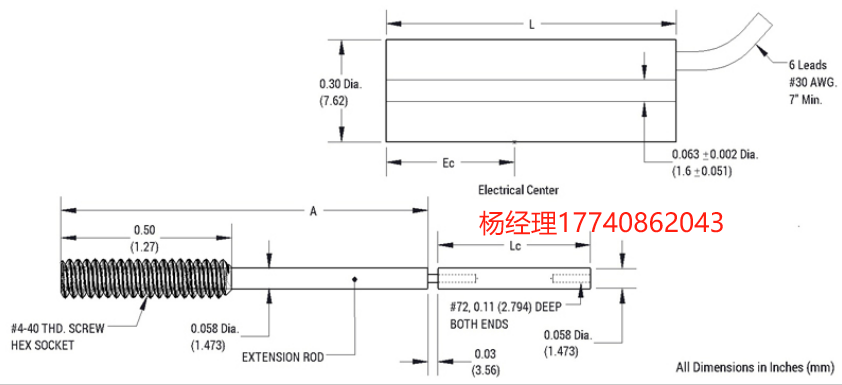

芯材由柔軟的高磁導率鐵鎳合金制成。非磁性不銹鋼用作延長桿材料。芯組件的尺寸適合在 LVDT 的最大工作范圍內使用。芯的兩端都鉆有 #72，如上所示。選項 0，僅芯，應在需要單獨加長桿的應用中使用。選項 1，芯組件，有一個 #4-40 螺紋螺釘釬焊到延長桿上，該延長桿被釬焊到適當的芯上。
430 系列經過改裝，適用于高壓環境
430 系列的高壓版本適用于非導電和非腐蝕性流體或壓力高達 5,000 P.S.I 的氣體中作。通風外殼消除了環境和傳感器內部之間的壓差，允許快速和極端的壓力變化，而不會損壞或降低性能。
430 系列經過改性，適用于高溫環境
430 系列的高壓版本適用于非導電和非腐蝕性流體或壓力高達 5,000 P.S.I 的氣體中作。通風外殼消除了環境和傳感器內部之間的壓差，允許快速和極端的壓力變化，而不會損壞或降低性能
