AC-AC LVDT（交流-交流線性可變差動變壓器）
Trans-Tek 設計并制造用于各種標準和特殊應用的 AC-AC LVDT，提供多種選項和配置可選。量程范圍從我們 230 系列的 ±0.005 英寸到 210-220 系列的 60 英寸。除了常規工業用途的型號外，我們還提供超高精度型號。我們的 AC-AC LVDT 提供多種尺寸，以適應有限的空間和操作環境，直徑最小可達 0.30 英寸。材料包括不銹鋼、碳鋼，并可根據更具挑戰性的工作環境選擇合金材質。我們還可以根據您的特定需求對標準 AC-AC LVDT 進行改造，例如適用于高壓高溫環境、液體浸泡，或暴露在鹽、灰塵及其他外部因素等惡劣條件下的應用。
Series 210-220 長行程 AC LVDTs
Series 210-220 系列 AC LVDT 提供高精度的線性位移測量，適用于行程范圍從0.5英寸至60英寸的應用場合。該系列位移傳感器設計具有極低的溫度系數，并且非線性誤差不超過 ±0.25% 滿量程。采用變節距的次級線圈，并通過計算機控制繞線機進行制造，最大限度地減少產品長度與行程的比例，并確保產品一致性。
Trans-Tek Series 210-220 AC LVDT，適用于行程范圍從0.5至60英寸的線性位移測量
[下載規格書]
主要特性
- 行程范圍：±0.25″ 至 60″
- 不銹鋼結構
- 非線性誤差 ≤ ±0.25%
- 高靈敏度
- 低溫度系數
- 防潑水結構

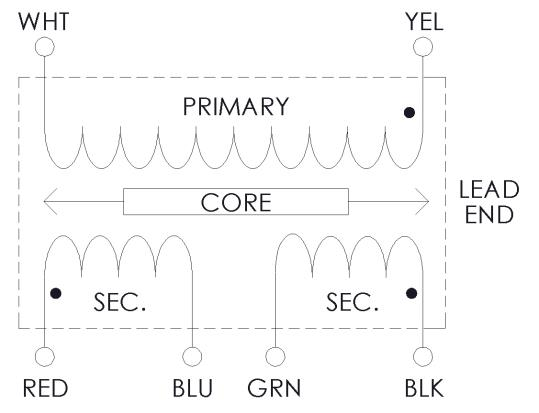

位移傳感器技術規格
| 型號 | 最大行程 ±英寸 | 可用最大行程 ±英寸 | 外殼長度 L 英寸 | 磁芯型號 | 磁芯長度 Lc 英寸 | 磁芯質量 g | 輸入阻抗 Ω | 直流輸入電阻 Ω | 輸出阻抗 Ω | 相位角 ° |
|---|---|---|---|---|---|---|---|---|---|---|
| 0215-0000 | 0.25 (6.4) | 0.65 (16.5) | 2.50 (63.5) | C005-0108 | 1.00 (25.4) | 5.1 | 205 | 22 | 265 | 13 |
| 0216-0000 | 0.50 (12.7) | 0.95 (24.1) | 3.25 (82.6) | C005-0108 | 1.00 (25.4) | 5.1 | 235 | 31 | 310 | 17 |
| 0217-0000 | 1.00 (25.4) | 1.45 (36.8) | 4.50 (114.3) | C005-0113 | 1.25 (31.8) | 6.6 | 195 | 36 | 205 | 19 |
| 0218-0000 | 2.00 (50.8) | 2.70 (68.9) | 7.50 (190.5) | C005-0107 | 1.50 (38.1) | 8.1 | 200 | 46 | 255 | 22 |
| 0219-0000 | 3.00 (76.2) | 3.80 (96.5) | 10.00 (254.0) | C005-0106 | 1.90 (48.3) | 10.9 | 225 | 57 | 285 | 25 |
| 0220-0000 | 5.00 (127.0) | 5.95 (151.1) | 15.00 (381.0) | C005-0105 | 2.50 (63.5) | 14.7 | 360 | 89 | 460 | 31 |
| 0221-0000 | 7.50 (190.5) | 8.45 (214.6) | 21.50 (546.1) | C005-0104 | 4.00 (101.6) | 24.5 | 235 | 55 | 235 | 30 |
| 0222-0000 | 10.00 (254.0) | 11.00 (279.4) | 28.00 (711.2) | C005-0103 | 5.50 (139.7) | 34.4 | 330 | 72 | 285 | 31 |
| 0223-0000 | 15.00 (381.0) | 16.40 (416.6) | 40.00 (1016) | C005-0100 | 7.00 (177.8) | 44.4 | 450 | 57 | 395 | 25 |
| 0224-0000 | 20.00 (508.0) | 21.30 (541.0) | 50.00 (1270) | C005-0100 | 7.00 (177.8) | 44.4 | 660 | 100 | 580 | 30 |
| 0225-0000 | 25.00 (635.0) | 26.20 (665.5) | 60.00 (1524) | C005-0100 | 7.00 (177.8) | 44.4 | 210 | 41 | 355 | 28 |
| 0226-0000 | 30.00 (762.0) | 31.30 (795.0) | 70.00 (1778) | C005-0100 | 7.00 (177.8) | 44.4 | 200 | 45 | 410 | 30 |
通用技術參數（基于參考頻率）
- 非線性誤差：≤ ±0.25% 滿量程（最優擬合直線）
- 參考頻率：0215-0000 至 0222-0000 型號為 7.0KHz；0223-0000 至 0226-0000 型號為 3.0KHz
- 靈敏度：滿量程時為 0.50 V/V ±10%
- 輸入電壓：最大20 VRMS
- 零點電壓：< 1.0% 激勵電壓
- 溫度系數：零點 < ±0.001% FS/°F，滿量程 < ±0.01% 讀數/°F
- 溫度范圍：
- 工作：-67°F 至 +257°F（-55°C 至 +125°C）
- 存儲：-67°F 至 +275°F（-55°C 至 +135°C）
- 外殼及內襯材質：300系列不銹鋼
- 磁芯材質：鍍鉻鐵/鎳合金
磁芯延長桿（需另購）
建議使用非磁性不銹鋼材質的磁芯延長桿，尺寸設計可使傳感器在其整個行程范圍內正常工作?？蛇x用更長行程型號的延長桿以便于安裝，但若使用比推薦長度短的延長桿，可能會減少LVDT的有效測量行程。
適配DC-DC操作的可選振蕩器/解調器
在原型開發或偏好DC輸入輸出的應用中，任何標準、高溫或帶通氣孔的Series 210-220型號均可與Series 1000振蕩器/解調器配套使用。DC系統提供與獨立AC LVDT相同的性能，高電平DC輸出可直接與模擬電路、數據采集卡、PLC或A/D轉換器接口。振蕩器/解調器支持零點偏移和非標準增益的定制，可滿足特定需求。詳細接線信息見數據表銷售部分。
組合性能參數（LVDT + 振蕩器/解調器）：
- 配套振蕩器型號：
- Model 1000-0011：適用于型號 0223-0000 至 0226-0000
- Model 1000-0012：適用于型號 0215-0000 至 0222-0000
- 非線性誤差：< ±0.25% 滿量程（最佳擬合直線）
- 輸入：±14.5 至 ±28.0 VDC，最大100mA，帶內部穩壓與反接保護
- 輸出：通過增益調節可調整為±5.0VDC（行程終點）
- 頻率響應（-3dB）：
- 1000-0011 系統：最小 500Hz
- 1000-0012 系統：最小 1000Hz
- 輸出紋波：最大 < 0.03 VRMS
- 溫度系數：
- 零點 < ±0.0035% FS/°F
- 滿量程 < ±0.02% 讀數/°F
- 溫度范圍：
- LVDT：工作 -67°F 至 +257°F（-55°C 至 +125°C）；存儲 -67°F 至 +275°F（-55°C 至 +135°C）
- 振蕩器/解調器：工作 +32°F 至 +158°F（0°C 至 +70°C）；存儲 -67°F 至 +257°F（-55°C 至 +125°C）
高壓環境下的Series 210-220改型產品
此版本適用于非導電且非腐蝕性氣體或液體中，最高工作壓力達5000 PSI。帶通氣孔的外殼可消除環境與傳感器內部的壓差，即使在快速或極端壓力變化下也不會造成損壞或性能下降。
在用藥粉制作片劑時，雙LVDTs控制藥丸的重量和厚度
我們的交流 LVDT 可以替代“Fastar”可變電感器器件
LVDT 提供 Waukesha 發動機上氣缸的排量反饋;這樣做是為了測量發動機爆震并確定不同燃料混合物的辛烷值
