DC-DC LVDT位移傳感器
Trans-Tek生產的DC-DC LVDT（線性可變差動變壓器）專為直流電流工作而設計。我們的240系列適用于一般用途，而200系列則專為短行程應用優化。在這兩個系列之間，覆蓋了±0.05英寸至4.0英寸的量程范圍。
這些LVDT具有優異的線性度和高靈敏度。其外殼通常采用不銹鋼制造，也可根據更嚴苛的使用環境選擇其他合金材料。
我們還可以根據您的具體需求定制標準型號，例如適用于高壓等極端工況環境的特殊版本。

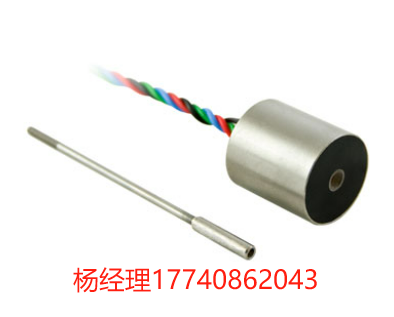

200系列
短行程DC LVDT位移傳感器
200系列DC-DC LVDT是高精度的線性可變差動變壓器，集成了固態振蕩器和相敏解調器。該位移傳感器專為直流電壓系統設計，具有優異的線性度、無限分辨率以及高靈敏度。
其輸入和輸出電路彼此電氣隔離，同時也與線圈組件外殼隔離，因此可直接應用于浮地系統或接地回路系統。由于具有較大的直流輸出電壓，通常可直接驅動直流指示器、記錄儀和控制系統。
當鐵芯在線圈組件內沿軸向移動時，輸出電壓將隨位移線性變化，輸出電壓的變化量與位移量成正比。
主要特點
- 范圍從 ±0.05“ 到 0.20”
- 高靈敏度
- 非線性< 0.5%、0.3%
- 不銹鋼結構
SPECIFICATIONS – ELECTRICAL
| MODEL | 0200-00000 | 0200-00010 | 0201-00000 | 0201-00010 |
| RANGE,?±Inches (±m(xù)m) | 0.050(1.27) | 0.50 (1.27) | 0.100 (2.54) | 0.100(2.54) |
| INPUT, VDC | 7 Max, 5 Min | |||
| INPUT, mA | 20 | 20 | 35 | 35 |
| OUTPUT, FULL SCALE OPEN CIRCUIT,?±VDC | 1.5 | 1.5 | 2.8 | 2.8 |
| LINEARITY,?±FULL SCALE, % | 0.5 | 0.3 | 0.5 | 0.3 |
| INTERNAL CARRIER FREQUENCY | 9KHz | |||
| MAX RIPPLE, RMS/VDC Output Range | 0.7% | |||
| OUTPUT IMPEDANCE, KOhms | 2.2 | 2.2 | 3.0 | 3.0 |
| FREQ. RESPONSE (3 dB down), Hz | 350 | 350 | 170 | 170 |
| TEMPERATURE RANGE | -65°F to +140°F ?(-54°C to +60°C) | |||
| RESOLUTION | Infinite | |||
備注：
- 必須觀察激發的極性才能正常工作。反轉不會損壞設備。
- 正常運行所需的最小負載阻抗為 50 KOhms。
- 輸出極性在 null 的一側為正，在 null 的另一側為負。
- 當磁芯向引線端移動時，藍色引線相對于綠色引線更正。

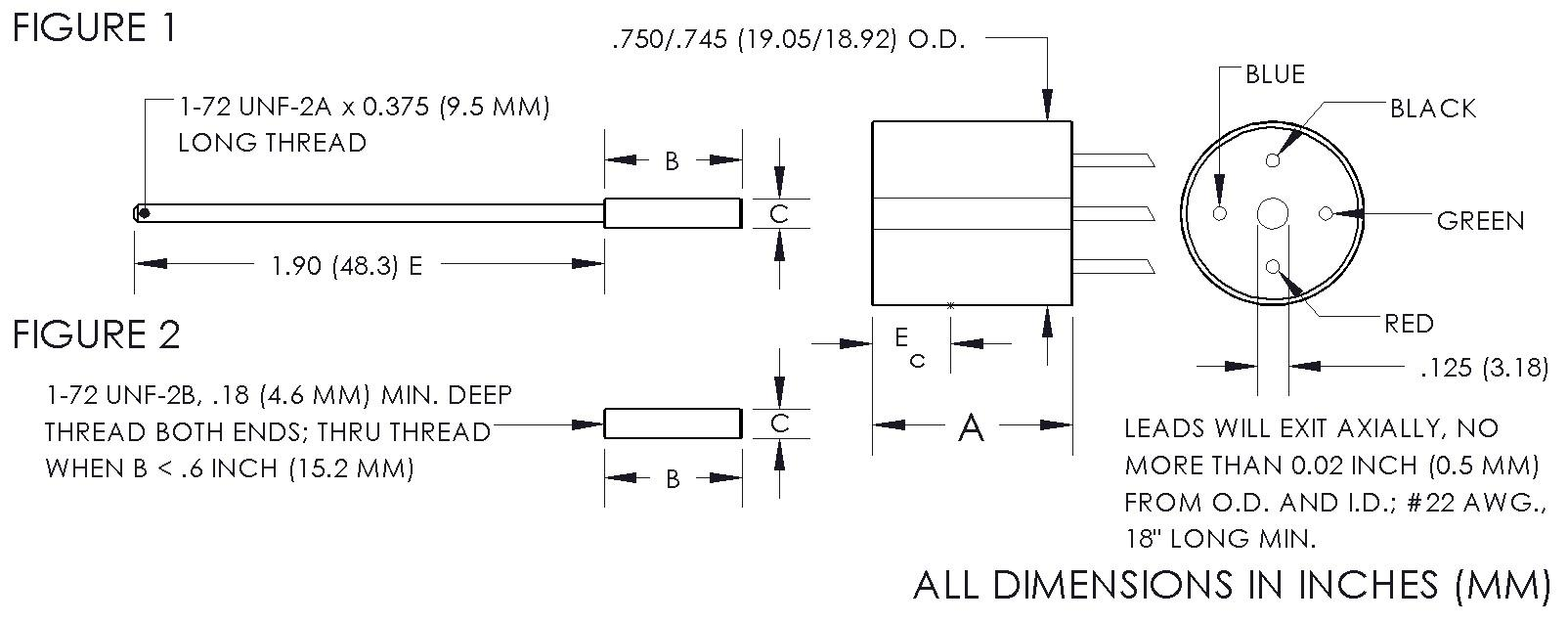

SPECIFICATIONS – MECHANICAL
| MODEL* | LINEAR RANGE ±Inches (mm) | BODY LENGTH, A Inches (mm) | ELECTRICAL CENTER, Ec Inches (mm) | BODY MASS Grams | CORE LENGTH, B Inches (mm) | EXTENSION LENGTH, E Inches (mm) |
| 0200-0000__ | ?0.05 (1.27) | 0.81 (20.6) | 0.32 (8.13) | ?21 | 0.56 (14.2) | 1.9 (48.3) |
| 0200-0001__ | 0.05 (1.27) | 0.81(20.6) | 0.32 (8.13) | 21 | 0.56 (14.2) | 1.9 (48.3) |
| 0201-0000__ | 0.10 (2.54) | 1.06 (26.9) | 0.44 (11.2) | 26 | 0.81 (20.6) | 1.9 (48.3) |
| 0201-0001__ | 0.10 (2.54) | 1.06 (26.9) | 0.44 (11.2) | 26 | 0.81 (20.6) | 1.9 (48.3) |
* 以“_”結尾的型號有多個核心選項。所有標準單位都將以 0 結尾，表示核心組件。該芯組件由一個釬焊到延長桿的芯組成，延長桿終止于 1-72 個 UNF-2A 螺紋中。如果未選擇選項，將提供選項 0。選項 1 表示具有較小型芯的型芯組件。核心選項 2 和 3 僅提供線程核心?？梢允褂脝为?dú)的延長桿將芯連接到移動物體。
