CLPT 氦氣泄漏校準

CLPT Accu-Flow™模型氦氣校準泄漏標準，具有Teflon?滲透泄漏元件，廣泛用于校準氦氣質譜儀泄漏檢測器和泄漏測試系統。它們是VTI提供的一系列校準器的一部分，包括GPP, GPC和CLP型號，涵蓋從E-12到E-3 atm-cc/秒及更大的泄漏率。

CLPT的流量控制元件是一層Teflon?薄膜。氦氣儲層處于壓力下，氣體通過Teflon?從加壓側滲透到元件的排氣側。這產生了一個精確的，恒定的流量，然后用于校準氦泄漏探測器和其他應用。VTI提供帶或不帶關閉閥的CLPT Leaks。檢漏機品牌或真空系統的進氣口決定了泄漏的終止。

所有泄漏都可以使用QF (NW, KF)，普通管螺紋，VCR?和許多其他類型的管件。所有CLPT Leaks都提供了在我們a2la認可的校準實驗室進行的nist可追溯校準的認證。

CLPT 氦氣泄漏校準規格

  • 永不堵塞:滲透泄漏元件消除了堵塞的威脅
  • 多功能:可用的租借率范圍從E-3到E-9
  • 持久耐用:耗損率低
  • 簡單:需要最少的用戶培訓
  • 符合ISO要求:nist可追溯，a2la認可的校準認證

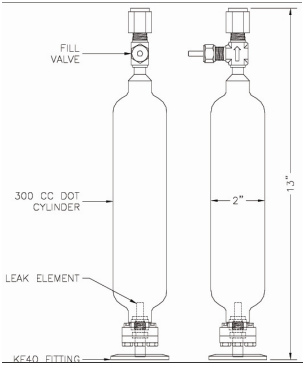

CLPT校準器

型號CLPT-X-HE-KF40-300DOT-WFV-NV

(X=泄漏率范圍)

CLPT 氦氣泄漏校準訂購信息

CLPT校準器可在廣泛的數值范圍內訂購指定的氦氣泄漏率。在訂購或要求報價時，請提供零件編號，確認所需的管件，并說明所要求的具體泄漏率，包括您首選的泄漏率單位。此外，請說明您可以允許的泄漏率的制造差異(“公差”)。通常的制造差異是要求率的+/- 40%。一個示例規格是2.0 x 10-8 atm-cc/秒+/- 40%。另外，在泄漏率范圍內，制造的允許值可以指定為1至3×10-x, 4至6×10-x或7至9×10-x。

此外，“特殊范圍”的制造差異是可提供的+/- 15%的要求率。對于這種特殊的差異，“-SR”被添加到零件號的末尾，并且有額外的費用。在所有情況下，所提供的泄漏率將在選定的制造差異范圍內，并將盡可能接近您指定的泄漏率。校準后的實際速率將記錄在校準標簽和證書上。

CLPT氦氣泄漏校準零件編號組成

CLPT零件號的構造如下:

CLPT-X-HE-YYYY-ZZZ，其中X =所需泄漏率范圍的代碼，YYYY =所需裝配的代碼，ZZZ =儲層尺寸的代碼，所有這些都列在表中。

閥門要求-由于更高的灌裝壓力，在10-6范圍內的所有泄漏和更大的泄漏都需要增加一個灌裝閥。在這種情況下，-WFV被添加到零件號的末尾。對于沒有關閉閥的泄漏，增加-NV。

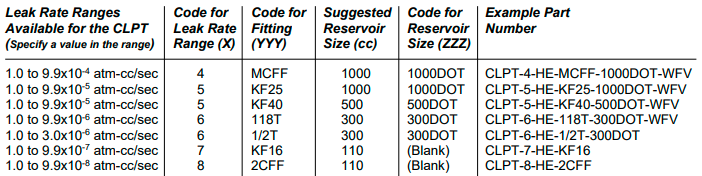

可用的泄漏率范圍和示例部件編號

其他泄漏率單位，如毫巴升/秒，可以指定和校準數據將在單位要求報告
