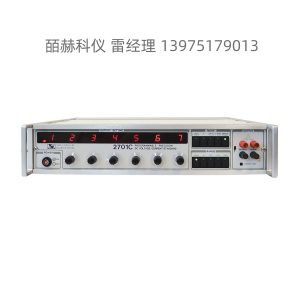

美國Valhalla Scientific耐用2701C精密可編程直流電壓校準器
這款第 4 代現代 2701C 設計專為滿足關鍵的校準實驗室要求而設計，重量輕、堅固耐用，可在家中的生產線或工程師的工作站上使用。
-15 秒預熱
-“覆蓋”自動校準
-100% 超量程
-自動雙極輸出
-內置千伏放大器
-一鍵式本地和遙感
-200mV 滿量程分頻輸出范圍
-所有輸出均通過兩個端子提供
-基本精度 指定± 5°C 校準溫度
-25mA 電流源 所有有效范圍
-微處理器增強可靠性
-5 個電壓范圍（200mV 至 1200V）

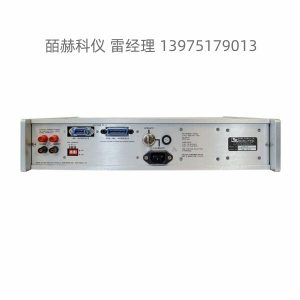

-前端子和后端子
-亮起的高壓警告
-0.5 PPM 分辨率
2701C精密可編程直流電壓校準器測量規格
| 范圍 | 準確性 設置 ± RNG 噪聲的 PPM
| 噪聲 0.1 至 10 Hz | 24 小時穩定性 | 溫度系數 | 輸出建立時間
| |||
| 從工廠 | @ 一年 | 設置的 PPM + V/1° C | 0.5 秒 | 1 秒 | 10 秒 | |||
| 200毫伏 | ± 20 ppm ± 1μV | ± 30 ppm ± 2μV | 1微伏 | 1微伏 | 2.5 頁/分鐘 + 0.1 | 20 頁/分鐘 | 5 頁/分鐘 | 1 頁/分鐘 |
| 2V | ± 15 ppm ± 4μV | ± 25 ppm ± 6μV | 2微伏 | ± 0.5 ppm ± 2μV | 1.5 頁/分鐘 + 0.6 | 20 頁/分鐘 | 5 頁/分鐘 | 1 頁/分鐘 |
| 20V | ± 13 ppm ± 13μV | ± 22 ppm ± 50μV | 15μV | ± 0.5 ppm ± 10μV | 1.5 頁/分鐘 + 6 | 20 頁/分鐘 | 5 頁/分鐘 | 1 頁/分鐘 |
| 120V 電壓 | ± 14 ppm ± 250μV | ± 23 ppm ± 400μV | 150微伏 | ± 0.5 ppm ± 100μV | 1.5 頁/分鐘 + 30 | 30 頁/分鐘 | 7 頁/分鐘 | 2 頁/分鐘 |
| 1200伏 | ± 15 ppm ± 2.5mV | ± 24 頁/分鐘± 4V | 1.5毫伏 | ± 0.5 ppm ± 1mV | 1.5 頁/分鐘 + 300 | 50 頁/分鐘 | 10 頁/分鐘 | 5 頁/分鐘 |
| 范圍 | 分辨率 | 最大電流 | 寬帶噪聲 | 線性 | 輸出阻抗 |
| 200毫伏 | 100 伏 | — | 25 微 VRMS | ± 0.5μV | 450Ω |
| 2V | 1微伏 | 25 毫安 | 80μVRMS | ± 1μV ± 4ppm/sett | < 1mΩ |
| 20V | 10μV | 25 毫安 | 130μVRMS | ± 10μV ± 4ppm/sett | < 5mΩ |
| 120V 電壓 | 100μV | 25 毫安 | 500μVRMS | ± 100μV | < 50mΩ |
| 1200伏 | 1毫伏 | 25 毫安 | 800 微微秒 | ± 1mV | < 500mΩ |
一般規格
預熱時間 15 秒至 15 ppm/30 分鐘以內達到額定規格
權力
電源要求 115VAC/230VAC ±10%，45 至 60Hz，80VA
溫度
工作溫度范圍 0°C 至 50°C
存儲溫度范圍 -30°C 至 70°C
濕度 最大 70% RH @ 40°C（非冷凝）
物理規格
寬度|深度 |高度 17 英寸 / 43 厘米 |17 英寸 / 43 厘米 |3.5 英寸 / 9 厘米
重量 24 磅 / 11 公斤凈重;
衰減創新
數字衰減器是實現長期穩定性、可靠性和接口性的關鍵。因為晶體控制的衰減器是數字的，所以它不會像傳統的 Kelvin Varley 分頻器方法那樣漂移。此外，開關接觸電阻不再成為維護難題，因為它已從精度確定電路中移除。
提供超低噪聲 2701LC 版本
對于模數轉換器測試等應用，非常需要低噪聲輸出，選件“LNF”為 Valhalla 2701C 提供了這種增強功能。刪除千伏放大器可顯著提高低噪聲性能。此外，通過用最大輸出為 40VDC 的環形變壓器級代替，在保持低電平安全輸出的同時實現了顯著的降噪。
0.1 微伏至 1.2KV 直接輸出 – 標準
2701C 具有內置千伏放大器，可提供高達 1200.000 伏的電壓，并具有完整的 25mA 驅動電流能力。2701C 在所有量程上還具有短路防損壞功能，并具有 200mV 分頻輸出范圍和 100 納伏分辨率。
系統能力
2701C 專為系統可靠性而設計，為系統安裝提供了無與倫比的用戶便利性。首先，所有輸出激勵都可以從前面板和后面板上的兩個端子獲得，因此一旦插入，就無需摸索才能使用單獨的分壓器或高壓連接器。此外，如果需要遠程感應，只需按一下按鈕即可啟用 4 線輸出模式?？蛇x的微處理器控制的 GPIB IEEE-488 對講/偵聽接口“TL-3”非常用戶友好，并提供一個六通道繼電器驅動程序端口，用于 2500EP AC-DC 電流校準器上的遠程范圍選擇。
