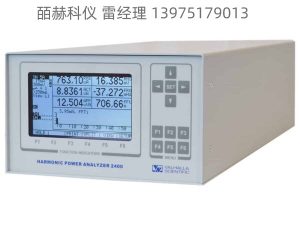

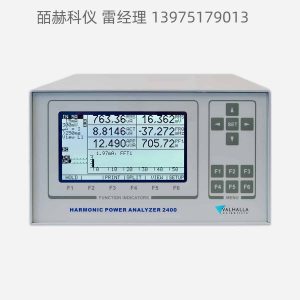

美國Valhalla Scientific頻譜分析儀2400系列寬帶頻譜功率分析儀

任何波形的精確測量 – 功率計、示波器和功率譜分析儀
單相和三相均具有高性能精度：功率計、示波器和功率譜分析儀合二為一。2400功率分析儀測量、計算并顯示關鍵功率變量，以便您可以專注于更高效和可靠的測試。

2400 系列提供同步、精確的電壓和電流測量，同時以最適合您應用的格式監控和顯示您需要的功率參數。

非凡的功能
-分析儀輸入都是電氣隔離的。
-寬帶 DC-300kHz。
-寬輸入范圍 （0.3V – 1000V， 15mA – 40A）。
-出色的共模抑制性能，適用于變頻器驅動系統。
-精度為 0.1%（可提供 0.05% 版本）。
-明亮的 LCD 監視器以清晰易讀的 9 mm 數字顯示多達 10 個測量值。
-三相功率分析儀在屏幕上顯示多達 32 個測量值。

電壓
8 個量程：0.3 V、1 V、3 V、10 V、30 V、100 V、300 V、1000 V
頻率范圍
直流，0.1 Hz – 1 MHz
波峰因數
3：1,50% 滿量程 （fs） 時
輸入阻抗: 1 歐姆
共模 50 赫茲/100 赫茲 160 分貝/100 分貝
標準精度 23°C;rms，平均值，修正平均值;0.3V（典型值） 提高準確性
±（0.05 % 讀數 + 0.07 % 范圍）
1 Hz-1 kHz ±（讀數的 0.1 % +0.1 % 范圍）
直流，1 kHz-10 kHz ±（0.2 % 讀數 +0.2 % 范圍）
10 kHz-100 kHz ±（0.3 %/ 范圍 + 0.04 % /kHz 讀數）
100 kHz-300 kHz ±（0.3 %/ 范圍 + 0.04 % /kHz 讀數），典型值
電流
13 個量程：1.5 mA、5 mA、15 mA、50 mA、150 mA、500 mA、1.5 A、5 A;1、3、10、30、100 安培 最大 1 A、5 A、30 A，或
頻率范圍 直流，0.1 Hz-300 kHz / 1 MHz
波峰因數 3：1,50% 滿量程 （fs） 時
共模 50 赫茲/100 赫茲 160 分貝/120 分貝
標準精度 23°C;1 A-， 5 A-， 分流輸入 30 A 輸入 最低范圍 1.5 mA、15 mA、
1 Hz-1 kHz ±（0.1 % 讀數 + 0.1 % 讀數） ±（0.1 % 讀數 + 0.1 % 讀數）直流，1 kHz-10 kHz ±（0.2 % 讀數 + 0.2 % 讀數） ±（0.7 % 讀數 + 0.2 % 讀數）10 kHz-100 kHz ±（0.3 % 范圍 + 0.04 %/kHz 讀數） ±（0.3 % 讀數 + 0.5 %/kHz 讀數），典型值100 kHz-300 kHz ±（0.3 % 范圍 + 0.04 %/kHz 讀數），典型值 1 A：典型值。
提高精度 1Hz-400 Hz
±（0.05 % 讀數 + 0.07 % 范圍）
權力
104 個范圍對應于產品 V x A。
頻率范圍-直流，0.1 Hz-300 kHz
45 赫茲-65 赫茲 PF= 0 至 ±0.1 PF= 0 至 ±1 PF= 0 至 ±1 PF=1
1 赫茲-1 赫茲
直流，1 kHz-10 kHz 10 kHz-100 kHz（0.1 % 讀數 + 0.01 % 范圍）
添加電流和電壓的精度百分比數字，
+0.04 %/kHz 功率因數
頻率
0.1 Hz-400 kHz，V 觸發;精度 ±0.1 %。
