4300C Programmable Micro-Ohmmeter
4300C可編程微歐姆表
4300C是處理與電機、變壓器、保險絲、連接器、斷路器、粘合/焊接電阻和許多其他應用相關的超低電阻測試要求的完美儀器。4300C數字微歐姆表測量各種低電阻器件，阻值范圍從100nΩ到20kΩ。4300C靈活的測量格式提供了六種用戶可選的測試電流范圍(從0.1mA到10A)和三種電壓靈敏度設置(20mV、200mV和2V)。
- 測試電流為10安培
- 高順從電壓
- 溫度補償模式(TCM)
- 測試電流的開/關控制

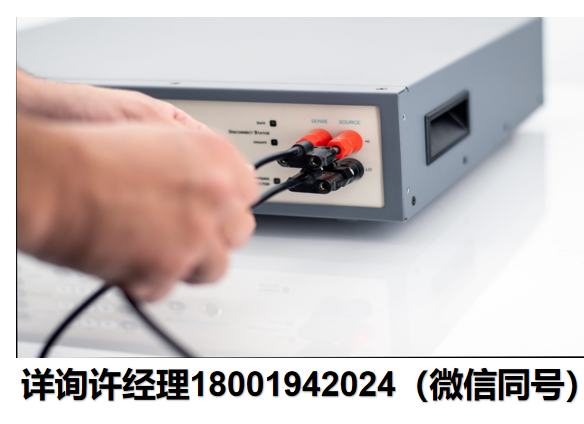

- 四線開爾文
- 測量范圍從2mω到30kΩ
- 3個可選前置放大器范圍
- 6個可選測試電流范圍
- 帶有可調亮度的VFD顯示器
- 高低電阻極限比較儀
4300C可編程微歐姆表測量范圍：
| 范圍 | 測試電壓 | 全尺寸 | 分辨率 | 測試電流1 | 準確(性)2 (%讀數ω) | 溫度系數3 | TCM模式精度4 (%讀數%δT) |
|---|---|---|---|---|---|---|---|
| 2mω | 20mV | 2.0000兆歐 | 100nΩ | 10A | . 06 . 0006米 | 50 ppm/℃ | . 11.0006m |
| 20mΩ | 20mV | 20.000兆歐 | 1 Ω | 1A | 0.04 . 006米 | 50 ppm/℃ | 0.09 . 006m |
| 200mΩ | 20mV | 200.00兆歐 | 10 Ω | 0.1A | 0.04 . 06米 | 50 ppm/℃ | 0.09 . 06m |
| 2Ω | 20mV | 2.0000Ω | 100 Ω | 10mA | .04 .0006 | 50 ppm/℃ | .09 .0006 |
| 20Ω | 20mV | 20.000Ω | 1mω | 1mA | .04 .006 | 50 ppm/℃ | .09 .006 |
| 200Ω | 20mV | 200.00Ω | 10mΩ | 0.1毫安 | .04 .06 | 50 ppm/℃ | .09 .06 |
| 20mΩ | 200毫伏 | 20.000兆歐 | 1 Ω | 10A | 0.06 . 003米 | 50 ppm/℃ | . 11.003m |
| 200mΩ | 200毫伏 | 200.00兆歐 | 10 Ω | 1A | 0.04 . 03米 | 50 ppm/℃ | 0.09 . 03m |
| 2Ω | 200毫伏 | 2.0000Ω | 100 Ω | 0.1A | .04 .0003 | 50 ppm/℃ | .09 .0003 |
| 20Ω | 200毫伏 | 20.000Ω | 1mω | 10mA | .04 .003 | 50 ppm/℃ | .09 .003 |
| 200Ω | 200毫伏 | 200.00Ω | 10mΩ | 1mA | .04 .03 | 50 ppm/℃ | .09 .03 |
| 2kω | 200毫伏 | 2.0000kΩ | 100mΩ | 0.1毫安 | . 04 .0003k | 50 ppm/℃ | . 09 .0003k |
| 200mΩ | 2V | 200.00兆歐 | 10 Ω | 10A | 0.06 . 03米 | 50 ppm/℃ | 0.11 . 03m |
| 2Ω | 2V | 2.0000Ω | 100 Ω | 1A | .04 .0003 | 50 ppm/℃ | .09 .0003 |
| 20Ω | 2V | 20.000Ω | 1mω | 0.1A | .04 .003 | 50 ppm/℃ | .09 .003 |
| 200Ω | 2V | 200.00Ω | 10mΩ | 10mA | .04 .03 | 50 ppm/℃ | .09 .03 |
| 2kω | 2V | 2.0000kΩ | 100mΩ | 1mA | . 04 .0003k | 50 ppm/℃ | . 09 .0003k |
| 20kΩ | 2V | 20.000千歐 | 1Ω | 0.1毫安 | 04 .003k | 50 ppm/℃ | 0.09 . 003k |
4300C可編程微歐姆表規格參數：
一般規格 | |
| 顯示類型: | 5 digit VFD |
| 過載指示: | 閃光燈過載 |
| 轉化率: | 每秒45次讀數 |
| 終端配置: | 四線開爾文 |
| 最大反沖保護: | 500A峰值感應電流 |
| 完成。電壓(正常模式): | 7.5 VDC標稱值@ 10A電阻 |
| 完成。電壓(充電電感模式): | 指示燈亮起時為20 VDC |
| 測試電流極性: | 正(從高到低流動) |
| 開路電壓(測試電流關閉): | < 20mV |
電源 | |
| 電源要求: | 115伏交流電或230伏交流電±10% |
溫度 | |
| 工作溫度。范圍: | 0攝氏度至50攝氏度 |
| 儲存溫度。范圍: | -40攝氏度至85攝氏度 |
| 濕度: | 40°C時最大80%相對濕度(非冷凝) |
物理規格 | |
| 寬度|深度|高度: | 17英寸/43厘米| 11.5英寸/29.5厘米| 4英寸/10厘米 |
| 重量: | 20磅/ 9公斤凈重； |
