電路中最高可達12GHz的高阻抗射頻探頭。任何電路內射頻和微波測試和故障排除的必備工具。

縮短開發周期，加快調試過程。RealProbe適用于通過SMA電纜的任何測量設備：功率計、頻譜/網絡、信號分析儀、頻率計數器等。

特點：

高達12GHz的寬帶平坦高精度響應

集成匹配地面回路

高阻抗，對電路的影響可忽略不計

輸入/輸出直流阻塞電容器

無需斷開相鄰電路

適用于信道化電路內的測試

規格：

頻率范圍：10MHz–12GHz

探測（耦合）系數：標稱25±1 dB。

最大平均輸入（探測）功率：2瓦

最大峰值（探測）功率：25瓦

最大輸入電壓：30V DC

規格是關于50歐姆匹配微帶與側接地和共面?zhèn)鬏斁€。

我們的射頻電纜和校準夾具作為可選配件單獨出售。

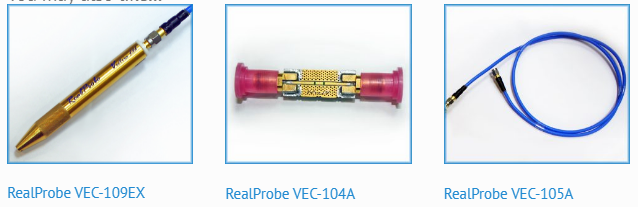

可選配件：

VEC-104A:RealProbe校準夾具，實現最佳功率測量精度。

VEC-105A:1米低損耗射頻電纜，用于精確可靠的絕對高頻測量。

VEC-109EX RealProbe射頻探頭（最高18 GHz）

電路中最高可達18GHz的高阻抗射頻探頭。任何電路內射頻和微波測試和故障排除的必備工具。

縮短開發周期，加快調試過程。RealProbe適用于通過SMA電纜的任何測量設備：功率計、頻譜/網絡、信號分析儀、頻率計數器等。

特點：

寬帶平坦高精度響應，最高可達18GHz

集成匹配地面回路

高阻抗，對電路的影響可忽略不計

輸入/輸出直流阻塞電容器

無需斷開相鄰電路

適用于信道化電路內的測試

規格：

頻率范圍：10MHz–18GHz

探測（耦合）系數：標稱25±1 dB。

最大平均輸入（探測）功率：2瓦

最大峰值（探測）功率：25瓦

最大輸入電壓：30V DC

規格是關于50歐姆匹配微帶與側接地和共面?zhèn)鬏斁€。
