脈沖源測量裝置專為功率和精度打造，具有無與倫比的準確性和可重復性

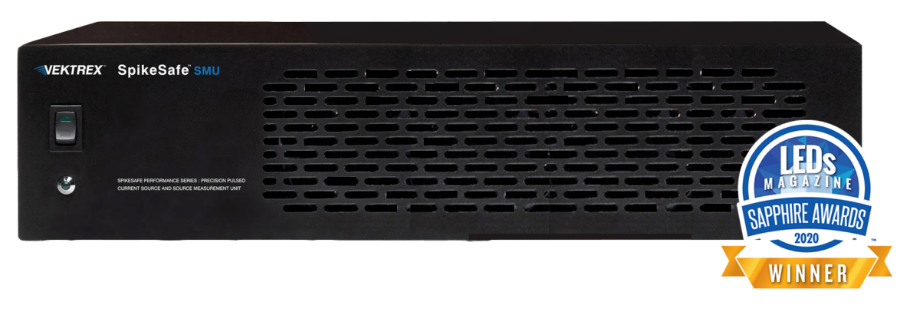

SpikeSafe SMU是一種精密脈沖源測量裝置，可精確提供脈沖電流，同時將電壓數字化。針對精確且可重復的高功率LED和激光測試進行了優化，峰值安全™SMU(源測量單元)電流源提供低微秒上升時間的精確脈沖、低抖動觸發和集成數字化儀，用于更精確和可重復的高功率LED和激光測試。將SpikeSafe源測量裝置與Vektrex配對控制面板軟件應用程序快速方便地清掃和生產IV曲線。

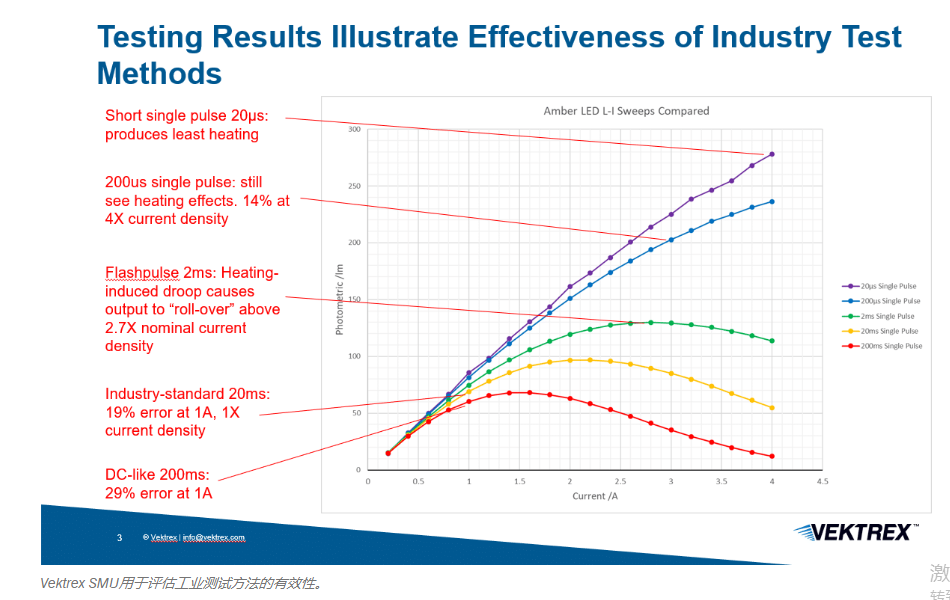

器件結加熱會扭曲測量結果，導致I-I曲線下降和I-V曲線偏移。使用Vektrex的快速脈沖smu，您可以在熱量積聚之前進行測量，從而揭示真實的設備特性。
SpikeSafe SMUs具有測試專用電流輸出模式包括DC和連續或單脈沖模式。最小脈沖寬度低至1us，可降低VCSEL、激光二極管和其他半導體器件的結溫。憑借持續的輸出功率和無占空比限制，SpikeSafe SMUs可以為各種應用供電。
測試你看不到的東西
隨著越來越多的高功率密度LED和激光設備進入市場，傳統源測量單元所能測試的內容與目前的工程和生產測試需求之間存在差距。功率、脈沖和測量能力不足限制了上一代源測量裝置。
SpikeSafe SMU精密脈沖源測量裝置通過提供持續輸出功率從數百秒低至1us的精確脈沖來縮小這一差距。SpikeSafe SMU將LED和激光測試所需的速度和功率與集成的高速數字化測量結合在一起。現在，您可以準確地測試您以前無法測試的內容，并看到您沒有能力看到的內容——具有非凡的可重復性。
引入“瘋狂穩定”的測量
SpikeSafe SMUs為更準確、高效和可重復的測量提供所需的電源。

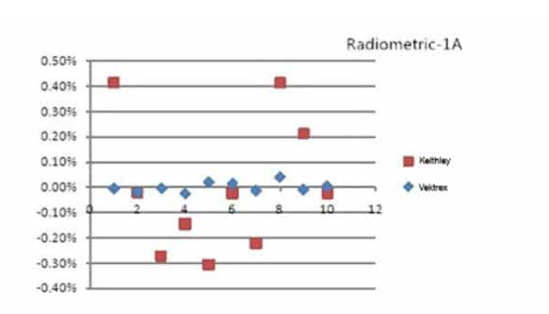

SpikeSafe SMU具有亞微秒至低微秒的上升/下降時間、可編程負載調諧和動態脈沖寬度校正功能。總的來說，這意味著被測器件受熱較少，受熱更均勻。其結果是無與倫比的測量穩定性——測量結果被一位beta站點評估者描述為“非常穩定”。
有了測量穩定性，不需要多次測量和平均，從而加快測試速度。憑借測量穩定性，消除了假陽性和假陰性，提高了產量并降低了測試成本。

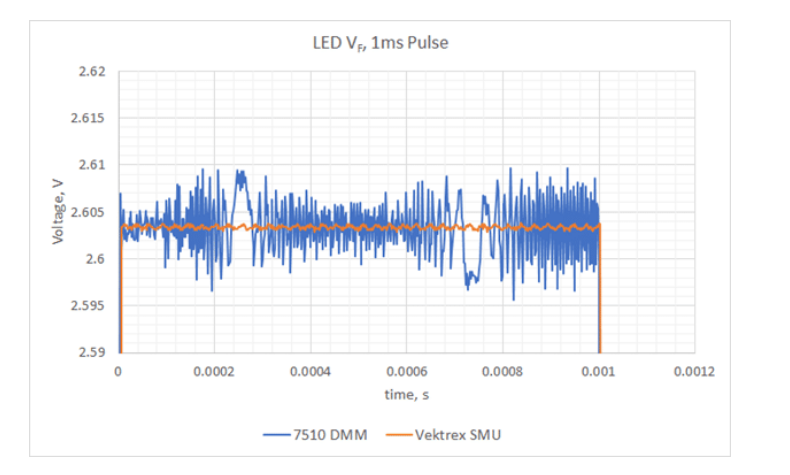

真差分數字化儀
Vektrex的SMU使用先進的真差分數字化技術來產生測量標準所要求的時間校準測量。其他測量技術中存在的共模噪聲大大降低。這意味著SMU能夠測量微小的VF變化，例如高壓LED的200uV偏移。
SMU數字化儀連續采樣，提供單個或多個測量值，然后進行boxcar平均。這種方法不需要外部信號處理來獲得平均測量值。
高功率精密源測量裝置
SpikeSafe SMUs具有連續功率轉換(CPC)功能。CPC以數字方式將可用的交流或DC電源傳輸到SMU的脈沖電路。由于傳輸是連續的，SMU沒有脈沖寬度限制。半寬型號可提供600瓦的連續輸出功率，全寬型號可提供高達6400瓦的功率。這種能力，加上SMU的快速脈沖能力，意味著SpikeSafe源測量單元能夠靈活地支持現在和未來設備的DC、連續脈沖和單脈沖電流測試。
這種高電流型號可用于10A, 20A, 40A 和60A.
使用力覺選擇器開關輕松升級您的系統
SpikeSafe SMU力覺選擇器開關提供集成的連接/斷開和A/B開關功能。對于高速生產環境至關重要的是，連接/斷開功能是一個真正的隔離開關，可以快速斷開測試設備的電源，從而消除控制步驟，加快測試速度。
A/B開關功能允許二次儀表共享負載接線，并允許接入和斷開。許多測試環境包括特殊儀器，以支持極低電流測量和反向電壓測量。這些測量雖然重要，但只占總測量的最小百分比。目前有如此多的專用儀器可用，A/B開關功能簡化了使用，簡化了系統升級，其中更高的電流、更快的脈沖和更好的測量非常重要。
帶A/B開關的SpikeSafe SMU可輕松集成到現有系統硬件中。集成SpikeSafe SMU需要最少的軟件投資，允許保留現有的軟件應用程序和流程。
你需要什么電流？
| 小電流 | 中等電流 | 中高電流 | 高強度電流 |
|---|---|---|---|
| 500毫安 | 4A | 10A | 40A |
| 5A | 20A | 60A |

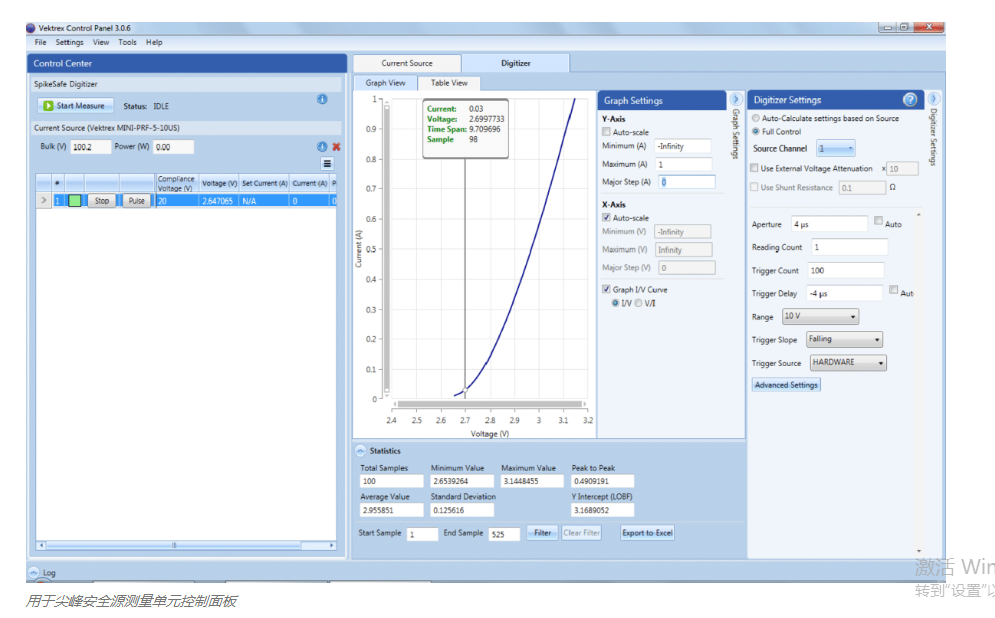

易于使用的控制面板軟件應用程序
Vektrex易于使用控制面板應用程序提供對SMU以及外部源測量裝置、高速取樣電壓表和光譜儀的交鑰匙控制。控制面板的直觀測試工具和圖形顯示支持常見的光電測試，如LI掃描、斜率效率測試和結溫測量。
可用驅動因素和示例
SpikeSafe SMU使用標準的SCPI命令協議。Vektrex提供了文檔和工具，可以輕松地將SMU集成到測試系統中。
示例包含Vektrex SpikeSafe的所有模式和核心功能。此外，還有一些常見測量應用的例子，如I-V掃描、結溫測量和其它測量。
