UV LED測量需要一個為LED供電的電源和一個光學測量設備(光電二極管、光譜儀等)。)來測量光線。Vektrex生產各種精密脈沖源/測量單元(smu ),可用于為測量用UV LEDs供電。

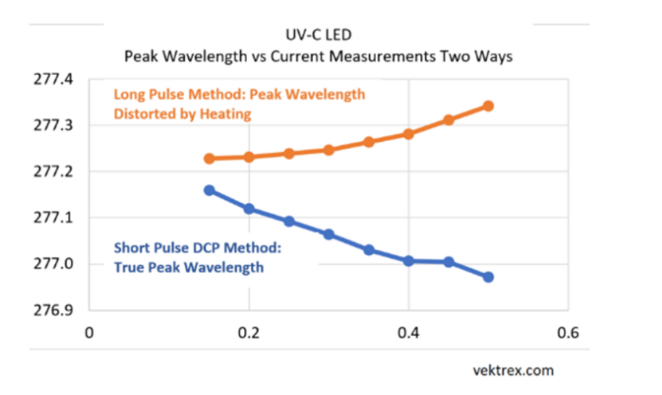

Vektrex SMUs產生微秒級的短電流脈沖。短脈沖減少了測量過程中LED的發熱，從而產生更精確的測量結果。例如，下圖顯示了UV-C LED的峰值波長如何隨電流變化。如果用類似DC的長脈沖來測量這個LED，峰值波長似乎隨著電流而增加。但是從短脈沖測試來看，實際的特征是下降的趨勢。

UV-LED測量的SMU關鍵特性

• 快速脈沖有助于更好的測量(建議10微秒)
• 針對DCP測量進行了優化，減少了后處理數學
• 與您最喜歡的測光設備配對的組件
• 作為完整的UV-LED測量系統提供

如何為紫外發光二極管供電進行測量
Vektrex脈沖SMUs滿足使用短脈沖測試UV-A、UV-B和UV-C led的要求。事實上，Vektrex SMU在研究中得到了廣泛的應用，這導致了ANSI/IES UV-LED測量標準LM-92-22的發展。LM-92-22規定了10秒和20秒的脈沖，以及一種稱為差分連續脈沖.

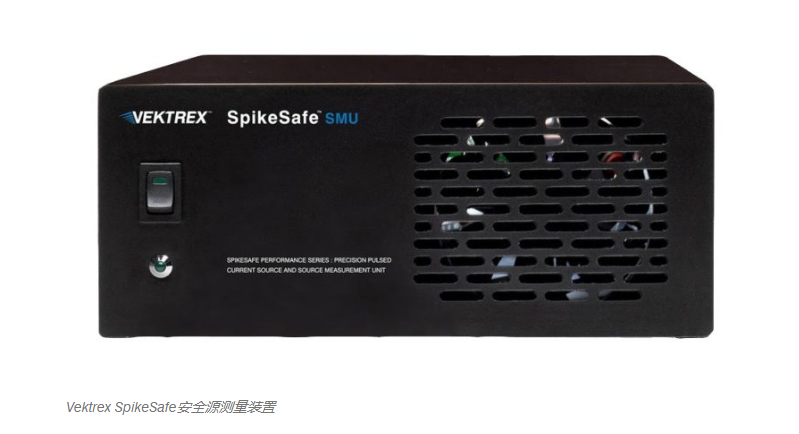

要為您的設備供電，請使用隨附的力/感測電纜連接SpikeSafe SMU。然后使用Vektrex開發的控制面板軟件應用程序來連接、配置和控制SMU。定義脈沖電流模式、脈沖參數和數字化儀設置。LED的正向電壓由SMU的智能數字化儀測量，該數字化儀可自動將測量值與電流脈沖對齊。觸發輸入和觸發輸出信號可用于使電流脈沖與外部儀器同步以捕捉光線。目視驗證您的UV-LED測量。

Vektrex提供python例程來加速您的定制軟件開發。

UV-LED測量系統

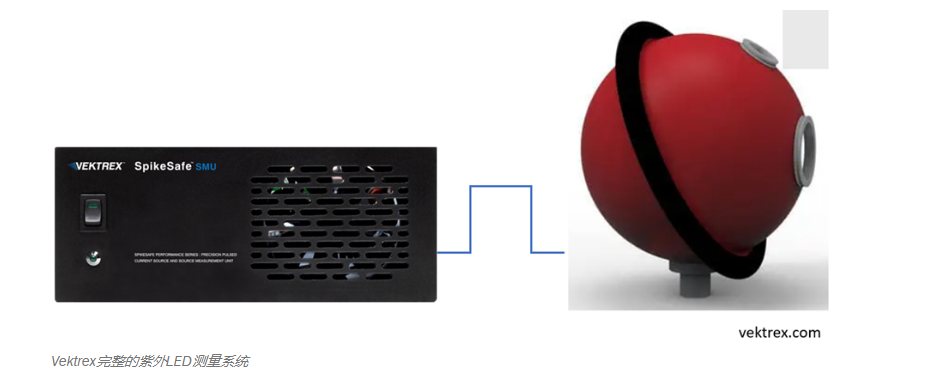

如果您需要的不僅僅是一個電源，Vektrex可以提供一個完整的UV-LED測量系統，包括PTFE球體、光譜輻射計、SMU、軟件、電纜和支持UV-C測量所需的附件。

Vektrex SMU使我們與眾不同的特性
從1 s到DC的干凈、低抖動脈沖
真差分數字化儀自動將測量值與脈沖對齊
10V以上的電壓–高達180V
電流高達60A
低或高占空比操作，0-100%
高平均輸出功率，> 500W
短脈沖LED測量研究
要了解更多短脈沖測試背后的科學知識，這里有一些有用的參考資料:

短脈沖有助于更好的測量:Jeff Hulett撰寫的這篇文章解釋了為什么短脈沖將實現更精確的光學測量。
簡化短脈沖測試實施:Jeff Hulett在《led》雜志上發表文章，解釋了一種新的短脈沖測試方法如何在led的電光測量中使用先進的光譜儀和源/測量儀器功能。
使用快速精確脈沖SMU表征LED壓降:LED產品通常采用增加器件發熱的方法來表征。這些使用DC電流、長脈沖或階梯掃描的過時方法會導致溫度下降。
紫外發光二極管晶閘管效應晶閘管效應是不成熟LED產品的一個已知缺點。查看成熟和不成熟設備的UV-LED測量差異。
標準化的UV-LED測量
實施UV-LED短脈沖測試的最佳方法記錄在ANSI/IES LM-92中。LM-92的方法解釋了如何使用DCP之類的技術來克服紫外線部件帶來的熱、光和電方面的挑戰。標準化測量確保您的測量結果與其他實驗室的測量結果一致。他們還提供了權威的證據證明你的產品將提供廣告的力量，提供有效的殺菌消毒。

要了解有關標準化UV-LED測量的更多信息，請參考:

GUV輻射源的光學計量和文件標準:閱讀《紫外線解決方案》雜志上由杰夫·胡萊特、卡梅隆·米勒()和宗()撰寫的文章全文。

IUVA NIST和Vektrex合作生產LM-92紫外LED測試標準:Jeff Hulett、Cameron Miller和Troy Cowan詳細介紹了跨組織參與UV標準制定的重要性，以及這些努力將如何進一步推動GUV設備的市場滲透和性能。
LM-80-21版本改進了測試方法:LM-80-21改進了可見光LED設備的測試方法，并解決了新型設備的適用性問題，包括紫外LED、激光二極管和燈絲LED
發光二極管和激光二極管精確光學測量的平均微分連續脈沖法:關于led和激光二極管精確光學測量方法的NIST出版物。
紫外測量需要考慮的因素:led雜志網絡研討會，介紹Intertek和Vektrex。
DCP測量的實際實施和應用:新的差分連續脈沖(DCP)測量方法是一種強大的工具，可以加速和簡化具有挑戰性的LED和激光光學測量。
