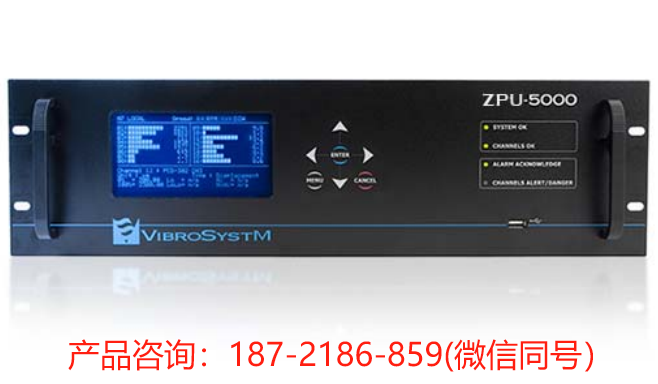

加拿大VIBROSYSTM ZPUTM-5000多通道處理儀器與監控保護單元

應用
ZOOM? 處理單元（ZPUTM-5000）用于對大型旋轉機械進行全面的在線監控、實時分析、保護、報警管理和趨勢分析，適用于以下設備：

• 汽輪發電機
• 水輪發電機
• 大型電動機

描述
ZOOM? 處理單元（ZPUTM-5000）同時監測大型旋轉機械的多個參數。它在自動和測試模式下執行各種測量，處理數據，檢查報警條件，并將數據傳輸到ZOOM控制器，通過ZOOM軟件快速有效地進行機器狀態的數據解讀。
ZPU-5000能夠通過同步每個轉子極的旋轉來采集所有參數數據，適用于凸極型機器，也可以為非凸極型機器使用外部采集觸發器。它能夠跟蹤最多16個高速輸入（包括壓力、位移、振動等），從靜止狀態到過速狀態，適用于所研究的機器。通過互聯更多的ZPU單元，可以擴展監控范圍和能力。

主要特點

• 最多16個高速輸入
  • 接受：4-20mA、0-5V、0-10V、±5V、±10V、-2/-18V
  • 兼容ICP?傳輸模式
  • 采樣率：每通道10,000樣本/秒
• 最多64個模擬輸出
  • 32個處理的原始輸出（每個模擬輸入兩個）
    • 電壓和電流
  • 32個趨勢輸出（每個模擬輸入兩個）
    • 電壓和電流
  • 注：趨勢輸出也可以用來輸出合并值（如Smax, ?Smax）
• 連續獨立的報警監控
  • 每個輸入有四個可配置的報警閾值（包括外部繼電器驅動器）。
  • 其他報警：
    • 系統正常（外部繼電器驅動器）
    • 通道正常（外部繼電器驅動器）
• 執行同步測量
  • 從靜止到過速的機器參數同步測量，支持自動和測試模式（包括簽名、極性、采樣、趨勢和報警測量）

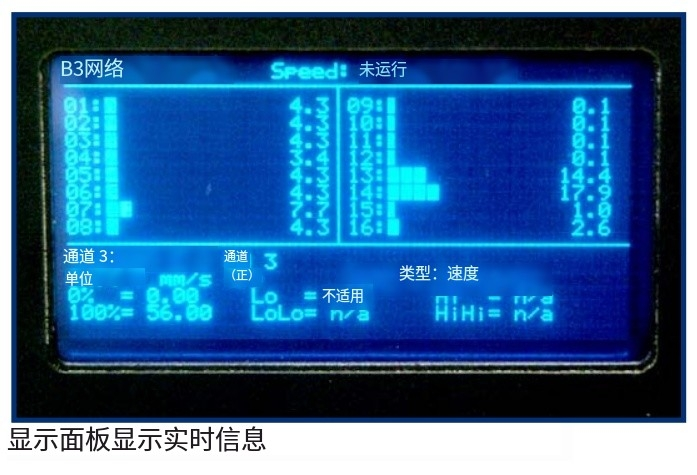

• 真空熒光顯示（VFD）
  • 提供直觀的數據顯示
• 3U高度，19英寸機架安裝外殼
• 通信接口
  • 1個通信端口，方便連接VibroSystM ThermaWatch? 定子和Modbus產品
  • 1個以太網端口 10/100 Base T
  • 2個USB端口
