加拿大VibroSystM Inc- MFM™-100 磁通測量鏈 磁通量傳感器 MFC-100 信號調節器

MFM™-100

磁通測量鏈? 磁通量傳感器

MFM磁通量測量系統監控磁場密度，并檢測導致機器振動、過熱以及轉子和定子應力過大的不平衡。無需拆除轉子或磁極即可安裝傳感器。

一般規格

MFP-100傳感器

操作

  • 輸出 磁通到電壓
  • 互換性 < 1% F.S.R.
  • 短路保護 內置

連接

  • 整體電纜
    • 類型 無屏蔽雙絞線
    • 連接器 母插頭

環境

  • 溫度范圍
    • 工作 0 至 125°C [32 至 257°F]

物理特性

  • 傳感器材料 玻璃增強環氧樹脂和半導電材料
  • 整體電纜長度 50 cm [19.7 英寸]
  • 外護套材料 輻照交聯聚烯烴
  • 直徑 3 mm [118 密耳]

延長電纜

連接

  • 類型 屏蔽雙軸電纜
  • 連接器

物理特性

  • 可用長度 10米和20米 [33英尺和66英尺]
  • 外護套材料 FEP
  • 直徑 5 mm [197 密耳]

環境

  • 溫度范圍
    • 工作 0 至 125°C [32 至 257°F]

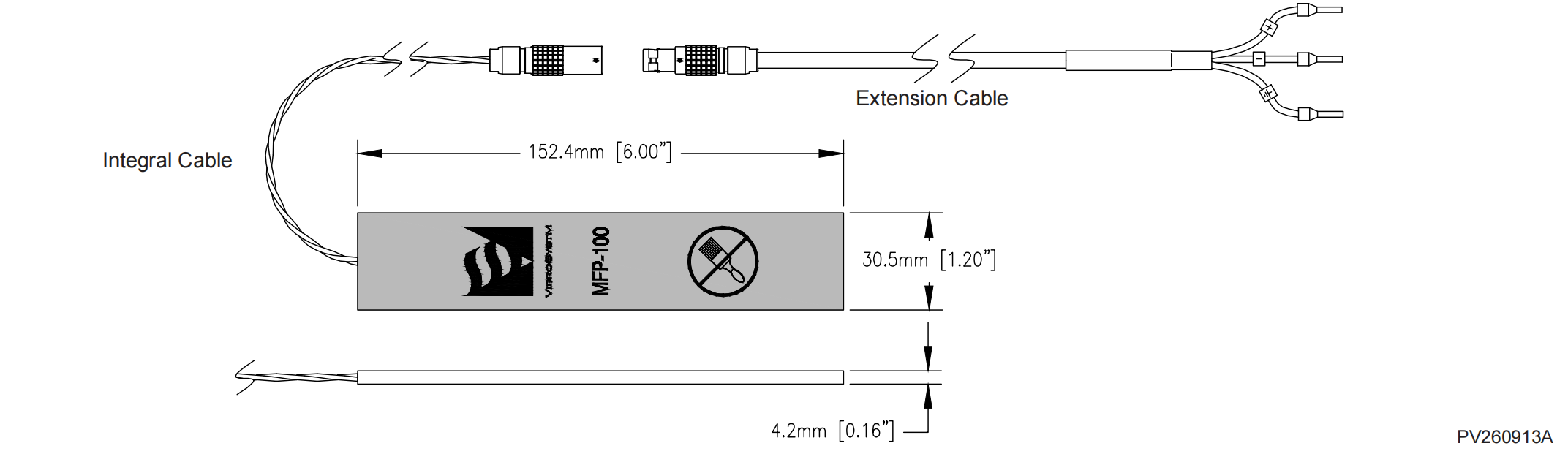

MFP-100?尺寸

MFC-100 Signal Conditioner

MFC-100 信號調節器

操作 ? 輸入 MFP-100 傳感器 ? 磁通密度輸出范圍：±2 特斯拉 ? 工作頻率：2 至 60 Hz（無衰減） ? 輸出

  • 原始磁通密度：±5 V
  • 最大磁通密度：4 至 20 mA（每極） ? 靈敏度
  • 原始磁通密度：2.5 V/特斯拉
  • 最大磁通密度：8 mA/特斯拉 ? 精度：±1% 滿量程 ? 線性度：±0.5% 滿量程 ? 重復性：±0.05% 滿量程 ? 最小檢測閾值：0.03 特斯拉 ? 溫度漂移：< 500 ppm/°C

電源要求 ? 電壓：24 Vdc ±10% ? 消耗功率：2.4 W

連接 ? 類型：螺絲端子 ? 最大電纜長度

  • 對于電壓輸出：100 米 [328 英尺]
  • 對于電流輸出：300 米 [984 英尺]

環境 ? 溫度范圍

  • 操作：0 至 55°C [32 至 131°F]
  • 存儲（測量鏈）：-25 至 70°C [-13 至 158°F]

物理特性 ? 模塊外殼：ABS ? 安裝類型：35 mm DIN 導軌

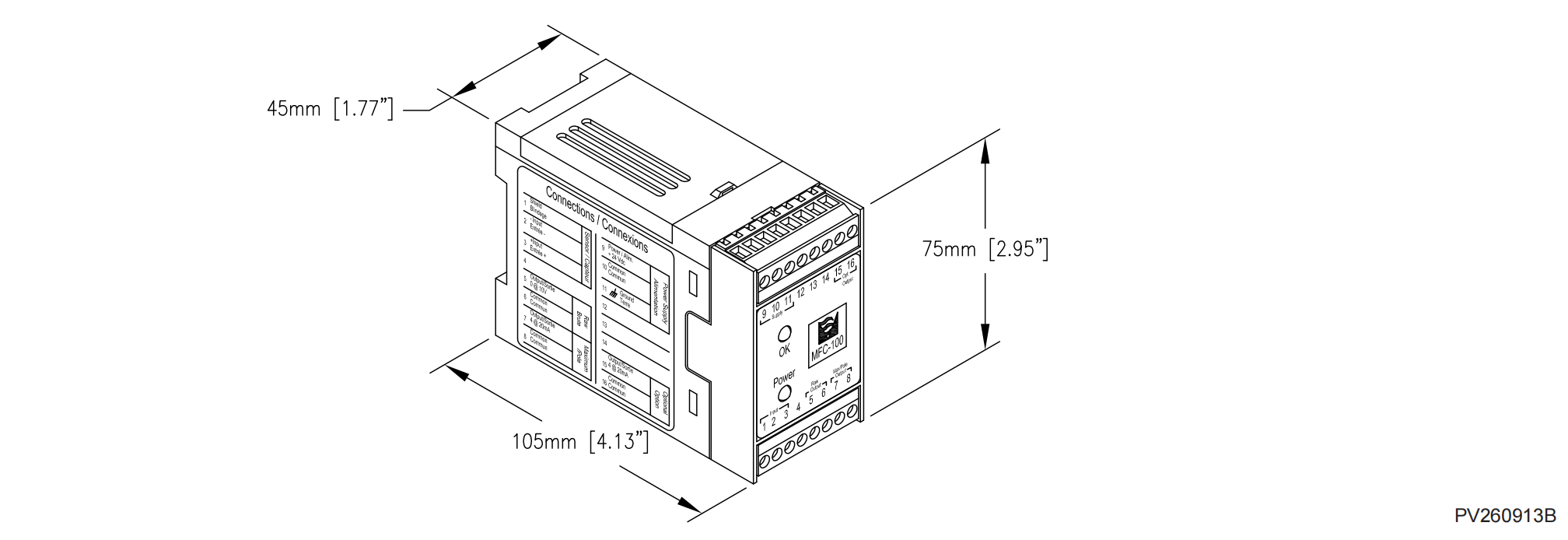

MFC-100?尺寸

產品信息：

VSM-MFP100， MFP-100 Magnetic flux sensor

VSM-MFC100/2T ，MFC-100 Magnetic field signal conditioner (2 Tesla)

VSM-CBL-TWX-MFP-10 ，Cable / Twinax – MFP-100 – AWG 20 / (10 m/32.8 ft)

VSM-CBL-TWX-MFP-20 ，Cable / Twinax – MFP-100 – AWG 20 / (20 m/65.6 ft)
