VM™3.12?

Capacitive Air Gap Measuring Chains

電容空隙測量鏈

VM空氣間隙非接觸式電容傳感器

VM系列傳感器是測量轉子和定子之間距離的非接觸式電容傳感器。它們專門設計用于提供關于機器氣隙的可靠和持續的信息。

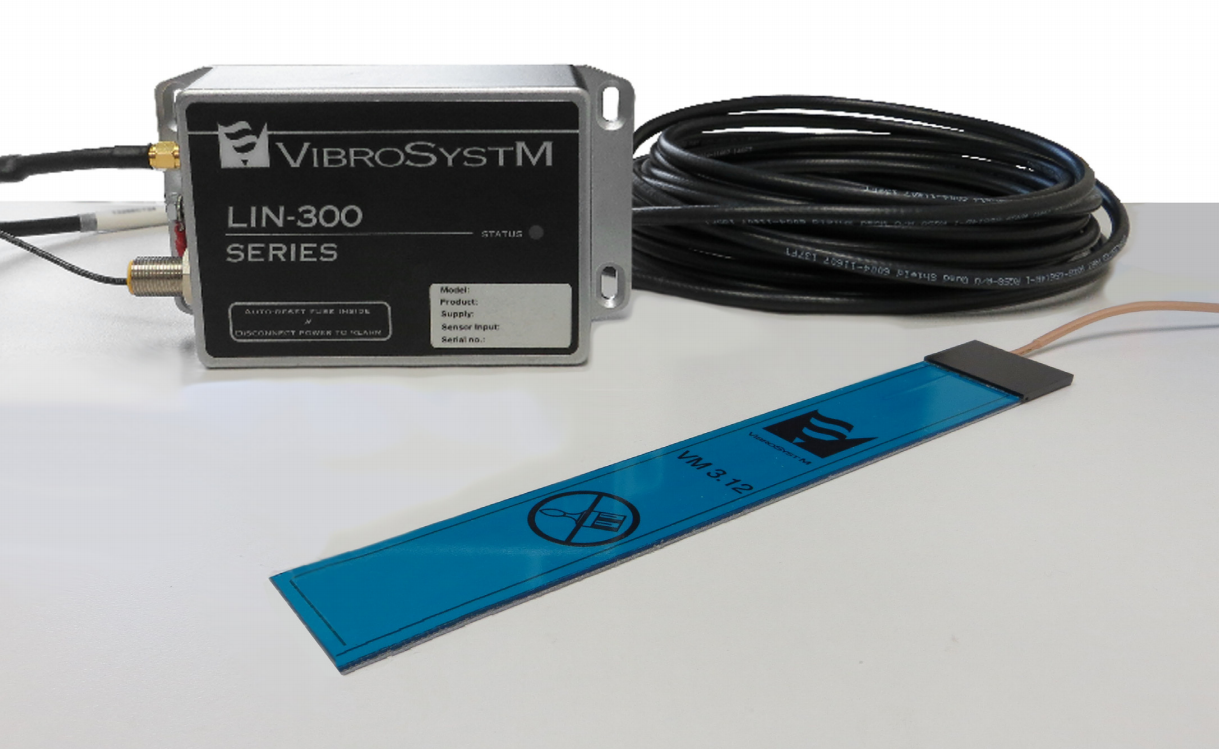

VM3.12 測量鏈用于測量大型旋轉機械中的空氣間隙。VM3.12 電容空隙傳感器采集的原始信號通過三軸延長電纜發送至 LIN™-300 系列調節器，在那里被轉換為線性化的 4 至 20 mA 信號。整個測量鏈通過 M12 連接器和信號電纜連接至數據采集單元。

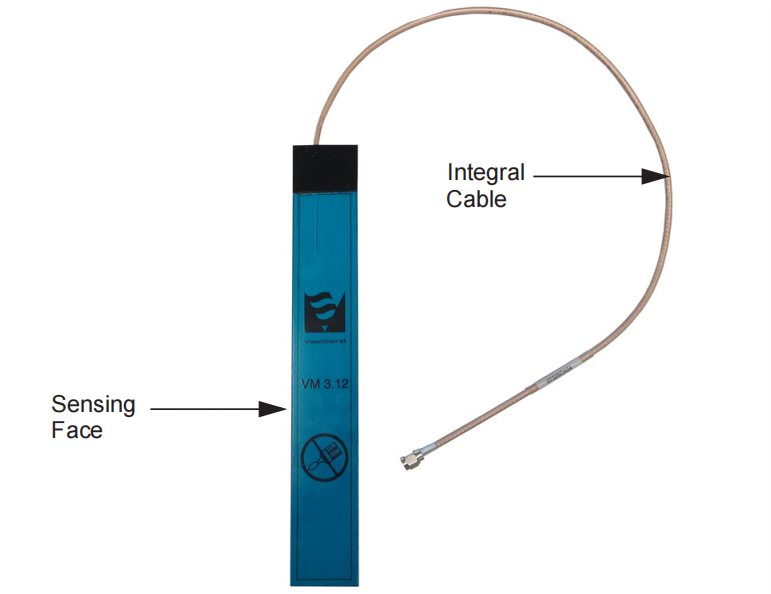

VM3.12?Capacitive Air Gap Sensor

電容空隙傳感器

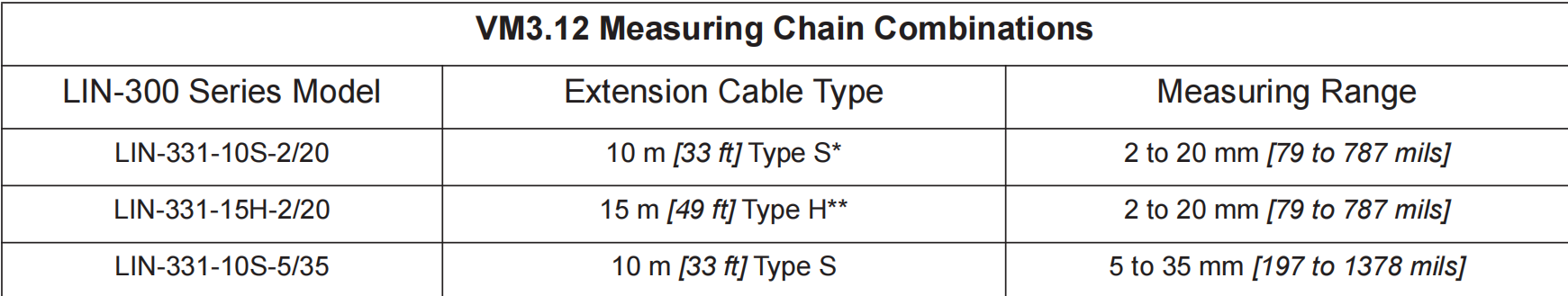

VM3.12 測量鏈組合

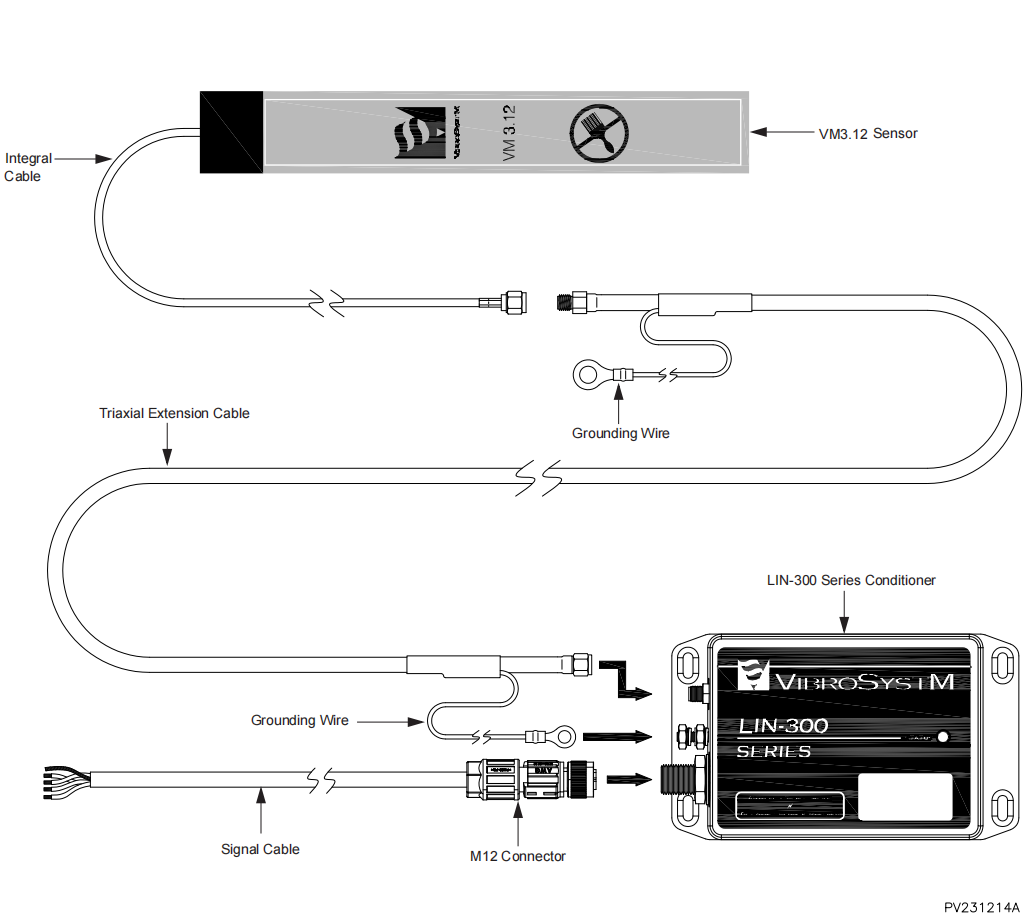

測量鏈和信號電纜布局

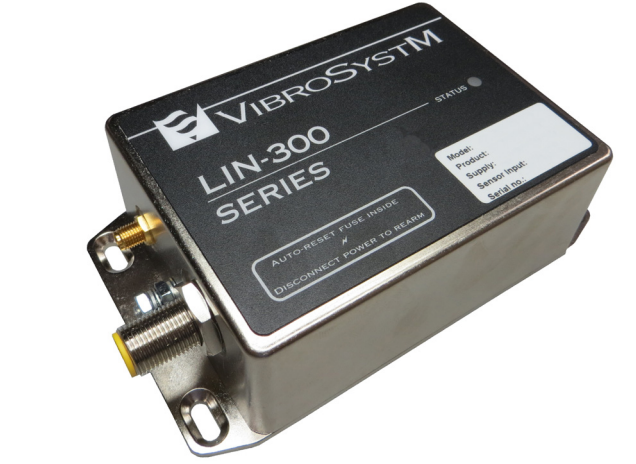

LIN-300 系列調理器

LIN-300 系列調理器是信號調理單元，與匹配的傳感器和延長電纜配對使用時，可提供 4 到 20 mA 的線性化原始輸出信號。
三軸延長電纜通過 SMA 連接器連接到調理器，而電源輸入和信號輸出通過 M12 連接器由信號電纜提供。

LIN-300 Series Conditioner
