美國VITEC 438A電子板裝式振動開關

438A 振動開關，板裝式

全功能、開關可選的振動監測器

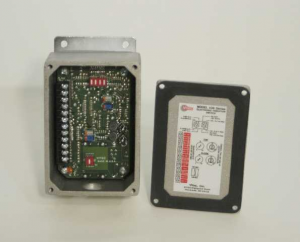

Vitec 438A 電子振動開關是一種經濟實惠的方法，可為旋轉機械提供準確可靠的振動保護。該設備主要面向 OEM 市場設計，但對最終用戶具有同等價值，是一款全功能振動監測器，可直接用螺栓固定在機器上。堅固的鑄鋁外殼包含加速度計傳感元件和使其成為真正的振動監測器所需的硬件。標準功能包括用于本地或遠程計量的報警和跳閘關斷繼電器和信號輸出，以及 NEMA 4 鑄鋁外殼。可選的防爆外殼可以指定用于危險區域。

規格

測量模式

速度

頻率范圍

3 – 1000赫茲

模擬輸出

4 – 20 mA DC，與滿量程范圍成正比

輸入功率

120/220V AC 現場可選或 24V DC（訂貨時請注明）

設定值

2、現場可調0-100%滿量程

繼電器輸出

120/220V 交流單元：固態三端雙向可控硅，最大 10A，最小 50mA
24V 直流單元：固態晶體管，最大 1A

工作溫度

-25 至 160F（-32 至 71C）

外殼

NEMA 4 或防爆（I 類，C 和 D 組;II類，E，F(xiàn)和G組（訂購時請注明）

環境等級

NEMA 4 – 防風雨

重量

NEMA 4：5 磅（2.3 千克）
防爆：7.6 磅（3.4 千克）

安裝

NEMA 4：平面，4“ x 8” （10.2 x 20.3cm）
防爆：平面，4.5“ x 9.25” （11.4 x 23.5cm）

導管入口

3/4 不擴散核武器條約

可選配件

機柜安裝復位開關，P/N 53263-108

NEMA 4X 外殼中的遠程儀表，0-1 英寸/秒，部件號 79986-39A

遠程儀表，NEMA 4X 外殼，0-3 英寸/秒，部件號 79986-39E

現場可調設置

滿量程范圍

0 – 1 英寸/秒或 0 – 3 英寸/秒

報警設定點

0 至 100% 滿量程范圍

跳閘設定值

0 至 100% 滿量程范圍

中繼延時

每個繼電器 0 至 20 秒

中繼狀態

正常斷電（在設定點以下打開）或正常通電（在設定點以下關閉）

繼電器配置

閉鎖或非閉鎖

繼電器抑制

在啟動或
機器維護期間禁止繼電器操作

交流信號輸出

100 mV/g 或 100 mV/in/sec

應用

球磨機、離心機、卷取機、壓縮機、輸送機、冷卻、降壓機、風扇、通用旋轉機械、發電機、磨床、錘式磨粉機、攪拌機、電機、泵、軋機

用戶收益

  • 有助于消除災難性的設備故障
  • 如果您的設備振動水平增加，438A 會通知您，還可以在發生重大損壞之前關閉設備。
  • 允許您提前計劃維修
  • 趨勢振動水平使您能夠檢測振動的變化，從而允許您安排與正常維護計劃一致的維修。
  • 與預測性維護計劃兼容
  • 438A 與大多數數據采集器、分析儀和在線分析系統兼容。通過分析振動特征，您可以找到高振動的具體原因，例如不平衡、不對中和彎曲的軸以及有故障的皮帶、軸承和齒輪。
  • 消除誤報
  • 438A 取代了機械振動開關，這些振動開關在機器啟動時或外部源發生瞬態振動時可能會發出誤報或跳閘。
  • 438A 設計用于現場配置，以適應各種應用。訂購 438A 時，您只需指定外殼類型和所需的電源輸入。

特征

  • 雙振動水平設定點
  • 提供報警和關斷（“跳閘”）觸點閉合，當達到或超過指定的振動水平時激活。
  • 模擬輸出
  • 438A 具有與滿量程范圍成正比的 4-20 mA DC 模擬輸出，通常連接到 PLC、DCS 或圖表記錄器。
  • 交流信號輸出
  • 交流信號輸出是標準配置，可現場選擇 100 mV/g 或 100 mV/in/sec。此輸出位于接線端子上，用于連接客戶提供的遠程連接器。
  • 延時和抑制功能
  • 每個繼電器都有可調的延時，范圍從 0 到 20 秒。還包括一個抑制功能，可用于在啟動瞬態或機器維護期間禁用繼電器操作。
  • 多種配置
  • 438A 有三種不同的外殼類型：NEMA 4、NEMA 4X 或防爆。它還提供交流（可選 120/220）或直流（24V）輸入電源。
