438R Vibration Switches With Remote Transducer
帶遠程傳感器的438R振動開關
監控1000英尺外的振動
438R使用安裝在機器上的速度或加速度傳感器監控旋轉設備的振動水平，該傳感器距離438R電子設備外殼最遠1000英尺。438R非常適合電子設備容易接近但監控點位于危險或不方便區域的應用，如冷卻塔風機、高架輸送機或遠程泵站。438R還用于監控點為圓形表面的應用中，如軸承座。
交流和DC信號輸出允許與頻譜分析儀、PLC和分布式控制系統等外部設備通信。當檢測到振動水平增加時，警報和跳閘繼電器能夠?qū)δ脑O(shè)備進行早期警告和關閉。外殼可用于潮濕、腐蝕或危險環境，傳感器溫度可達500F/260C。

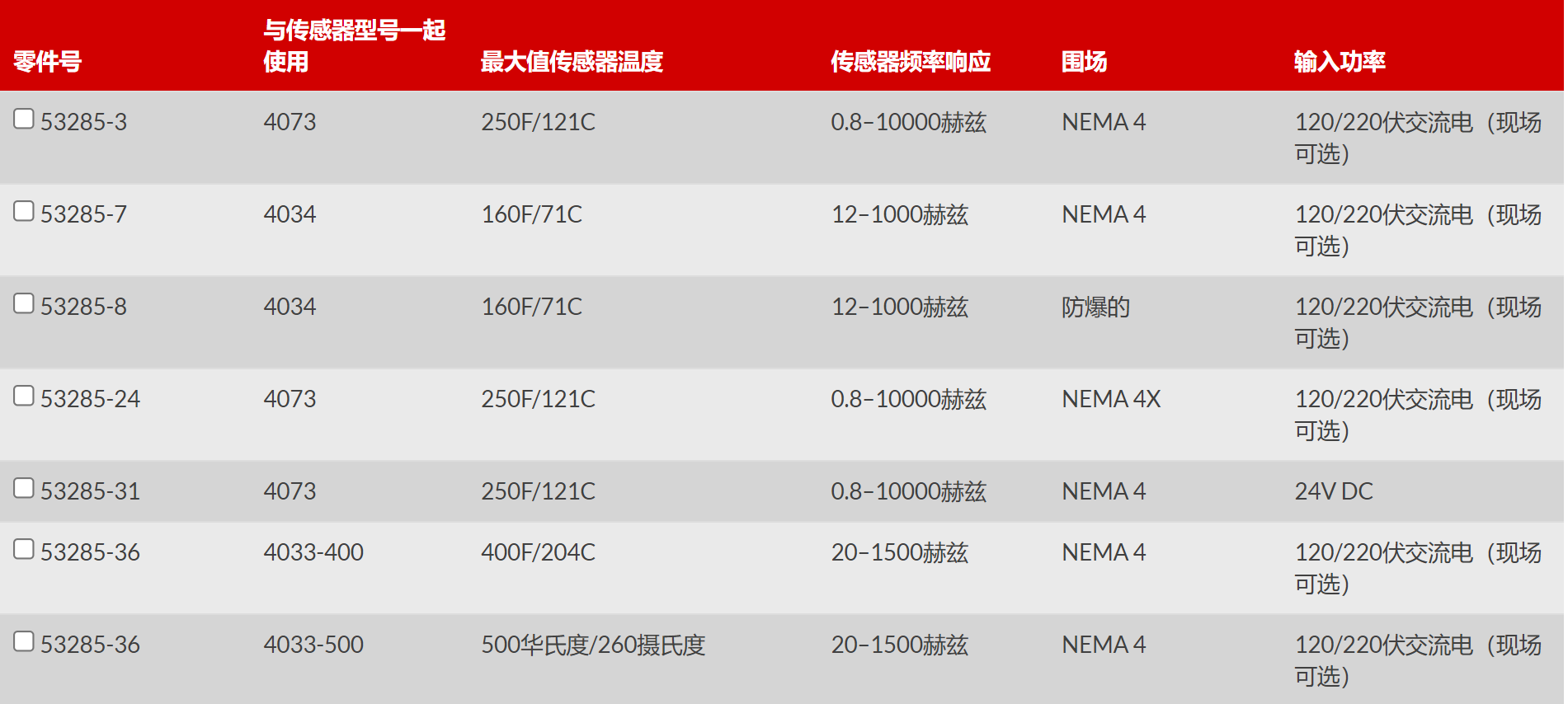

貨號：
53285-3，53285-7，53285-8，53285-24，53285-31，53285-36，53285-36
規范
| 測量模 | 速度 |
| 傳感器型號 | 由安裝點的溫度和所需的頻率響應決定 |
| 模擬輸出（DC） | 4–20毫安 |
| 外殼工作溫度 | -25至+160華氏度（-32至+71攝氏度） |
| 外殼 | NEMA 4級、NEMA 4X級或防爆（I級，C&D組；第二類E組，F(xiàn)&G） |
| 電纜組件長度 | 最高1000英尺。305米 |
現場可調特性
| 功率輸入 | 120或220伏交流電（開關可選） |
| 全刻度范圍 | 0-1英寸/秒或0-3英寸/秒 |
| 警報和跳閘設定值 | 滿量程范圍的0-100% |
| 繼電器狀態 | 正常斷電（高于設定值時關閉）或正常通電（高于設定值時打開） |
| 繼電器配置 | 閉鎖或非閉鎖 |
| 繼電器時間延遲 | 0到20秒，每個繼電器 |
| 交流信號輸出 | 100毫伏/克或100毫伏/英寸/秒 |
