俄羅斯ZETLAB Company 傾角儀 數字測斜儀 ZET 7154

數字測斜儀 ZET 7154

  • 集成主傳感器
  • 測量參數：傾斜角度
  • CAN 2.0
  • 工程結構監測系統元素

數字測斜儀 ZET 7154 的優勢

無需調整

所有設置均存儲在測量模塊的集成存儲器中

測量結果

以數字格式表示

集成主傳感器

計算在主傳感器的即時附近進行

可靠性

在運行期間保持穩定特性和高可靠性

數字測斜儀 ZET 7154 的功能

數字測斜儀 ZET 7154 用于靜態系統的平臺定位控制（2軸模式），容差低于0.1％。低功率電壓和CAN協議使 ZET 7154 數字測斜儀可以集成到幾乎任何工業系統中。”歸零”選項可使傳感器在每個軸上校準為零，從而防止在設定坐標中平臺的關鍵傾斜。

數字測斜儀 ZET 7154 的主要應用領域：

  • 在自動化結構健康監測系統中對承載結構和建筑物的撓度和傾斜進行控制；
  • 位置維護，平臺的校準；
  • 機器人工業；
  • 測量位置和位移參數，在受控對象發生關鍵位移時進行緊急通知；
  • 安防系統；
  • 導航。

數字測斜儀 ZET 7154 的工作原理

數字測斜儀 ZET 7154 是一個帶有集成主傳感器的測量模塊。ZET 7154 數字測斜儀在單軸和雙軸操作模式下均具有高精度。

數字測斜儀輸出數據（測量結果）：

  • 經過校準的加速度值；
  • 精確的傾斜角度值；
  • 內部溫度；
  • 電壓值；
  • 故障和報警信號。

如果測斜儀的兩個測量軸的零值對應其水平位置，則所選的傾斜測量范圍僅適用。

需要使用測斜儀包裝上顯示的測量軸方向確定測斜儀的主要水平位置，并確保通過方位角正確定位測斜儀。

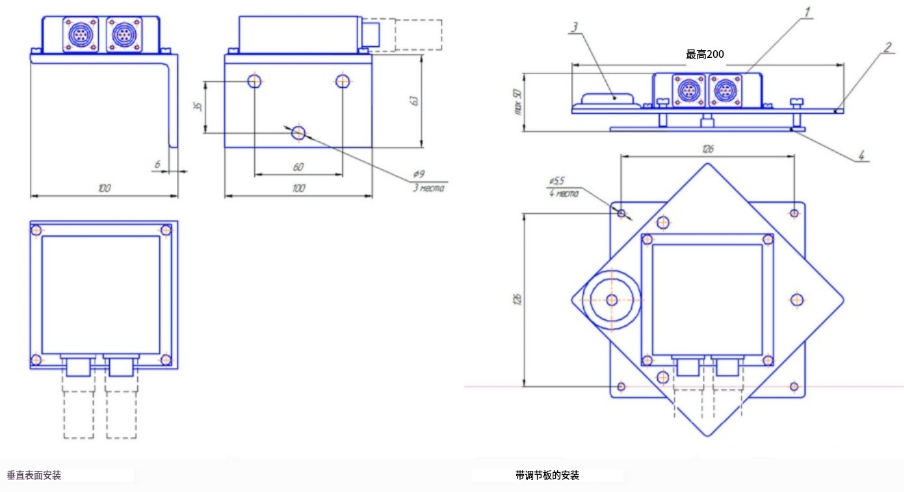

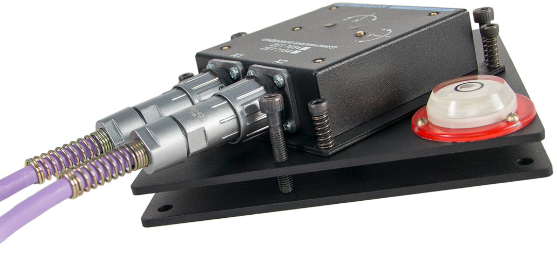

可以通過螺栓或栓塞將測斜儀安裝在安裝表面上（測斜儀底座有4個直徑為4.5毫米的安裝孔）。為了實現測斜儀的方位和水平調整，安裝時需使用調整板。

調整板也有4個直徑為4.5毫米的安裝孔，用于安裝在受控對象表面。

ZET 7154 數字測斜儀也可以通過100×63×6毫米的角鋼安裝在墻上。

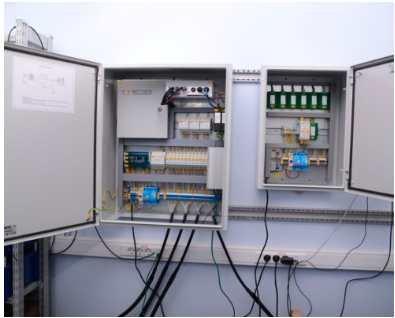

安裝在受控對象表面的傳感器連接到數據采集和處理節點（即與接口和附加模塊的電氣柜相連接）。

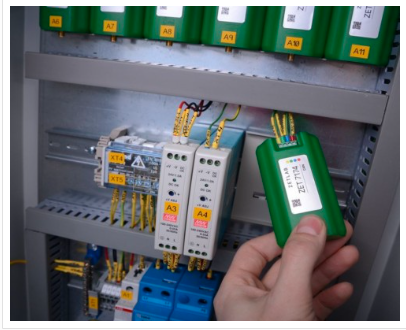

與可用的模擬產品相比，ZETLAB電氣柜具有緊湊的尺寸。 ZETSENSOR 模塊的優點如下： 它們易于安裝和卸載，具有電源指示和數據傳輸選項，大大簡化了現場系統診斷。

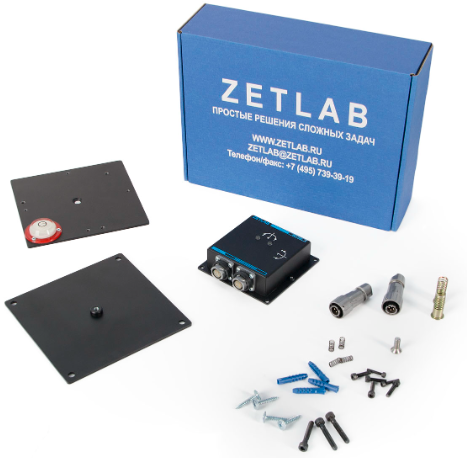

數字測斜儀 ZET 7154 的基本配置

數字測斜儀的基本交付范圍包括：

  • 數字測斜儀 ZET 7154；
  • 用于 ZET 7154 的可調板（2塊 + 安裝硬件）；
  • 用于電纜 FQ14-4TJ-7 的插頭（2個）；
  • 7毫米連接用的彈簧軟管（2個）；
  • 一套操作文檔。
