俄羅斯ZETLAB Company 應變測量數據采集模塊 應變放大器 ZET 052

應變放大器 ZET 052

由ZETLAB公司制造的應變測量數據采集模塊

基于ZET 017-T應變測量數據采集模塊的應變測量系統ZETLAB允許您測量各種參數。

我們的系統具有高度的讀數精度，可以在小型實驗環境和分布在大面積技術過程中的大型技術過程中進行性能分析。自動化的應變測量系統可以測試測量和實驗設備，以及合并數據用于發動機測試、各種組件測試、制造技術過程控制以及許多其他工業應用。

應變放大器 ZET 052 旨在放大和轉換應變片傳感器的輸入信號：

  • 2個輸入通道；
  • 放大比例：1、10、100；
  • 差分輸入；
  • 傳感器供電電壓：2.5V；5V；10V；
  • 初始不平衡補償。

應變放大器ZET 052的描述

測量應變放大器ZET 052是一款2通道直流放大器，具有差分輸出、可調放大倍數和供電電壓。該儀器旨在連接應變片傳感器，放大并將模擬輸出信號傳輸至測量單元。應變片放大器的主要任務是將輸出信號電平從幾毫伏增加到幾伏。在這個特定示例中，我們使用了平衡，即在有限范圍內補償橋式傳感器或傳感器的初始偏移量。除此之外，還使用了校準（也稱為“調校”），即已知的偏移值可以評估測量電路的靈敏度水平。

放大器ZET 052還可用于靜態和動態測量負載、變形、扭矩、溫度和其他物理值。

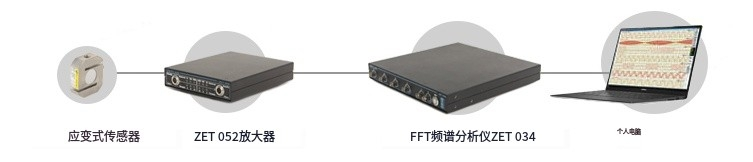

簡單的控制和緊湊的尺寸使得可以將此模塊集成到各種多通道數據采集系統中，而模擬輸出可以連接到FFT頻譜分析儀或ADC模塊。

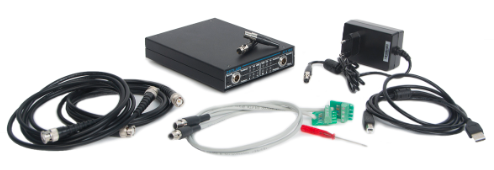

應變放大器ZET 052的基本配置包括：

  • ZET 052應變放大器；
  • 電源模塊 220V →12V；
  • USB電纜；
  • BNC-BNC電纜（長度：0.6米）2根；
  • 端子電纜 – 2根；
  • 插頭 – 2個。
