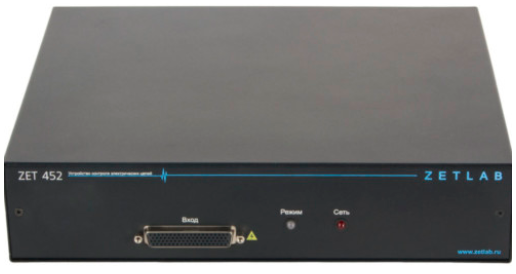

電氣電路控制設備 ZET 452
ZET 452是一種用于電氣電路參數控制的自動化模塊，用于電路阻抗和絕緣電阻的監測，可在自動模式下進行監測。監測根據設定的條件進行，并且可以在操作員的參與和不參與的情況下進行。
與通常用于這些目的的標準測量?jī)x器相比，ZET 452能夠?qū)Ⅱ?yàn)證過程所需的時間縮短超過20倍。
ZET 452 電氣電路控制模塊的優勢:
- 連接靈活：可連接72個受控電路的接點，如果使用7個擴展模塊 ZET 452 MP，則可擴展至576個接點；如果使用7個開關模塊 ZET 454，則可連接2016個受控電路的接點。
- 靈活配置：驗證方案可保存到文件中，方便檢索和重復使用。
- 提高效率：高操作能力可將驗證時間縮短20倍以上。
- 快速檢查：每分鐘可進行多達600次電氣電路電阻控制檢查，以及每分鐘多達60次絕緣電阻測量。
- 操作簡便：只需連接待測設備并啟動控制程序即可。
- 自動化流程：完全自動化的控制程序，包括自動加載所需軟件。
- 設備識別：包含設備識別功能，可排除選擇錯誤控制算法的可能性。
受控電路的兩個接點被用作補償接口。它們進一步通過開關切換器與測量電路連接，與特定的控制算法相對應（電阻測量或絕緣電阻測量）。數字端口用于控制切換器的操作。
前置放大器將信號發送到ADC，后者測量電路的電壓水平。根據測量電壓的特定范圍，信號可以在不放大的情況下發送，或者采用“100”倍放大比發送，這在計算過程中得到考慮。
信號處理器將數據保存到集成存儲器中，以便通過USB控制器進一步傳輸。基于測量值，“電氣電路參數控制”程序計算受控電路的電阻值。
DAC產生2.5V的測試電壓，用于測量電路電阻以及生成具有不同頻率級別的激勵正弦信號（此信號用于電容控制）。
在絕緣電阻測量模式下，使用100V電源電壓生成測試電壓。
第73-78行用于二進制碼的生成。二進制碼也由接點“73”-“77”到接點“78”的連接提供（自動識別接點設備修改的選項）。
5V電源源用于為電氣電路參數控制模塊 ZET 452 的組件提供電源。
電氣電路參數控制模塊 ZET 452 的工作原理：
電氣電路控制模塊 ZET 452 的回放單元的工作原理是基于對集成參考電壓源的自動控制，將參考電壓發送到受控電氣電路的接點。
ZET 452 的測量部分的工作原理是通過使用 ADC 將輸入模擬信號轉換為數字信號。
通過分析受控設備對測試影響的響應來評估其操作能力和特性，隨后將所得結果顯示在顯示器上。測量控制和結果指示是使用軟件程序“電氣電路參數控制”（ZETCableTest）實現的。測量結果以“*.xls”格式的報告保存到存儲設備（硬盤）中。
電氣電路控制模塊 ZET 452 的基本功能包括：
- 電氣測試：對電氣電路進行完整的測試，包括線纜連接、電阻和絕緣電阻測量等。
- 自動化控制系統：可作為自動控制系統的一部分，用于各種測試系統、測量和控制系統。
- 技術流程檢查：用于對技術流程進行全面檢查，確保設備和電路的正常運行。
- 啟動和調試測試：用于設備啟動和調試測試，以驗證其性能和可靠性。
- 科學技術研究：可用于科學技術研究項目中，以對電路和設備進行測試和分析。
電氣電路控制模塊 ZET 452 的基本配置包括：
- 電氣電路控制設備 ZET 452
- 帶 DP-50C 外殼的 DHS-78 M 插頭
- “ZERO” 終端電阻
- 插頭
- 高速 USB 2.0 數據線
- 電源線
- 軟件光盤
- 數據表、操作手冊、用戶手冊
- 存儲和運輸用箱子
