FFT頻譜分析儀ZET 017-U32
- 動態范圍80 dB
- 頻率范圍高達20 kHz
- 32個測量通道
FFT頻譜分析儀ZET 017-U32的優勢包括：
高精度的測量性能和聲音范圍內的信號分析
帶通濾波器符合適用要求
信號生成：正弦波、脈沖、隨機、噪聲（可編程峰度、超額系數）
ICP（IEPE）放大器，用于連接具有集成電子的傳感器
系統中所有通道的并行輪詢（同時分析）
獨立模式下的信號記錄器操作，無需使用個人電腦（可達32 GB）
FFT頻譜分析儀ZET 017-U32的命名：
FFT頻譜分析儀ZET 017-U32能夠并行運行多個用于信號分析和可視化表示的程序。這允許建立各種測試性能、控制系統和技術過程監測系統。多個程序的并行運行允許在非穩態模式下進行測試。
FFT頻譜分析儀用于振動和聲學測量、持續監測、機制診斷、測試設備控制、技術過程參數調整、啟動和投產測試的自動化等。
各種產品版本（實驗室、便攜式、工業、水下等）和幾種可用的接口用于連接到個人電腦，使FFT頻譜分析儀能夠在各種環境條件下的固定、便攜式、獨立、工業、分布式和動態系統中使用。
FFT頻譜分析儀ZET 017-U32的主要功能包括：
- 窄帶頻譜分析
- 交叉譜FFT分析
- 分?jǐn)?shù)八度頻譜分析
- 模態分析和共振搜索
- 噪聲和振動水平的測量
- 混響檢測和噪聲源檢測
- 小波分析，研究語音信號頻譜動態
- 信號、濾波和分析結果的可視化表示
- 生成具有不同形狀的信號
- 信號的錄制和重現
- 自動化的濾波、公式、控制器
- 通過以太網和互聯網進行網絡數據交換

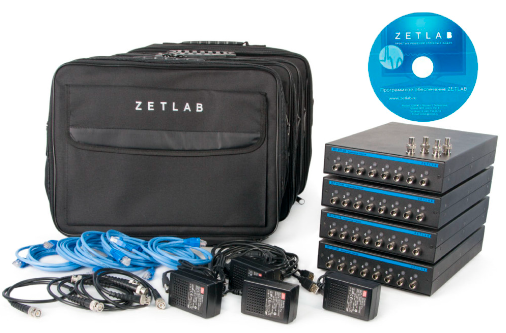

FFT頻譜分析儀ZET 017-U32的基本配置
FFT頻譜分析儀ZET 017-U32的交付范圍包括以下物品：
- 4個模塊ZET 017-U8，通過PTP 1588接口進行同步，
- 4個電源模塊，4條USB 2.0電纜，4條BNC-BNC電纜，4條以太網電纜，
- 4個50歐姆插頭，
- TP-LINK TL-交換機，
- 選項「以太網10/100接口」，
- 選項：ZETLab Studio環境，用于開發虛擬儀器，
- 帶有ZETLAB ANALIZ軟件的光盤，
- 用戶手冊，操作員手冊，
- 4個用于存儲和運輸?shù)南渥印?/li>
FFT頻譜分析儀ZET 017-U32的規格
| TECHNICAL SPECIFICATIONS | |
|---|---|
| ANALOG INPUT (ADC) | |
| Number of analog inputs (voltage and ICP) | 32 |
| ADC resolution | 18 |
| Frequency ranges of the simultaneously analyzed signals | DC…2, DC…20, DC…200, DC…2 000, DC…20?000?Hz |
| Maximal sampling frequency | 400 kHz |
| Antialiasing signals filtration | up to 40 kHz |
| LPF filters are implemented as Butterworth filters 120 dB/oct for the following sampling frequencies: | 50 Hz, 500 Hz, 5 kHz, 50 kHz |
| Filters with frequency correction in compliance with IEC 61672-1:2002 | А, В, С, D for 1-st class precision noise meters |
| Max. input voltage (amplification ratio=1) | ±10 V |
| Programmable amplification ratios | 1, 10, 100 |
| ANALOG OUTPUT (DAC) | |
| Number of analog outputs | 4 |
| Frequency range of the generated sinusoidal signal | 0,03… 20 000 Hz |
| Output resistance | 50 Ohm |
| Max. output current | 20 mA |
| DAC digit number | 16 |
| Max. output voltage value | ±10 V |
| DIGITAL INPUT/OUTPUT | |
| Digital input | 8 bit |
| Digital output | 8 bit |
| Digital input/output logic type | TTL |
| METROLOGICAL SPECIFICATIONS | |
| ANALOG INPUT (ADC) | |
| Dynamic range | 80?dB |
| Channels non-linearity in the pass-band | 0,1 % |
| Cross-channel phase difference | 1° per 10 kHz |
| Intrinsic noise level of the entire pass-band at maximal amplification ratio applied to the input | 1 μV |
| ANALOG OUTPUT (DAC) | |
| Limit of relative admissible error of frequency for the range of 10… 20 000 Hz | ±0,1 % |
| Limit of relative admissible error of frequency for the range of 0,03…10 Hz | ±10 % |
| Limits of admissible error of output DC and AC | ±(0,2 % + 2 mV) |
| Harmonic ratio of the generated sinusoidal signal | 0,1 % |
| OPERATIONAL SPECIFICATIONS | |
| Dimensions | 280 × 160 × 300 mm |
| Weight | 3,2 kg |
| Consumed power of a single module | max. 500 VA |
| Types of supported transducers | ICP (IEPE), DeltaTron, ISOTRON |
| Possibility of synchronization with other FFT Spectrum analyzers | yes |
| Non-volatile memory volume (flash-drive)* | up to 32 Gb |
| Sampling frequency of data recording to the flash-drive by a channel* | 50 kHz |
| Duration of data recording to the flash-drive by all the channels at maximal sampling frequency* | 10,8 hrs |
| Data rate via HighSpeed USB 2.0 | 480 Mbps |
| Data rate via Ethernet | 100 Mbps |
