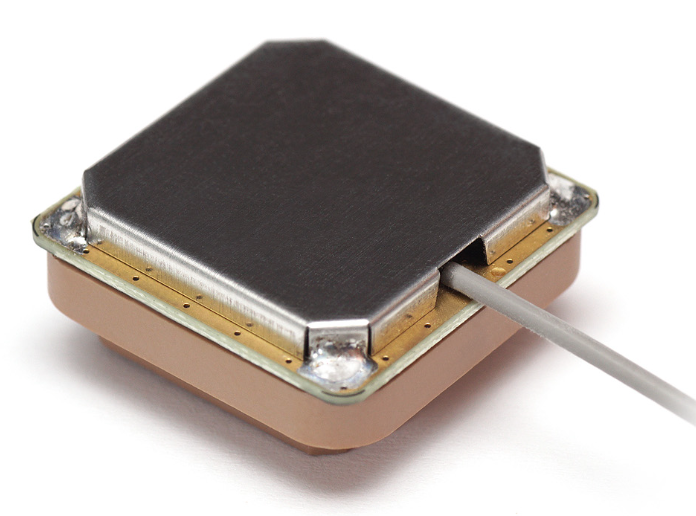

2J Antennas, 單個內部天線,卡入式安裝模塊,2JM3201C5F天線
高精度 GNSS/GPS/SBAS/IRNSS/L1/L2/L5 有源堆疊貼片天線
| 安裝 | 卡入式安裝模塊 |
|---|---|
| 尺寸 （mm） | 25 × 25 × 12 |
| 工作溫度 | -40 °C 至 +85 °C |
天線和電氣規格
GPS/GLONASS/北斗/IRNSS/L1L2L5
| 技術 | GPS/格洛納斯/北斗/QZSS/伽利略/IRNSS/SBAS/L1L2L5 |
|---|---|
| 帶寬 （MHz） | 1176, 1227, 1561-1606 |
| 樂隊 | L5、L2、L1 |
| 頻率 | 1176.45, 1227.6, 1561.098, 1575.42, 1602.00 |
| 標準 | GPS（L5）， 北斗（B2a）， QZSS（L5）， 伽利略（E5a）， IRNSS（L5） / GPS（L2C）， QZSS（L2C） / GPS（L1C）， GLONASS（L1OF）， 北斗（B1）， QZSS（L1C）， 伽利略（E1）， SBAS （L1） |
| 回波損耗 （dB） | ~-11.3， ~-11.1， ~-16.4 |
| 駐波比 | ~2.1：1、~1.8：1、~1.4：1 |
| 無源峰值增益 （dBi） | ~4.2、~3.2、~1.9 |
| 阻抗 （Ohm） | 50 |
| 輻射方向圖 | 半球形 |
| 軸比 （dB） | 最大 3dB |
| 極化 | RHCP （英語） |
| 電壓 （V） | 1.5 – 6 |
| 有源增益 （dB） | 28 @ 3 伏 |
| 噪聲系數 （dB） | 1.6 @ 3V |
| 電流消耗 （mA） | 16 @ 3V |
| 功耗 （mW） | 48 @ 3V |
| 鋸過濾器類型 | 預過濾器 |
| 帶外抑制 （dB） | ~40 |
| ESD 保護 （kV） | 2 |
主要特點
天線描述
最緊湊的設計、卓越的精度高性能多頻段 GNSS 天線，適用于新的全球導航技術
多 GNSS GPS L1/L2/L5 堆疊陶瓷貼片天線的尺寸僅為 25x25x12 毫米，是市場上最緊湊的天線。這款天線專為高精度和自主多頻應用而設計，由于集成了 L1、L2、L5 頻段，可提供可靠性、更大的帶寬和高增益。2JM3201C5F 在 GNSS 上提供并發接收，可滿足 GPS、GLONASS、Galileo、IRNSS 和 SBAS 導航技術的需求。L5 頻段是市場上最先進的 GNSS 信號，為全球用戶提供軍用級 GPS 精度，同時支持使用航位推算過程。通過將 L1、L2 和 L5 的精確點定位 （PPP） 與印度區域導航衛星系統 （IRNSS） 相結合，該天線是需要高精度操作的 GIS 測量的 #1 選擇。
典型應用包括：
- 航空安全
- 安全關鍵系統和運輸
- 自動駕駛汽車
- 農業
- 導航
該天線采用單饋技術。2JM3201C5F 具有低功耗和寬電壓范圍，是多種應用的理想選擇。它在 1561-1606 MHz （L1）、1227 MHz （L2） 和 1176 MHz （L5） 頻率范圍內具有高效率，具有 28dB GNSS 有源增益。由于噪聲系數低，它具有很強的抗干擾性能。它具有高抑制預濾波器，因此當接收器在復雜的電磁環境（如通信基站應用或城市地區）下運行時，它可以有效地避免斷開連接。它提供實時糾錯，同時在穿過固體物體或高覆蓋率景觀時保持厘米級精確位置數據吞吐量。該天線采用右旋圓極化 （RHCP） 技術，非常適合抑制多徑衰落和干擾，從而提高信號強度。2JM3201C5F 在 3V 電壓下提供 1.6 dB 的低噪聲系數，ESD 2kV 保護。
該天線還提供其他配置，包括 RTK/L1L2 （2JM3201C2F） 和 IRNSS/L1L5 （2JM3201C3F）。
安裝 / 環境
這款緊湊輕便的天線非常便攜，并通過卡入式模塊提供輕松安裝。兩種貼片均由耐用的陶瓷材料制成，可在 -40C 至 +85C 的溫度范圍內提供耐用性。它是一種獨立于接地平面的設計，使其可以不受限制地安全地安裝在各種表面上。2JM3201C5F 隨附一個標準 U.FL 連接器和一根 100 mm 長的微型同軸電纜標準電纜。它可以通過提供額外的連接器類型、電纜長度和電纜類型來完全定制。2J Antennas 支持我們的環境健康，并在制造所有產品時不使用有害材料，這使我們完全符合 REACH 和 RoHS 標準。
