2J Antennas, 單個內部天線,粘接式安裝柔性,高性能 5GNR/4GLTE/3G/2G 柔性聚合物膠粘劑天線
高性能 5GNR/4GLTE/3G/2G 柔性聚合物膠粘劑天線
| 安裝 | 粘接式安裝柔性 |
|---|---|
| 尺寸 （mm） | 120 × 15 × 0.2 |
| 工作溫度 | -40 °C 至 +85 °C |
| 標準顏色 |
天線和電氣規格
| 技術 | 5G、4G、3G 和 2G |
|---|---|
| 標準 | 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G |
| 頻率 | 617-960, 1427-2690, 3300-5000, 5150-5925 |
| 回波損耗 （dB） | ~-14.0， ~-14.4， ~-8.4， ~-11.7 |
| 駐波比 | ~1.6：1、~1.5：1、~2.4：1、~1.9：1 |
| 效率 （%） | ~53.4、~68.9、~51.9、~55.4 |
| 峰值增益 （dBi） | ~0.8、~3.2、~3.9、~4.3 |
| 阻抗 （Ohm） | 50 |
| 極化 | 線性 |
| 輻射方向圖 | 全向 |
| 最大輸入功率 （W） | 25 |
主要特點
5GNR 天線頻段列表
| 參數 | 5GNR 天線 | |||
| 頻率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 頻段 （MHz） | 600, 700, 850, 900 | 票價：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 頻段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 頻段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 頻段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 帶 | 710、750、810T、850、900P、 900E、900R | 1800 個直流、1900 個 | ||
| CDMACELL 頻段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天線描述

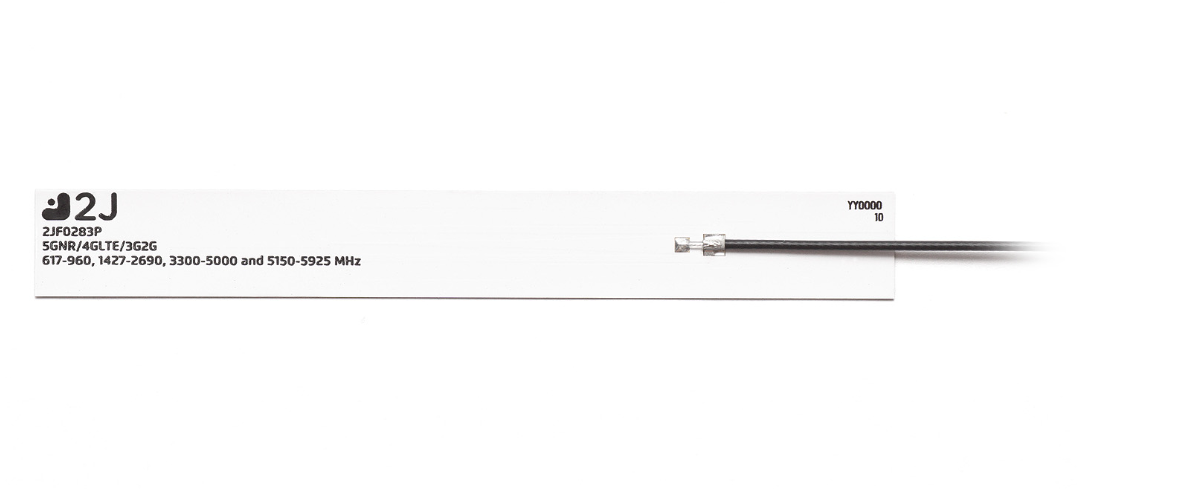

2JF0283P
在所有頻段上均具有出色的效率，并在設計時考慮了靈活性和尺寸
5GNR/4GLTE/3G/2G 柔性聚合物粘接天線 （2JF0283P） 將靈活性、一致性和易于集成性與卓越的全球蜂窩和寬帶互聯網連接相結合，并與現有的 LTE 網絡完全兼容。這款高性能天線是一種易于即剝即貼的低成本解決方案，具有高效率、可靠性和低設備功耗，使其成為消費類、工業和商業設備應用的大批量設備制造商的理想選擇。
建議的應用包括：
– 工業 / 商業和住宅物聯網
– 消費電子 / 可穿戴設備
– 公共安全寬帶設備
– 商業 / 家庭自動化設備
– 運輸 / 汽車
– 機器人 / 自動化
– 無人機和無人機
2JF0283P 通過全向輻射模式優化了 Sub6GHz 頻譜在 617MHz – 5925MHz 頻率范圍內的全頻信號強度和信號質量，同時在所有頻段保持穩定的峰值增益和效率。除了增強移動寬帶和超可靠低延遲通信的新型 5GNR 技術外，這款天線還包括為 5GNR 和 4GLTE 不可用時為先前技術設計的 3G 和 2G，同時改善數據傳輸、更高的比特率和先進的多路復用技術，從而提高容量和最大吞吐量。
安裝和耐用性
2JF0283P 是一款獨立于接地平面的嵌入式天線，具有 120 x 15 x 0.2mm 的超薄尺寸，具有堅固的粘合安裝，可輕松安裝到空間受限的塑料外殼內部，包括曲面。該天線采用高級柔性聚合物制造，也可采用剛性玻璃纖維材料。它可以承受 -40C 至 +85C 的極端溫度，使其成為極端室內或室外設備應用的理想選擇。
我們建議在天線集成過程中最大限度地提高位置、方向、電纜布線和匹配組件的調諧，以實現最佳天線性能。請聯系我們的銷售部門。2JF0283P 配有一個標準 U.FL 連接器和 1.37 毫米長 180 毫米的微型同軸電纜。
我們的專家團隊通過提供各種替代連接器和電纜來協助定制選項，以實現絕對的客戶滿意度。我們自豪地提供天線集成服務，包括用于阻抗和 OTA（無線）測量的完整天線參數報告。
2J Antennas 支持我們的環境健康，并在制造所有產品時不使用有害材料，這使我們完全符合 REACH 和 RoHS 標準。
