2J Antennas, 單個外部天線, 2JW1683-FKD,連接器安裝
Katana 5GNR/4GLTE/3G/2G 寬帶鉸鏈式 Fakra 連接器安裝天線
| 安裝 | 連接器安裝 |
|---|---|
| 尺寸 （mm） | 90 × 14 × 10 |
| 工作溫度 | -40 °C 至 +85 °C |
| 連接器類型 | Fakra D-Bordeaux 母連接器 |
主要特點
5GNR 天線頻段列表
| 參數 | 5GNR 天線 | |||
| 頻率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 頻段 （MHz） | 600, 700, 850, 900 | 票價：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 頻段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 頻段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 頻段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 帶 | 710、750、810T、850、900P、 900E、900R | 1800 個直流、1900 個 | ||
| CDMACELL 頻段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||

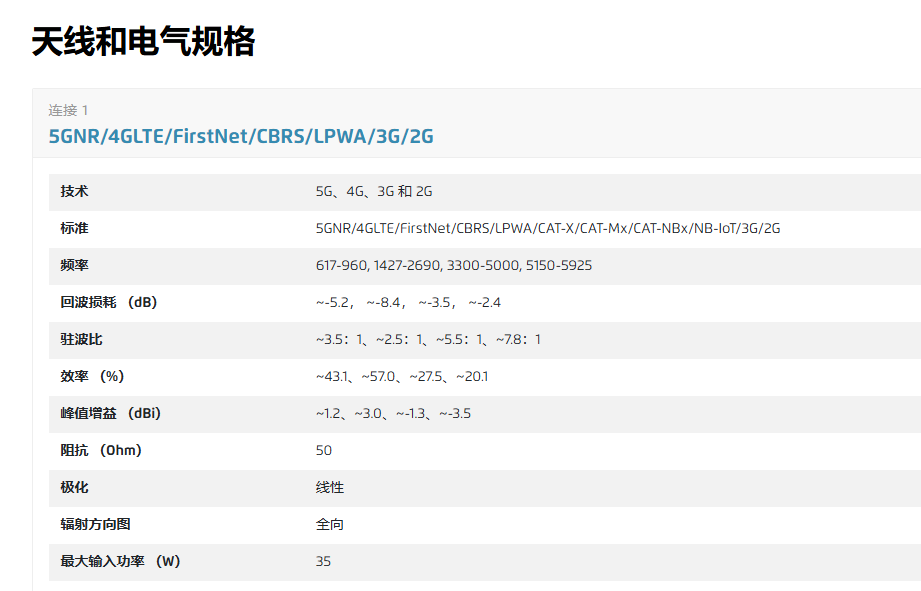

天線描述
超低剖面和完全向后兼容的單極天線，專為可靠的性能和卓越的連接而設計
2JW1683-FKD 是最小的單極天線之一，外形尺寸僅為 90 × 14 × 10 毫米。這款天線專為 5GNR 應用而設計，具有極高移動寬帶 （eMBB）、海量帶寬和超低延遲通信 （URLLC） 的顯著優勢。這款外形緊湊的天線主要設計用于顯著減小設備尺寸，以便集成到需要高效率和峰值增益的模塊和設備中。
這款超寬帶天線適用于低于 6 GHz，例如 5GNR / 4G LTE / FirstNet / CBRS / LPWA / CAT-X / CAT-MX / CAT-NBx / NB-IoT 標準，頻段范圍為 617-5925 MHz。通過這種 sub-6 GHz 技術傳輸，信號可以穿透固體障礙物，并在全球所有主要蜂窩頻段上提供一流的吞吐量，非常適合接入點、終端和路由器。該天線覆蓋許多 5G NR Sub-6 GHz 頻段，包括擴展 LTE 頻段 71，并且完全向后兼容 4G LTE / 3G / 2G 蜂窩應用。憑借高達 3.5dBi 的峰值增益，它在 5GNR 頻段提供一流的吞吐量。2JW1683-FKD 天線是一款全向天線，在所有頻段上都保持穩定。
建議的應用包括：
- 增強現實無線設備
- 網關和路由器
- 智能計量
- 智能家居/智慧城市移動平臺
- 連接企業
- 人工智能數據采集模塊
- 遠程監控
- 終端和無線接入點
安裝 / 環境

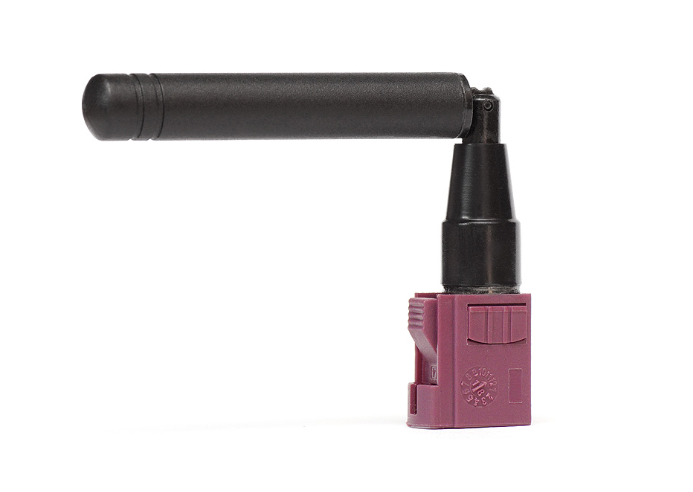

該解決方案采用標準鉸鏈式?Fakra Code D Bordeaux 母旋轉連接器，是任何需要可靠性能和纖薄外形的設備的理想解決方案。該連接器設計為可旋轉，傾斜位置范圍為 45° 至 90°，由于其抗振性和安全、輕松的閂鎖和卡扣機制，因此是汽車應用的首選。鉸鏈機構允許天線旋轉到所需的方向，這有助于避開其他天線或物體。當用于 MIMO 系統或同一設備上還存在其他天線時，這種機制還有助于提高隔離度。這款天線配有聚甲醛 （POM） 底座，該底座 100% 可回收，具有高剛度、低摩擦系數、出色的耐磨性和尺寸穩定性。這款接地平面相關天線具有 90 x 14 x 10 mm 的低剖面尺寸，具有超小的外形尺寸。這款天線的設計不含任何有害材料，使其完全符合 REACH 和 RoHS 標準。
