2J Antennas, 組合外部天線, 2J6584BGF,2 合 1 組合天線,螺絲安裝,超寬帶天線
Discus 2 合 1 5GNR Sub-6GHz 和 GPS/GNSS UWB 螺絲安裝天線
| 安裝 | 螺絲安裝 |
|---|---|
| 尺寸 （mm） | 直徑 146 x 31.5 |
| 工作溫度 | -40 °C 至 +85 °C |
| 證書 | IP67的， IP69K防護等級， 國際 IK09 |
| 標準顏色 |
主要特點
5GNR 天線頻段列表
| 參數 | 5GNR 天線 | |||
| 頻率 （MHz） | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| 頻段 （MHz） | 600, 700, 850, 900 | 票價：1500、1600、1700、1800、 1900、2000、2100、2300、 2500、2600 元 | 3300, 3500, 3600, 3700, 4500 | 5200, 5500, 5800 |
| 5GNR 頻段 | n5， n8 ，12， n20， n28， n71，n81 ， n82， n83， | n1， n2， n3， n7， n25， n34，n38 ， n39， n40， n41， n50，n51 ， n66， n70， n74， n75，n76 ， n80， n84， n86 | n77、n78、n79 | |
| 4GLTE 頻段 | B5、B6、B8、B12、B13、B14、 B17、B18、B19、B20、B26、 B27、B28、B29、B44、B67、 B68、B71、B85 | B1， B2， B3， B4， B7， B9，B10 ， B11， B21， B23， B24，B25 ， B30， B32， B33， B34，B35 ， B36， B37， B38， B39，B40 ， B41， B45， B50， B51，B65 ， B66， B69， B70， B74，B75 ， B76 | B22、B42、B43、B48、 B49、B52 | B46、B47、B252、B255 |
| 3GCELL 頻段 | B5、B6、B8、B12、B13、B14、 B19、B20、B26 | B1、B2、B3、B4、B7、B9、 B10、B11、B21、B25、B32、 B33、B34、B35、B36、B37、 B38、B39、B40 | B22 系列 | |
| 2GCELL 帶 | 710、750、810T、850、900P、 900E、900R | 1800 個直流、1900 個 | ||
| CDMACELL 頻段 | BC0、BC2、BC3、BC7、BC9、 BC10、BC12、BC18、BC19 | BC1、BC4、BC6、BC8、 BC13、BC14、BC15、BC16、 BC20、BC21 | ||
天線描述
超寬帶和全 4GLTE 向后兼容，在全球移動連接中實現最大可靠性
蜂窩和 GNSS 螺絲安裝式天線 （2J6584BGF） 是一款 2 合 1 配置的高性能天線，在單個緊湊的外殼天線中提供 5G NR、4G LTE、FirstNet、CBRS、LPWA、CAT-X、CAT-Mx、CAT NBx、NB-IoT、3G、2G、GPS、QZSS、Galileo 和 GLONASS 標準。2J6584BGF 提供可靠、持續的全球連接，非常適合跟蹤/測繪設備、汽車導航、商業運輸、機器對機器連接以及全球視頻、語音和數據通信。
5G NR 蜂窩天線（電纜 1）專門用于 5G NR、4G LTE、3G 和 2G 標準內的連接。它采用全向輻射方向圖設計，提供 360 度水平輻射方向圖，并允許在 617MHz-5925MHz 頻率頻譜內高效運行。該天線旨在改善不間斷連接、更好的信號質量和可靠性。
GNSS 陶瓷有源天線（電纜 2）專為在 GPS、QZSS、Galileo 和 GLONASS 標準下實現可靠的導航連接而設計。2J6584BGF 導航天線采用半球形輻射方向圖，可在 1575.42MHz 和 1598MHz–1606MHz 頻率范圍內工作。GNSS 陶瓷有源天線提供對多個衛星星座的訪問，從而提高精度、冗余性，并始終如一地實現最大的移動性。
建議的應用
- 汽車連接
- 多媒體、導航和遠程信息處理系統
- V2V 和 V2X 應用
- 設備群管理
- 高清視頻和音頻流
- 緊急通信
- 終端、基站和路由器
- 物聯網、智能家居和辦公室
- 電氣和環境監測
- RFID 資產跟蹤
- 大規模運輸監控
- 跟蹤系統
- 支持 GPS 的 IoT 應用程序
安裝 / 環境

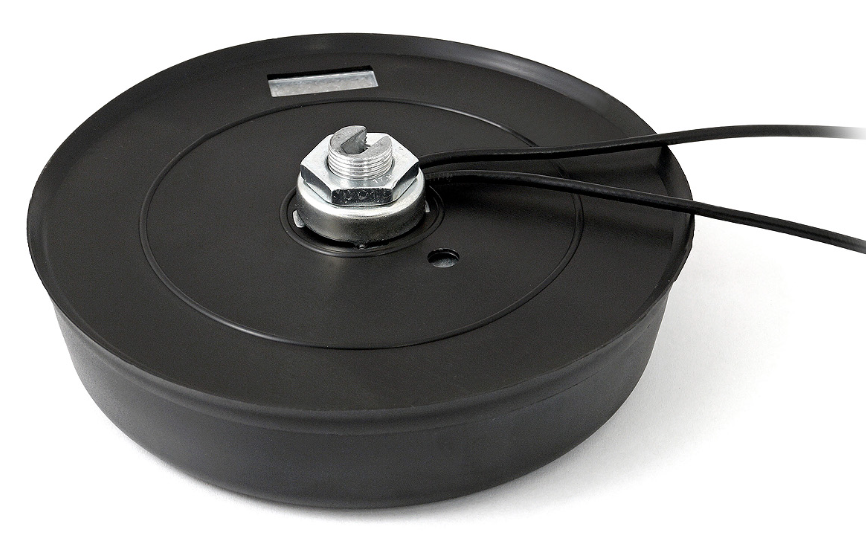

對于外部和內部應用，天線采用 ABS UV Stability 和 Zamak 材料的組合制造，可保護天線免受 -40C 至 +85C 之間的溫度影響。這款螺絲安裝天線具有防旋轉機制和接地平面依賴性，易于安裝，具有最大的耐用性。所有電纜均采用 SMA-Male 連接器類型和 300cm LL100 標準電纜長度，并且可通過提供額外的連接器類型、電纜長度和電纜類型進行完全定制。2J6584BGF 符合 RoHS 標準，具有完整的 IK09、IP67 和 IP69K 認證。
