單模泵組合器(2和4通道)
泵浦組合器，也稱為泵浦耦合器，是用于將泵浦和信號光送入放大器或激光光纖的特殊應用光纖耦合器。由于這些應用，泵組合器是專門為大功率使用而設計的。
ACP的泵組合器通常用于EDFA和拉曼放大器，以非常實惠的價格提供卓越的性能和可靠性。它們具有極低的插入損耗和高通道隔離。
所有AC Photonics的產品都經過Telcordia認證測試。
特性
低插入損耗
高通道隔離
高穩定性和可靠性
包裝尺寸小
低成本解決方案
靈活指定通道間隔
應用程序
拉曼放大器
摘要
光纖儀器
產品規格
| Parameter | Unit | Specifications | |
|---|---|---|---|
| Operating Wavelength | nm | 1420 – 1500 | |
| Number of Channel | 2 | 4 | |
| Channel Spacing | nm | 5 – 10 or Custom | |
| Insertion Loss* | dB | ≤ 0.60 | ≤ 1.2 |
| Isolation* | dB | ≥ 11 | ≥ 11 |
| Polarization Dependent Loss | dB | ≤ 0.10 | ≤ 0.20 |
| Return Loss | dB | ≥ 55 | |
| Directivity | dB | ≥ 55 | |
| Optical Power | W | ≤ 1.5 | |
| Operating Temperature | °C | -20 to +70 | |
| Storage Temperature | °C | – 40 to +85 | |

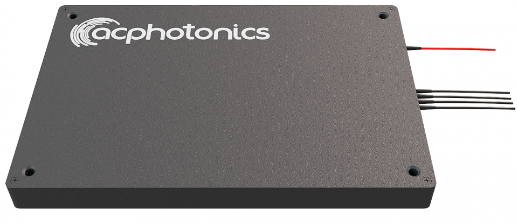

| Package Type | A | D | |
| Package Dimensions | mm | A=? 5.0 x L75 | D=120x80x11.6 (LxWxH) |
Note:
* Measured at center wavelength ±0.7nm.
