水下前置放大器
概述 水下前置放大器是水聲傳感器信號的重要組成部分，它對信號進行緩沖并提供50 Ω的源阻抗。它可以直接連接到可互換的探頭（’HP’ 系列），或者如果需要，可以通過20 dB聯級衰減器（A20/1）連接。

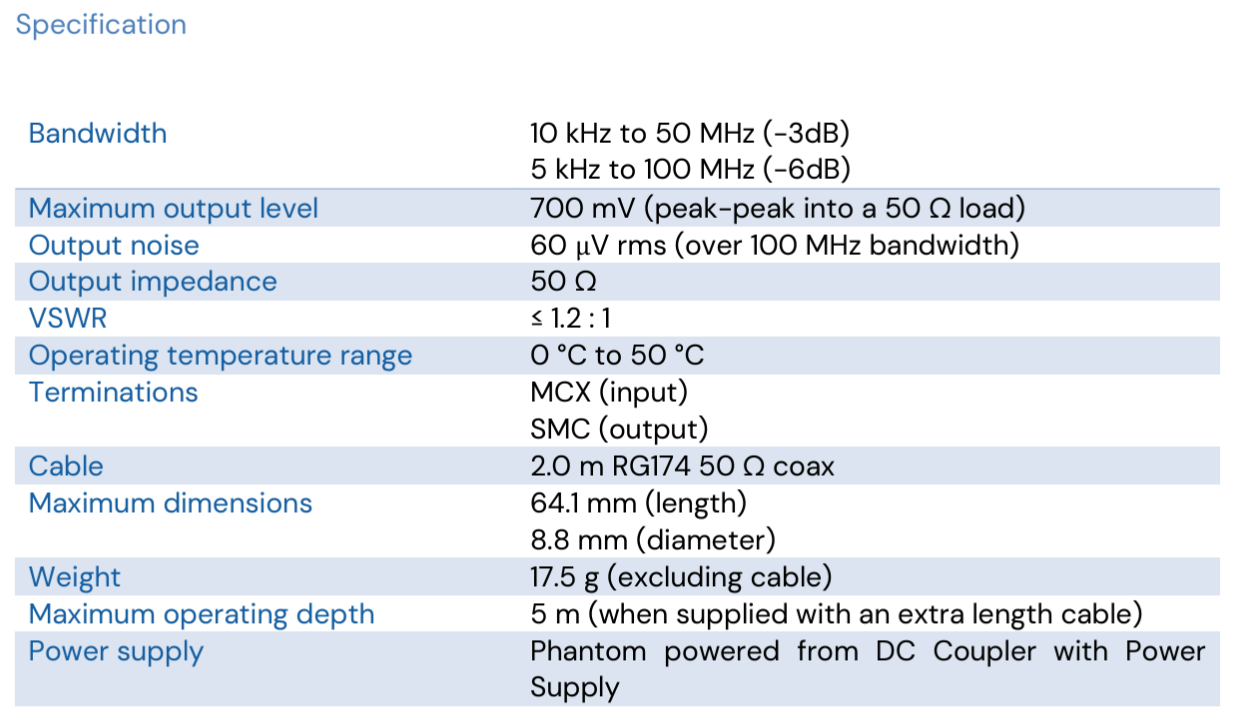

技術規格
- 輸出阻抗：50 Ω
- 電壓增益：標稱值為8 dB（在3.5 MHz時）
- 帶寬：10 kHz 到 50 MHz（-3 dB）；5 kHz 到 100 MHz（-6 dB）
- 最大輸出電平：700 mV 峰-峰（50 Ω負載）
- 輸出噪聲：典型值為60 μV rms（100 MHz帶寬）
- 輸入電壓駐波比（VSWR）：在0.3 MHz至130 MHz范圍內為1-1.4
- 終端：輸入 – MCX插座，輸出 – SMC插座
- 電源要求：來自DC Coupler（DCPS）的24 V直流電源
- 工作范圍：溫度0 °C 至 50 °C
- 重量：50 克
**精密聲學有限公司制造了廣泛的超聲波頻率范圍水聲傳感器。水下前置放大器和DC Coupler被設計用于針形和共平面膜水聲傳感器系統。盡管水下前置放大器和DC Coupler提供少量增益，但它們的主要功能是將電阻抗緩沖至50 Ω。水下前置放大器和DC Coupler是所有針形和共平面膜水聲傳感器系統的必備部件，這些水聲傳感器產品在沒有它們的情況下不應使用。

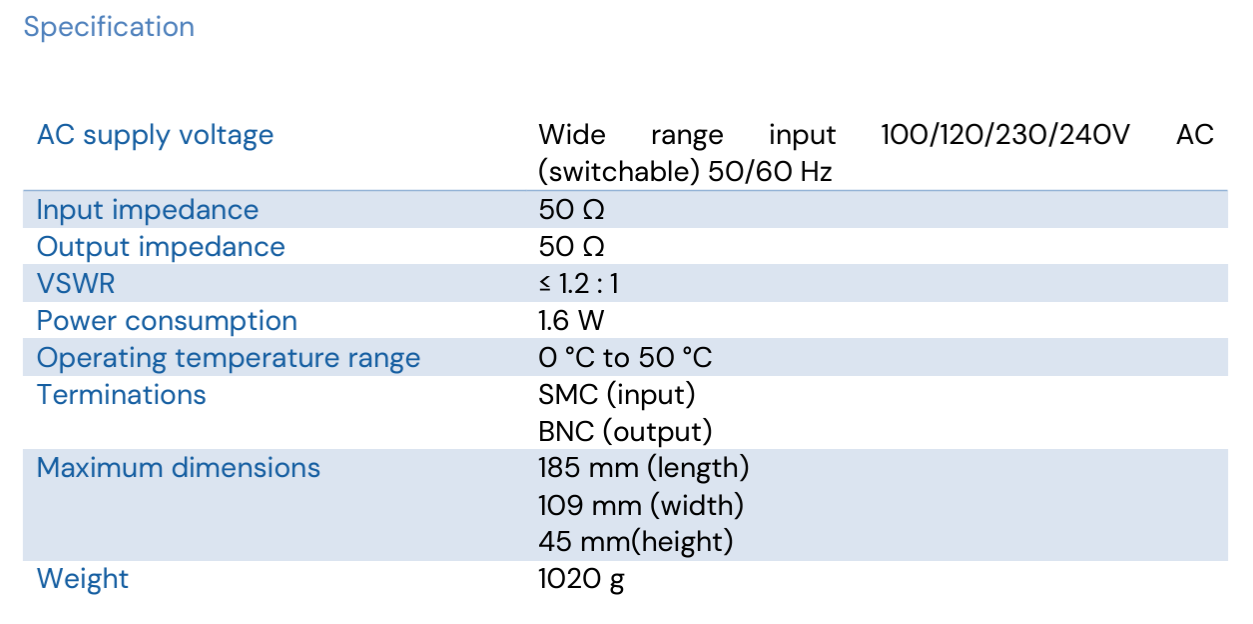

帶電源的直流耦合器（DCPS）
帶電源的直流耦合器將市電電壓（可切換輸入電壓范圍為100/240 V交流）轉換為穩定的直流電源，通過施加到中間同軸電纜的電壓偏移來為水下前置放大器供電所需。然后，該耦合器從前置放大器輸出的信號中剝離直流成分，使得DC Coupler的BNC連接器僅輸出RF水聲信號。
