Precision Acoustics 水聽器 PA 針式水聽器 膜式水聽器 水下水聽器 光纖水聽器 水聽器配件

Precision Acoustics有限公司提供各種各樣的水聽器。本文檔介紹了所有不同的水聽器類型，并總結了每種水聽器型號的優點。

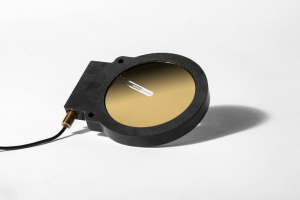

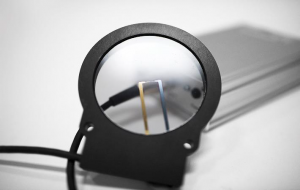

膜式水聽器

膜水聽器是金標準測量裝置。Precision Acoustics Ltd的所有薄膜水聽器都具有非常寬的帶寬（通常大于60 MHz），非常適合測量寬帶超聲脈沖，例如診斷超聲中發現的那些脈沖。

D1604

  • 差分輸入薄膜水聽器
  • PVDF薄膜：16μm
  • 有源元件直徑：0.4毫米
  • 典型靈敏度（1-20 MHz）：330 mV/MPa
  • 可用帶寬：0.3–100 MHz
  • 前置放大器：封裝在膜環中（不可拆卸）

D1602

  • 差分輸入薄膜水聽器
  • PVDF薄膜：16μm
  • 有源元件直徑：0.2毫米
  • 典型靈敏度（1-20 MHz）：150 mV/MPa
  • 可用帶寬：0.3–100 MHz
  • 前置放大器：封裝在膜環中（不可拆卸）

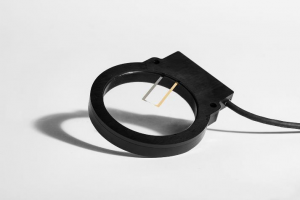

UT1604

  • 單端輸入薄膜水聽器
  • PVDF薄膜：16μm
  • 有源元件直徑：0.4毫米
  • 典型靈敏度（1-20 MHz）：40 mV/MPa
  • 可用帶寬：0.3–80 MHz
  • 前置放大器：可拆卸，推入膜環

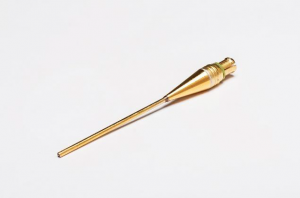

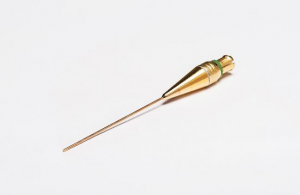

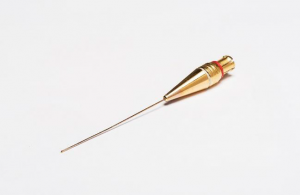

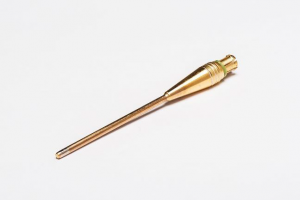

針式水聽器

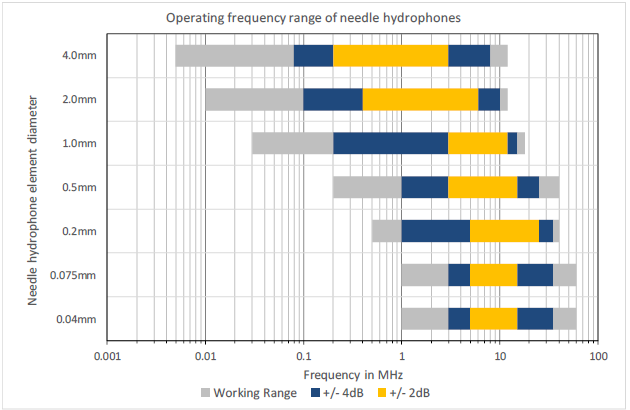

針型水聽器是一種很好的通用測量設備。它們的直徑范圍從4.0毫米到0.04毫米不等。針式水聽器的頻率響應取決于水聽器有源元件的尺寸，下圖顯示了這些設備的頻率范圍

所有針式水聽器都需要與前置放大器和直流耦合器一起使用（如下所示）。這些是水聽器系統不可或缺的一部分，其主要功能是提供電阻抗緩沖。

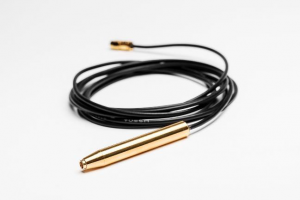

前置放大器

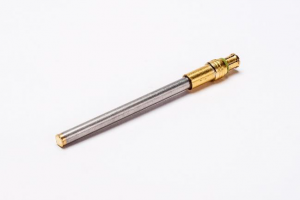

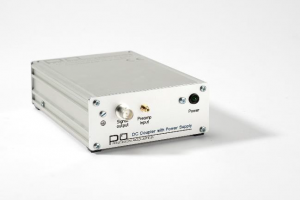

DC耦合器/帶電源

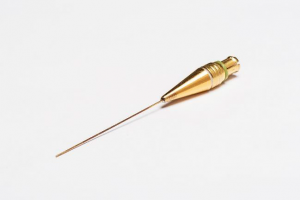

NH4000針式水聽器

  • 具有最佳低頻響應的最高靈敏度針式水聽器
  • 有源元件直徑：4.0毫米
  • 典型靈敏度（0.8–8 MHz）：8 V/MPa
  • ±2 dB帶寬：0.2–3 MHz
  • ±4 dB帶寬：0.08–8 MHz

NH2000針式水聽器

  • 對于<1 MHz的測量，靈敏度和方向性之間有很好的折衷
  • 有源元件直徑：2.0毫米
  • 典型靈敏度（0.5–8 MHz）：3.5 V/MPa
  • ±2 dB帶寬：0.4–6 MHz
  • ±4 dB帶寬：0.1–10 MHz

NH1000針式水聽器

  • 非常適合在0.5-10 MHz范圍內進行測量
  • 有源元件直徑：1.0 mm
  • 典型靈敏度（2-12 MHz）：850 mV/MPa
  • ±2 dB帶寬：3–12 MHz
  • ±4 dB帶寬：0.2–15 MHz

NH0500針式水聽器

  • 對于大于1 MHz的測量，靈敏度和方向性之間有很好的折衷
  • 有源元件直徑：0.5毫米
  • 典型靈敏度（2-12 MHz）：300 mV/MPa
  • ±2 dB帶寬：3–15 MHz
  • ±4 dB帶寬：1–15 MHz

NH0200針式水聽器

  • 廣泛的方向響應和最小化的空間平均
  • 有源元件直徑：0.2毫米
  • 典型靈敏度（2-12 MHz）：55 mV/MPa
  • ±2 dB帶寬：5-25 MHz
  • ±4 dB帶寬：1–35 MHz

NH0075針式水聽器

  • 滿足10 MHz下的λ/2采樣和非常寬的方向響應
  • 適用于非常高的頻率（高達60 MHz）
  • 有源元件直徑：0.075mm
  • 典型靈敏度（2-12 MHz）：10 mV/MPa
  • ±2 dB帶寬：5–15 MHz
  • ±4 dB帶寬：1->30 MHz

NH0040針式水聽器

  • 范圍內滿足20 MHzλ/2采樣的最小針式水聽器
  • 適用于非常高的頻率（高達60 MHz）
  • 有源元件直徑：0.04毫米
  • 典型靈敏度（2-12 MHz）：6 mV/MPa
  • ±2 dB帶寬：5–15 MHz
  • ±4 dB帶寬：1->30 MHz

水下水聽器

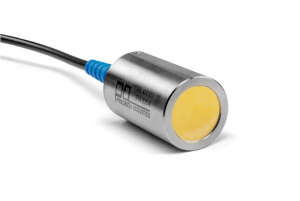

ML4X50活塞式水聽器

  • 大面積校準水聽器，非常適合0.1至1 MHz的使用
  • 有源元件直徑：25毫米
  • 典型靈敏度（2-12 MHz）：10 V/MPa
  • ±0.5 dB帶寬：300 kHz–1 MHz
  • ±1.5 dB帶寬：100 kHz–1 MHz

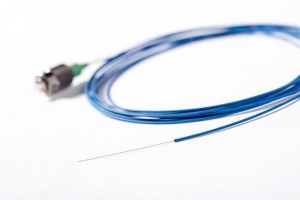

光纖水聽器

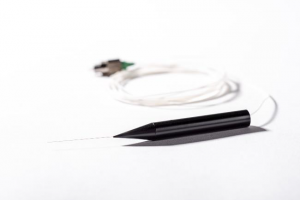

光纖水聽器傳感器

  • 125μm芯
  • 由光學照明區域（直徑10μm）定義的有源元件
  • 能夠感應壓力和溫度變化
  • 頻率響應比平面光纖傳感器更平滑
  • 典型靈敏度（2-12 MHz）：250 mV/MPa
  • 抗電磁干擾

標準 VS 寬帶傳感器

  • 為兩種連接器類型提供了兩種光纖水聽器變體：標準（TFS、FSV2）和寬帶（TFS-BB、FSV2-BB）
  • 18-22MHz之間寬帶光纖變體的靈敏度下降幅度較小

光纖夾頭

  • 提供了一種簡單的方法來固定非常薄的光纖水聽器
  • 與針形水聽器前置放大器尺寸相同

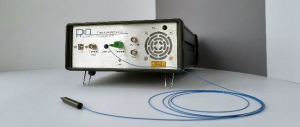

光纖水聽器控制單元

  • 需要所有光纖水聽器
  • 提供詢問光學器件，使傳感器能夠正常工作

水聽器配件

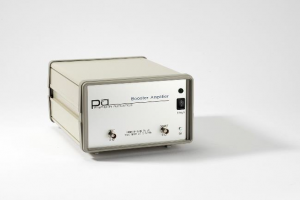

水聽器放大器

  • 寬帶線性相位放大器，適用于所有水聽器
  • 增益：>25 dB
  • 帶寬：50 kHz–125 MHz±1 dB
  • 輸入阻抗：50Ω
  • 輸出阻抗：50Ω

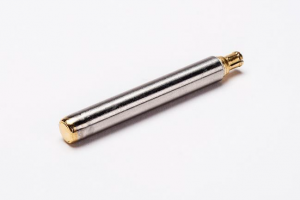

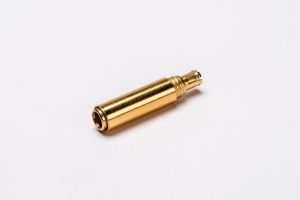

衰減器

  • 適用于較大直徑的針式水聽器
  • 用于在高壓場中使用高靈敏度傳感器時防止前置放大器過載
  • 衰減：20 dB±3 dB
  • 帶寬：10 kHz–100 MHz±0.5 dB

L形水聽器安裝架

  • 與針和光纖水聽器一起使用
  • 簡單、經濟高效的安裝，可將水聽器有源元件放置在旋轉中心下方

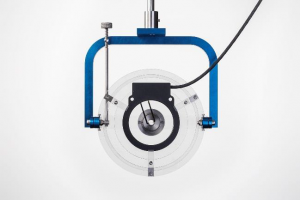

完全可調水聽器支架

  • 與膜、針或光纖水聽器一起使用
  • 允許在所有3個平面內圍繞水聽器有源元件旋轉
