Precision Acoustics 膜式水聽器 差分膜水聽器 共面膜水聽器 升壓放大器薄膜水聽器

Precision Acoustics生產高質量的共面膜水聽器,這些水聽器是為滿足MHz超聲測量的嚴格要求而開發的。

差分膜水聽器型號適用于最苛刻的寬帶寬測量情況,但需要電導率非常低的水。

差分輸入前置放大器嵌入在水聽器環中,膜上的電極圖案經過重新設計,以確保電極面積不對稱。結果是信噪比的提高,允許基于9μm的膜水聽器測量超過120 MHz的諧波分量

膜式水聽器的UT型號是無法保證水質的寬帶寬測量的首選產品。

它們可以單獨使用,也可以與Precision Acoustics的信號放大器結合使用,以降低噪聲并在寬帶寬上增加有限的增益。為了獲得額外的增益,薄膜水聽器還可以與水聽器升壓放大器一起使用,以增加28 dB的增益。

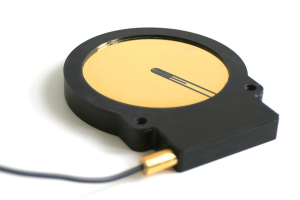

D1202/D1602/D1604膜式水聽器
D1202/D1602/D1604膜式水聽器

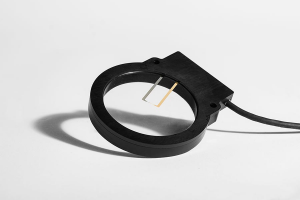

UT1604膜式水聽器
UT1604膜式水聽器

技術規格

型號D1202D1602D1604UT1604
建議場景高頻超聲壓力測量寬帶寬和平滑頻率響應的MHz超聲壓力測量MHz超聲壓力測量,寬帶寬,平滑的頻率響應和小有效面積
說明必須在去離子水中使用,自帶電源專用電源PA潛水前置放大器,8dB增益,通過直流耦合器從28 V電源供電
輸出阻抗50 Ω50 Ω50 Ω
傳感器材料單層 12 微米厚的金 PVdF 薄膜單層 16 微米厚的金 PVdF 薄膜單層16微米厚的金PVdF薄膜單層16微米厚的金PVdF薄膜
安裝環尺寸Φ100 mm,10 mm厚Φ100 mm,10 mm厚Φ100 mm,10 mm厚
膜直徑80 mm80 mm80 mm
電纜Φ5 mm,1.5 m 長Φ5 mm,1.5 m 長前置放大器端接 1.5 m RG 174 電纜和連接到直流耦合器的 SMC 連接器
主動傳感器直徑0.2 mm0.4 mm0.4 mm
典型靈敏度20 mV/Mpa(2-110 MHz)20 mV/MPa(2-150 MHz)340 mV/Mpa(2-20 MHz)20 mV/MPa(2-35 MHz)
靈敏度公差?±3 dB?±3 dB?±3 dB
典型頻率響應±2 dB(1-60 MHz)±2 dB(1-30 MHz)±2 dB(1-30 MHz)

信號放大器

基本膜式水聽器測量系統的可選項目,旨在降低噪聲并放大來自Precision Acoustics UT系列膜式水聽器的信號。

技術規格

帶寬:0.1 兆赫至 40 兆赫(3 分貝點)
最大輸出電平:1.5 V 峰峰值 – 峰值至 50 Ω負載
電壓增益:統一或 x 5
輸入阻抗:標稱 50 Ω
輸出阻抗:標稱 50 Ω
輸出噪聲水平:通常為 200 uV 峰峰值 – 峰峰值(帶寬 200 MHz)
階段:同相
終端:輸入 – SMC 插座
輸出 – BNC 插座
電源要求:100/120/220/240 V 交流,50-60 Hz
工作溫度:0 °C 至 50 °C
大小:250 毫米 x 205 毫米 x 115 毫米
重量:2.6 千克
