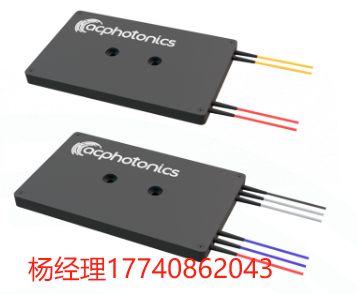

ACP 的 100/200GHz 單通道與雙通道 OADM 采用薄膜鍍膜技術和專有的無助焊劑金屬鍵合微光學封裝設計，在 ITU 波長下實現光信號的添加與去除功能。該產品具有 ITU 通道中心波長、低插入損耗、高通道隔離度、寬通帶、低溫度靈敏性以及無膠光路結構。適用于電信網絡系統中的波長添加/去除應用。
所有 AC Photonics 產品均通過 Telcordia 認證測試。
產品特點
- 100/200GHz ITU 通道間距
- 低插入損耗
- 寬通帶
- 高通道隔離度
- 高穩定性與可靠性
- 無膠光路設計
應用領域
技術規格
| 參數 | 單位 | 100GHz 單通道 | 100GHz 雙通道 | 200GHz 單通道 | 200GHz 雙通道 |
|---|---|---|---|---|---|
| 中心波長 | GHz 網格 | 1530.33 – 1560.61（ITU Grid 21 ~ 59） | |||
| 最小通道間距 | GHz | 100 | 100 | 200 | 200 |
| 中心波長精度 | nm | ± 0.05 | ± 0.05 | ± 0.1 | ± 0.1 |
| 通道數 | 1 | 2 | 1 | 2 | |
| 通道通帶（@ -0.5dB 帶寬） | nm | ≥ 0.22 | ≥ 0.22 | ≥ 0.5 | ≥ 0.5 |
| 插入損耗（添加/去除通道1） | dB | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 |
| 插入損耗（添加/去除通道2） | dB | – | ≤ 1.5 | – | ≤ 1.5 |
| 插入損耗（直通通道） | dB | ≤ 1.0 | ≤ 1.4 | ≤ 1.0 | ≤ 1.4 |
| 通道一致性 | dB | ≤ 0.4 | ≤ 0.6 | ≤ 0.4 | ≤ 0.6 |
| 通道隔離度（僅解復用） | dB | ≥ 25（相鄰）；≥ 35（非相鄰） | ≥ 25（相鄰）；≥ 45（非相鄰） | ≥ 25（相鄰）；≥ 35（非相鄰） | ≥ 25（相鄰）；≥ 35（非相鄰） |
| 通道波動（Ripple） | dB | ≤ 0.3 | |||
| 插入損耗溫度靈敏度 | dB/°C | ≤ 0.003 | |||
| 波長溫度漂移 | nm/°C | ≤ 0.002 | |||
| 偏振相關損耗（PDL） | dB | ≤ 0.1 | |||
| 偏振模色散（PMD） | ps | ≤ 0.1 | |||
| 定向性 | dB | ≥ 50 | |||
| 回波損耗 | dB | ≥ 45 | |||
| 最大光功率 | mW | ≤ 300 | |||
| 工作溫度 | °C | 0 ~ +70（可按需提供擴展溫度范圍） | |||
| 存儲溫度 | °C | -40 ~ +85 | |||
| 封裝尺寸（L × W × H） | mm | S = 89 × 51 × 8.0 外殼 |
注：
以上所有數值均為不含連接器的參考值。
