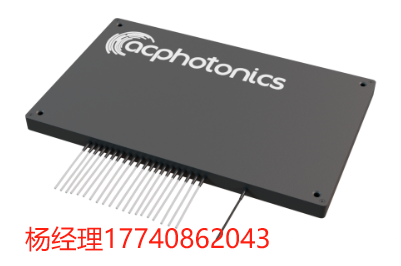

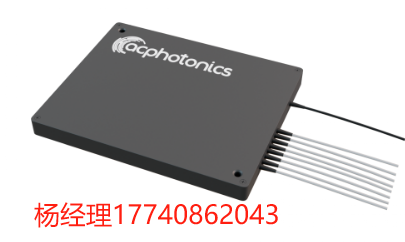

ACP 的 200GHz 密集波分復用器（DWDM）采用薄膜鍍膜技術以及專有的無助焊劑金屬鍵合微光學封裝設計，在 ITU 波長范圍內實現光信號的添加與去除。該產品具備 ITU 通道中心波長、低插入損耗、高通道隔離度、寬通帶、低溫度靈敏度以及無膠光路結構?？蓮V泛應用于電信網絡系統中的波長添加/去除功能。
所有 AC Photonics 的產品均通過 Telcordia 認證測試。
產品特點
- 200GHz ITU 通道間距
- 低插入損耗
- 寬通帶
- 高通道隔離度
- 高穩定性與可靠性
- 無膠光路設計
應用領域
技術規格
| 參數 | 單位 | 規格說明 |
|---|---|---|
| Mux/Demux | ||
| 通道波長 | GHz 網格 | ITU 100 |
| 最小通道間距 | GHz | 200 |
| 中心波長精度 | nm | ± 0.1 |
| 通道通帶（@-0.5dB 帶寬） | nm | ≥ 0.5 |
| 1310nm 直通通道波長 | nm | 1260 – 1360 |
| 升級（UPG）通道波長 | nm | 1528 – 1563（不含 Drop 通道） |
最大插入損耗（COM 至通道和 COM 至 UPG）
| 通道數 | U0 選項 | U1 選項 | U2/U4 選項 | U3/U5 選項 |
|---|---|---|---|---|
| 4ch | 1.6 dB | 1.7 dB | 1.9 dB | 2.0 dB |
| 8ch | 2.5 dB | 2.6 dB | 2.8 dB | 2.9 dB |
| 16ch | 3.8 dB | 3.9 dB | 4.1 dB | 4.2 dB |
其他參數
| 項目 | 單位 | 規格 |
|---|---|---|
| 1% TAP 端口損耗 | dB | 20.4 |
| 1310nm 直通端口損耗 | dB | ≤ 1.4 |
| 通道一致性 | dB | 4ch: ≤ 0.6；8ch: ≤ 1.0；16ch: ≤ 1.5 |
| 通道波動（Ripple） | dB | ≤ 0.4 |
| 通道隔離度（僅 Demux） | dB | ≥ 30（相鄰通道）；≥ 40（非相鄰） |
| 插入損耗溫度靈敏度 | dB/°C | ≤ 0.003 |
| 波長溫度漂移 | nm/°C | ≤ 0.002 |
| 偏振相關損耗（PDL） | dB | ≤ 0.1 |
| 偏振模色散（PMD） | ps | ≤ 0.1 |
| 定向性 | dB | ≥ 50 |
| 回波損耗 | dB | ≥ 45 |
| 最大光功率 | mW | ≤ 300 |
| 工作溫度 | °C | 0 ~ +70（可根據需求提供擴展溫度范圍） |
| 存儲溫度 | °C | -40 ~ +85 |
封裝尺寸（L × W × H，單位：mm）
- S = 89 × 51 × 8.0（4通道）
- F = 96 × 78 × 8（4/8通道）
- G = 96 × 78 × 13（16/20通道）
- L1 = 單個 LGX 盒（4/8通道，最多支持16通道 LC）
- L2 = 雙 LGX 盒
- R1 = 19 英寸機架式（1RU）
說明
- U0：UPG（升級）端口
- U1：1% Tap + UPG 端口
- U2：1310nm 端口；U4：1310nm + UPG 端口
- U3：1310nm + 1% Tap 端口；U5：1310nm + UPG + 1% Tap 端口
所有數值均為無連接器參考值。
